AK-PC 572 Instructions RI8SR1ML © Danfoss 01/2019 5
Português

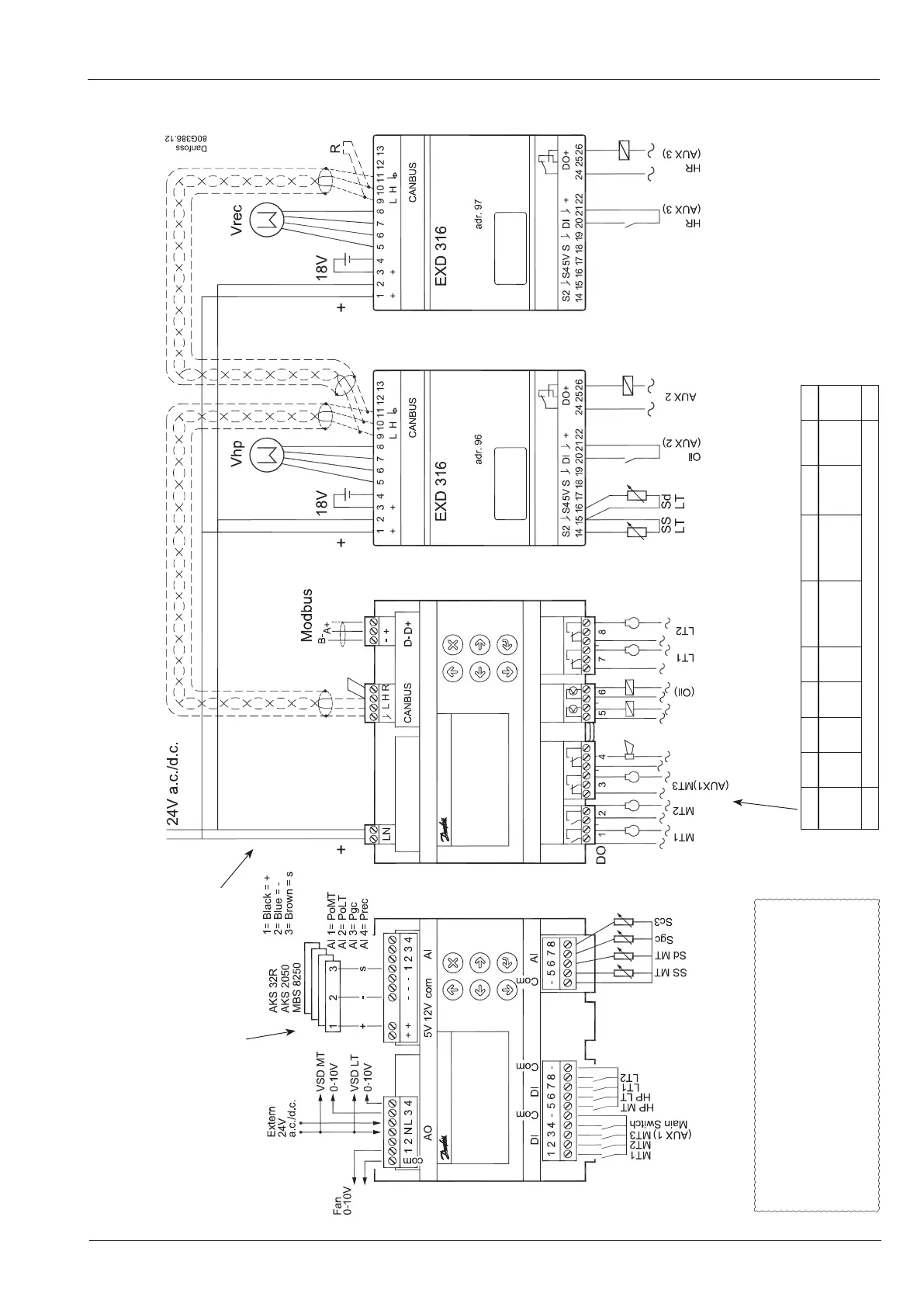

Conexão, nível inferior Conexão, nível superior
Ruído elétrico
Cabos de sinal para sensores, entradas DI, comunicação de
dados e display devem ser mantidos separados de outros
alta tensão (230 V) cabos elétricos:
- Use condutores de cabos separados
- Manter uma distância entre os cabos de alta tensão e de
sinal de pelo menos 10 cm
- Cabos de extensão superior a 3 m na entrada DI devem
ser evitados
Conexões
DO DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Σ 1-8
I Max. 10 A
(3,5)
10 A
(3,5)
6 A
(4)
6 A
(4)
0.5 A
min. 50 mA
Ioff < 1,5 mA
0.5 A
min. 50 mA
Ioff < 1,5 mA
6 A
(4)
6 A
(4)
32 A
U Tudo 24 V ou tudo 230 V CA
Advertência
A tensão de alimen-
tação do AI pode
não compartilhar
o sinal com outros
controladores.
Separar
alimentação!
Aviso!
+ precisa ser conec-
tado a +
(L a 1 a 1)
Importante!
Espere antes de conectar a fonte de alimentação aos
módulos!
Para definir os endereços 96 e 97, é preciso seguir o
procedimento recomendado. Consulte a página 7.
