6 Instructions RI8SR1ML © Danfoss 01/2019 AK-PC 572

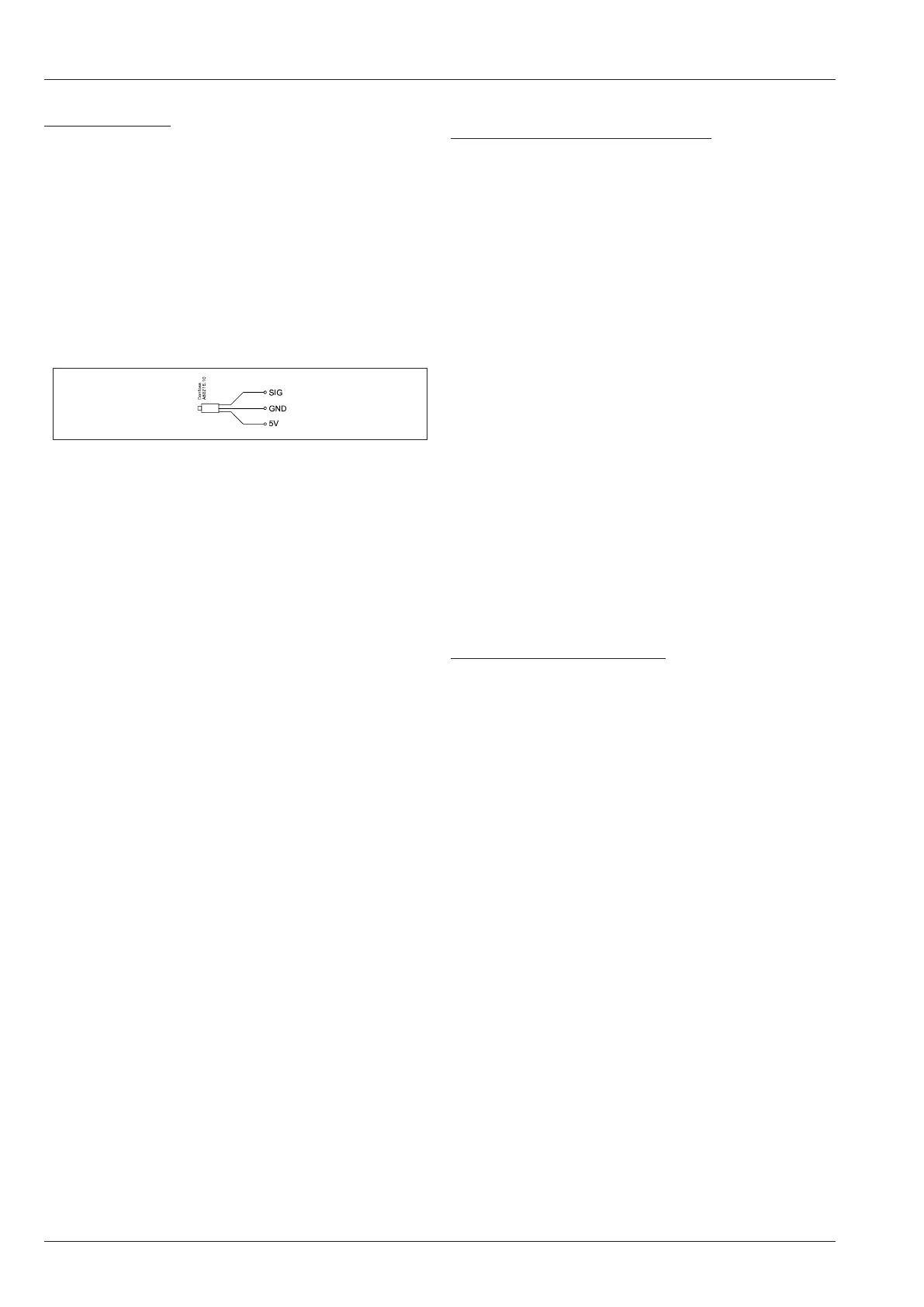

AKS 32R /
AKS 2050 /
MBS 8250
10-90% ratiometric
MÓDULO DE ALTA PRESSÃO Endereço = 96
Tensão de alimentação para o módulo de alta pressão
A fonte de alimentação pode ser tirada do módulo principal. É
importante que + seja conectado a +.
Bateria
Certifique-se de que a válvula feche se não houver tensão de
alimentação.
Válvula de passo
Válvula FX tipo CCMT.
Conector:
5: BRANCO
6: PRETO
7: Vermelho
8: VERDE
Canbus
Comunicação de dados ao módulo principal.
Entradas de Sensores
• Pt 1000 ohm, AKS 11 ou AKS 21.
Entrada de contato AUX2
Sinal do nível de óleo,
ou entrada para o alarme de ventilador ou outro alarme.
Saída do relé AUX 2
Ativação do dessuperaquecimento ou despejo de gás quente.
MÓDULO RECEPTOR Endereço = 97
Tensão de alimentação para o módulo de alta pressão
A fonte de alimentação pode ser tirada do módulo principal. É
importante que + seja conectado a +.
Bateria
Certifique-se de que a válvula feche se não houver tensão de
alimentação.
Válvula de passo
Válvula FX tipo CCMT.
Conector:
5: BRANCO
6: PRETO
7: Vermelho
8: VERDE
Canbus
Comunicação de dados ao módulo principal.
A seção precisa ser terminada com o uso de um resistor de 120
ohms.
Entrada de contato AUX 3
Sinal da recuperação de calor,
ou entrada para o alarme de ventilador ou outro alarme.
Saída do relé AUX 3
Ativação da recuperação de calor,
ou saída AUX 3 para dessuperaquecimento ou despejo de gás
quente.
MÓDULO PRINCIPAL
AO - Saída analógica, 3 pçs. AO1, AO3, AO4
Deve ser usada ao usar conversores de frequência ou motores
EC.
Conecte 24 V em N e L (fonte de alimentação separada) Evite a
corrente de falha de aterramento.
- Use um transformador com isolamento duplo. O lado se-
cundário não deve ser aterrado.
Obtenha 0-10 volts dos terminais Com-AO1, N-AO3 eN-AO4.
PRESTE ATENÇÃO À POLARIDADE de N.
(AO3 e AO4 são isolados galvanicamente. AO1 não é).
AI - Entradas analógicas,
Transmissores de pressão, 4 pçs. AI1 - AI4
Sensores de temperatura, 4 pçs. AI5 - AI8
• Pt 1000 ohm, AKS 11 ou AKS 21.
DI - Entradas de interruptores digitais, 8 pçs. DI1 - DI8
A conexão pode ser um desligamento ou função de inter-
rupção. Selecione o que deverá ser ativado durante a configu-
ração.
(DI3 pode ser usada como entrada AUX1, mas apenas se regu-
lada com 2 compressores MT).
Fonte de energia
24 V c.a. ou c.c. Classe II obrigatória.
AK-PC 572 17 VA
EXD 316, HP 10 VA
EXD 316, rec 10 VA
Válvula de passo, HP _ _VA
Válvula de passo rec. _ _VA
Canbus
Comunicação com o módulo de alta pressão e com o módulo
receptor
"L" a "L" e "H" a "H"
É necessário conectar um jumper entre "H" e "R".
Faça a terminação no módulo receptor com uma resistência de
120 ohm.
Se for montar um display externo, a terminação deve ser feita de
maneira diferente. Consulte a próxima página.
Importante!
Para definir os endereços 96 e 97, é preciso seguir o procedimento
recomendado. Consulte a próxima página.
Modbus
É importante que a instalação do cabo de comunicação de da-
dos seja realizada corretamente. Consulte a literatura separada,
n° RC8AC.
Lembre-se: terminação nos pontos de terminação.
DO - Saídas digitais, 8 pçs. DO1-DO8
DO5 e DO6 são relés de estado sólido. As saídas são usadas para
conectar um Bitzer CRII. Se não for conectado um Bitzer CRII, a
saída DO6 pode ser usada para ativação de uma válvula de óleo.
Os relés são reduzidos aos valores especificados.
O relé de alarmes será acionado durante a operação normal e
desarmará em caso de alarmes e de tensão insuficiente para o
controlador.
(DO3 pode ser usada como saída AUX1, mas apenas se regulada
com 2 compressores MT).
