Installation

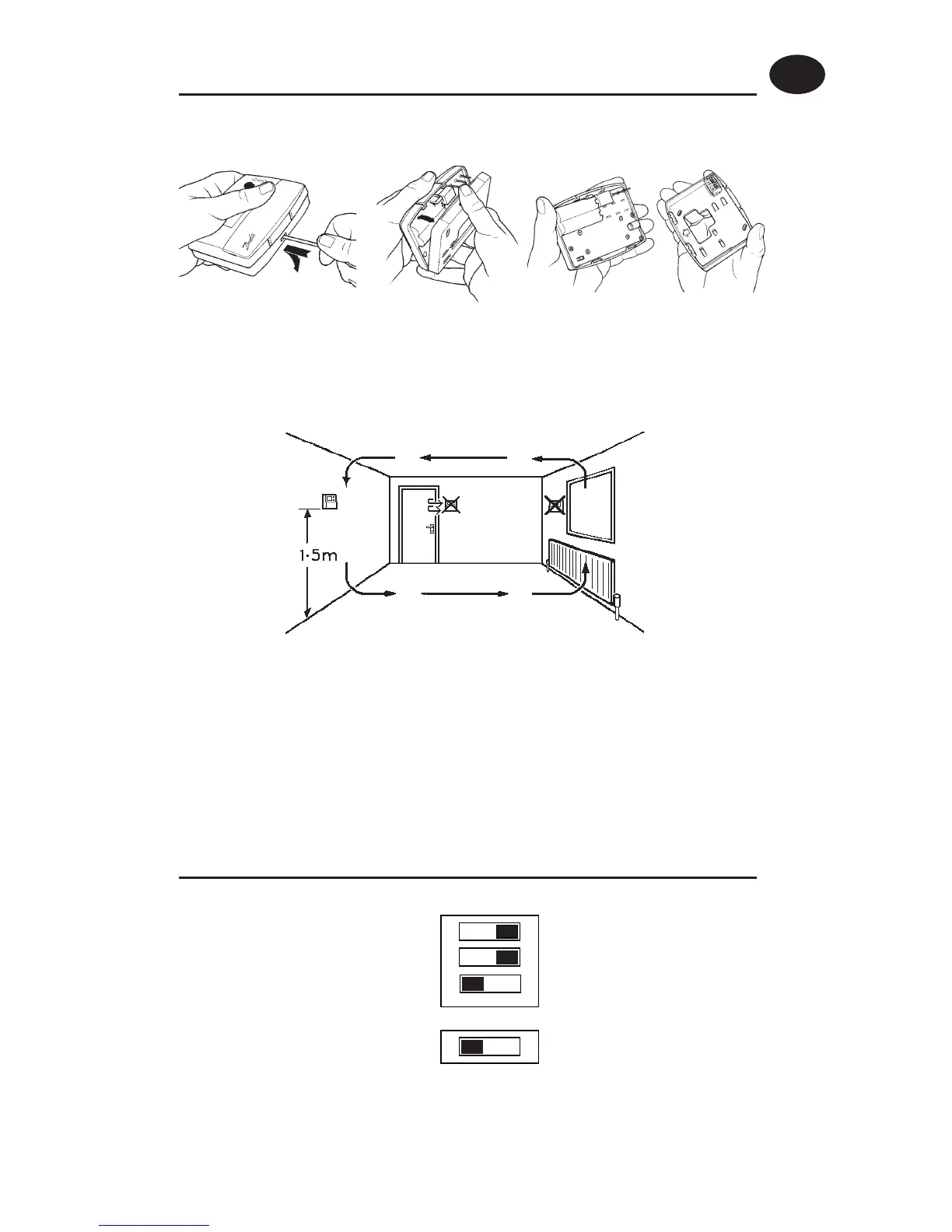

Retirez tout d’abord la plaque murale de l’arrière de l’appareil.
Par rapport au coin gauche supérieur de la plaque murale, vous
devez disposer d’espacements d’au moins 140 mm à droite, 15 mm
à gauche, 30 mm au-dessus et 100 mm en-dessous a n de pouvoir
monter le module en chable.
Avant de monter l’appareil, assurez-vous que les 4 microcontacts
situés à l’arrière de l’appareil soient placés dans les positions
requises (voir ci-dessous). Le pré-réglage d’usine est 7 jours, avec
la régulation Optimum Start (démarrage optimum) et Chrono-
proportionnelle en position OFF (Arrêt).
Réglages d’installateur
REMARQUE
Utilisez Chrono 3 pour les systèmes à inertie thermique élevée, ex. chaudières en
fonte sur pied.
Utilisez Chrono 6 pour les systèmes à faible inertie thermique, ex. chaudières à
faible contenu d’eau et chaudières mixtes.
Tous les modèles
Sw
1
Programmation 5/2 jours Programmation 7 jours
Sw
2
Optimum Start Contol on Optimum Start Contol o
Sw
3
Règulation Chrono-proportionnelle Règulation On/O
TP7000, M, & RF modèles avec 3 ou 6 cycles par heure
Sw
4
Chrono-proportionnelle, 6 cycles par heure Chrono-proportionnelle, 3 cycles par heure
Instructions d’installation
