Aansluiting (niet voor RF-modellen)
Optimum-Start-Control - functie die de verwarming eerder inschakelt dan
Periode 1 om te zorgen dat de gewenste temperatuur op tijd bereikt wordt.
Chrono-proportioneel - energiebesparende comfortabele functie die de
ketel met regelmatige tussenpozen inschakelt waardoor een constante
ruimtetemperatuur voor de gebruiker wordt bereikt.
Instellen van Optimum Start Control
-4˚C
-3˚C
-2˚C
-1˚C
A
B
C
120
min.
90
min.
60
min.
30
min.
Event
time
(
D
 Zet DIL-schakelaar S2 op OSC ON
(Optimum Start Control aan)
 Stel tijdens het programmeren de
gewenste optimaliseringscurve in
(zie Instructies voor Gebruik)
A Ingestelde temperatuur van Periode 1
B Afwijking t.o.v. ingestelde
temperatuur
C Vervroegde inschakeling t.o.v. Periode
1
D Ingestelde optimaliseringscurve

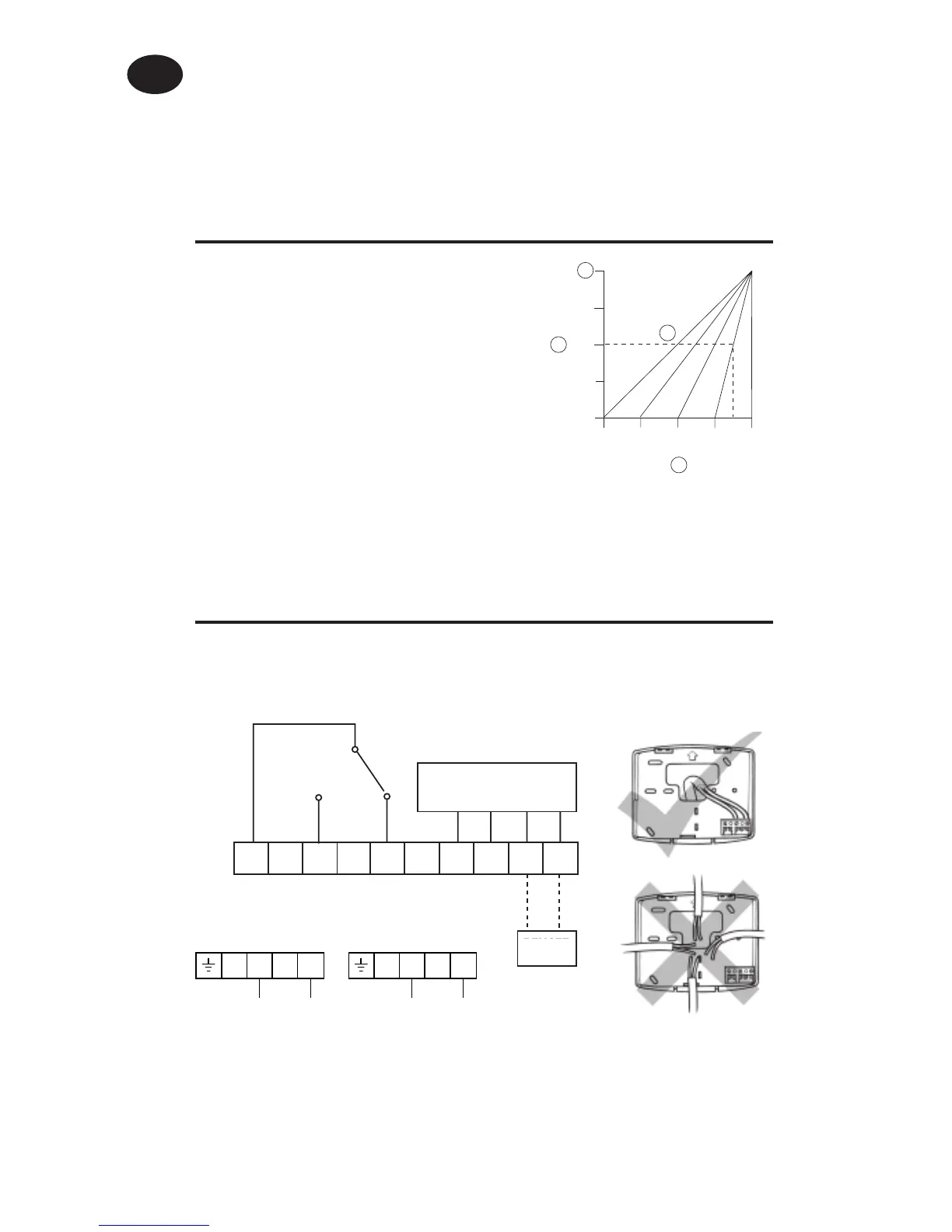

Sluit de klemmen 1 en 2 aan op de thermostaatklemmen van de ketel (bij
modulerende ketels de klemmen voor schakelende thermostaten, indien
aanwezig).
1
234567
ELECTRONICS
REMOTE
SENSOR
'A' models
only
COM
ON
OFF
AFSTANDS
VOELER
Installatie handleiding
NL
B
C
A
lleen M modellen
24V
L
N
A
lleen M modellen
230V
Om de TS2 op de TP7000A aan te sluiten, dient koperkabel van 1,0mm
2
te worden gebruikt. Let erop dat:
a) de kabel niet langer dan 50 meter mag zijn;
b) de kabel niet naast of in de buurt van andere onder netspanning
staande stroomkabels mag lopen i.v.m. storingen en dat daar waar
kabels elkaar eventueel kruisen, dit onder een rechte hoek gebeurt.
