FRANÇAIS
27
PB – EXIGENCES DE TARIFICATION BTU
TOTAL : 12 500 BTU
MODÈLE ASSEMBLÉE (WxHxD) POIDS DE L'UNITÉ SURFACE DE CUISSON
21
580mm x 1 040mm x 545mm
/ 22,8 po. x 40,9 po. x 21,4 po.
22 kg
/ 48,5 lb
Cuisson cubique
- 0.06 m
3
/ 2.1 ft
3
TOTAL
- 3,480 cm / 540 sq. in.
38-160°C
/ 100-320°F

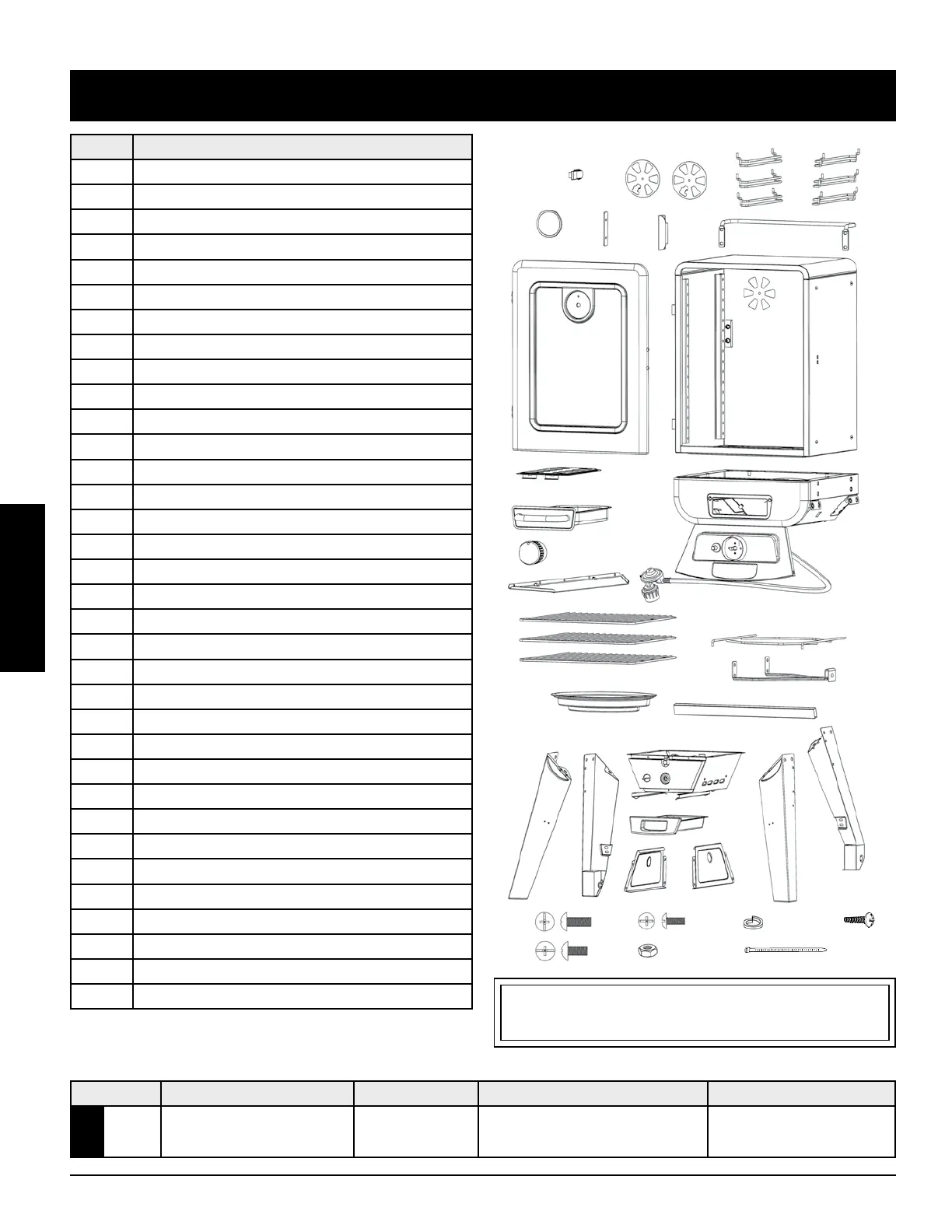

Partie# Description
1 Amortisseur (x2)
2 Assemblage de meuble supérieur de fumée (x1)
3 Poignée arrière (x1)
4 Grille de cuisson (x3)
5 Support de grille de cuisson (x6)
6 Support de loquet de porte (x1)
7 Poignée de porte (x1)
8 Joint de porte en silicone (x1)
9 Indicateur de chaleur (x1)
10 Assemblage de porte (x1)
11 Couvercle de boîte à copeaux de bois (x1)
12 Boîte à copeaux de bois (x1)
13 Bouton de controle (x1)
14 Ensemble de meuble bas fumeur (x1)
15 Bac à eau (x1)
16 Support de bac à eau (x1)
17 Support de retenue de cyclindre de gaz (x1)
18 Jambe arrière droite (x1)
19 Panneau de support (x2)
20 Jambe arrière gauche (x1)
21 Jambe avant gauche (x1)
22 Jambe avant droite (x1)
23 Tube de support arrière (x1)
24 Chambre de brûleur (x1)
25 Ensemble de bac à graisse (x1)
26 Bouclier de graisse de porte (x1)
A ¼–20x⅝ po. Vis (x4)
B ¼–20x½ po. Vis (x16)
C #10–24x½ po. Vis (x32)
D #10–24 Écrou de blocage (x2)
E M5 Rondelle à ressort (x2)
F Zip cravate (x1)
G #8-32 Vis autotaraudeuse (x5)
H Matériel de rechange
REMARQUE : En raison du développement continu du produit, les pièces
peuvent être modifiées sans préavis. Contactez le service clientèle si des
pièces manquent lors de l'assemblage de l'appareil.
6
1
5
3
210
11
14
17
16
4
15
23
22
18
19
25
2420
21
12
13
26
9 8 7
