49

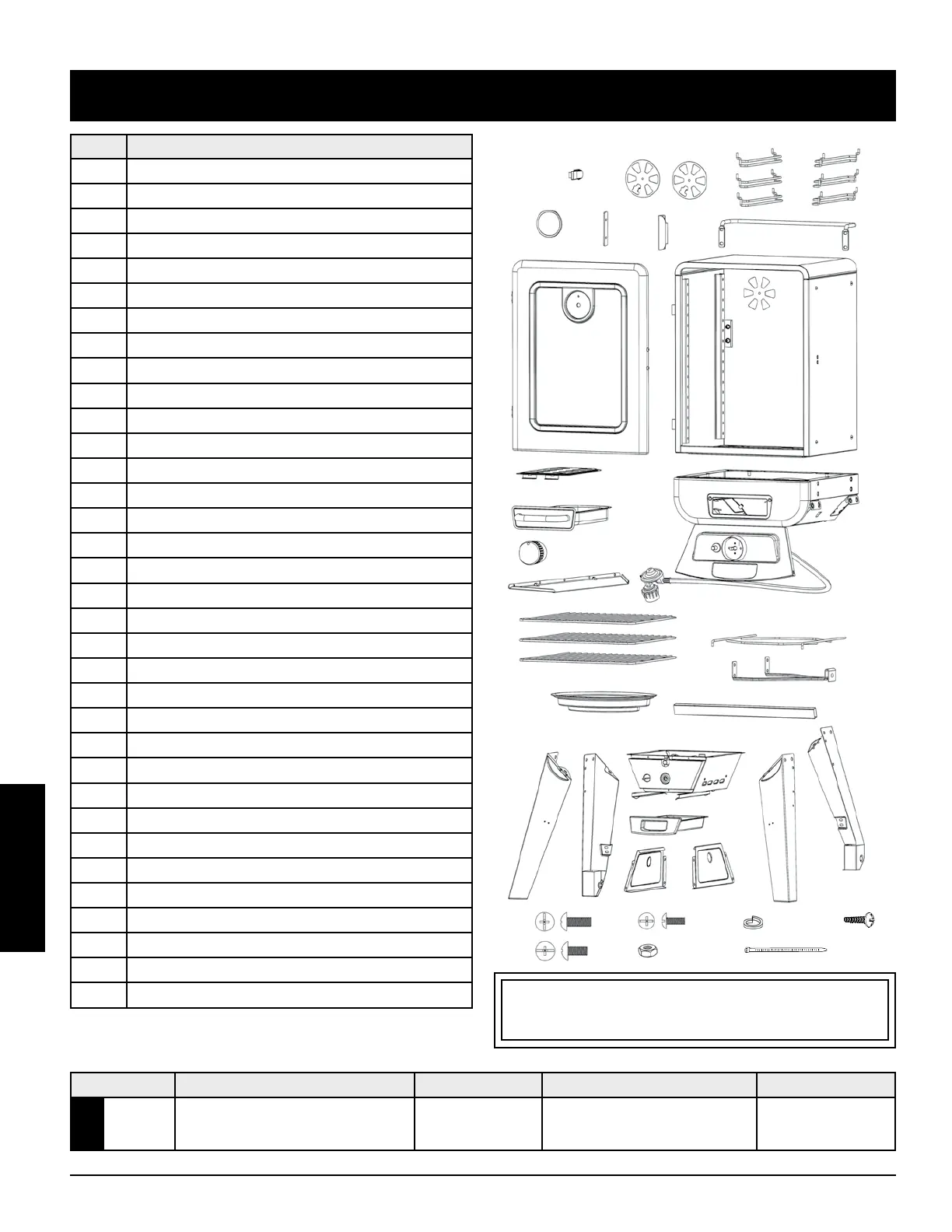

N° Descripción
1 Compuerta de ventilación (x2)
2 Gabinete principal (x1)
3 Manija trasera (x1)
4 Rejillas de cocción (x3)
5 Suportes para rejilla de cocción (x6)
6 Pestillo para puerta del gabinete (x1)
7 Manija de puerta del gabinete (x1)
8 Junta de la manija de la puerta del gabinete (x1)
9 Indicador de calor (x1)
10 Puerta del gabinete (x1)
11 Tapa de bandeja para las astillas de madera (x1)
12 Montaje de la bandeja para las astillas de madera (x1)
13 Perilla de control (x1)
14 Base del armario (x1)
15 Bandeja para el agua (x1)
16 Soporte de la bandeja para el agua (x1)
17 Soporte del retén de la bombona (x1)
18 Pata derechode apoyo / espalda (x1)
19 Panel de suporte (x2)
20 Pata izquierda de apoyo / delantera (x1)
21 Pata delantera izquierda (x1)
22 Pata Delantera Derecha (x1)
23 Barra de suporte (x1)
24 Conjunto de la cámara inferior (x1)
25 Bandeja para grasa (x1)
26 Escudo de grasa de la puerta (x1)
A ¼–20x⅝ pu Tornillo (x4)
B ¼–20x½ pu Tornillo (x16)
C #10–24x½ pu Tornillo (x32)
D #10–24 Tuerca de seguridad (x2)
E M5 Arandelas de retención (x2)
F Corbata (x1)
G #8-32 Tornillo penetrante (x5)
H Hardware de repuesto
NOTA: Debido al desarrollo continuo del producto, las piezas están sujetas a cambios
sin previo aviso. Póngase en contacto con Atención al cliente si faltan piezas al
ensamblar la unidad.
6
1
5
3
210
11
14
17
16
4
15
23
22
18
19
25
2420
21
12
13
26
9 8 7
PB- BTU REQUIREMENTS
TOTAL: 12,500 BTU
MODELO UNIDAD ENSAMBLADA (An.xAl.xProf.) PESO ÁREA DE COCCIÓN RANGO
21
580mm x 1,040mm x 545mm
/ 22.8 pu. x 40.9 pu. x 21.4 pu.
22 kg
/ 48.5 lb
Cubic Cooking: 0.06 m
3
/ 2.1 ft
3
TOTAL
- 3,480 cm / 540 sq. pu.
38-160°C
/ 100-320°F
