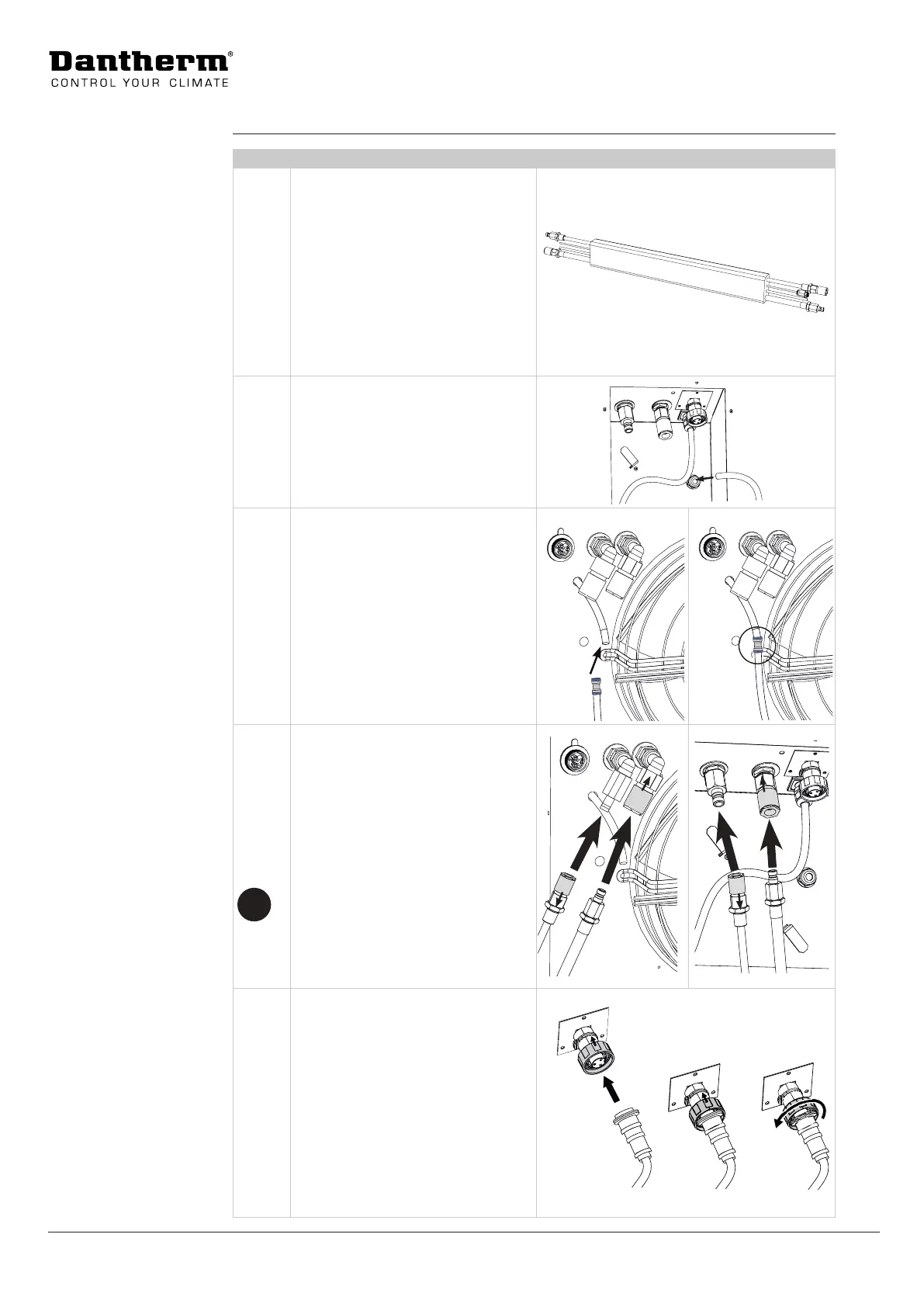

Installation: Handhabung und Einrichtung
Schritt Beschreibung Abbildung
1 Verwenden Sie die Verbindung-
sleitung (5-30m), um das ACT
7-Raumgerät mit dem Wärmetaus-
cher zu verbinden.
ANM.: Die Verbindungsleitung muss
sorgfältig verlegt werden, um Knicke
und unnötige Einschränkungen
des Wasserusses zu vermeiden.
Im warmen Zustand ist die Leitung
anfälliger für Knicke.
2 Schließen Sie den Kondensatablauf
an das ACT 7-Raumgerät an.
3 Schließen Sie den Kondensatablauf
an den Wärmetauscher an, indem
Sie die durchsichtigen Schlauchen-
den auf den grauen Anschluss
schieben.
a
b
4 Verbinden Sie die Rohre mit dem
a. Wärmeaustauscher und
b. dem Raumgerät
Ziehen Sie die Kupplung des weib-
lichen Rohradapters zurück, um die
Rohre zu verbinden.
Mit einem Lappen o.ä. kann man
das Wasser-Glykol-Gemisch auf-
wischen, das üblicherweise beim
Anschließen der Rohre verschüttet
wird.
5 a. Schließen Sie das Netzkabel
des Wärmetauschers über den
Netzanschluss an das ACT
7-Raumgerät an.
b. Schieben Sie den Sicherungsri-
ng zum Gerät.
c. Drehen Sie den Sicherungsri-
ng im Uhrzeigersinn, um die
Verbindung zu verriegeln.
Wiederholen Sie a + b + c, wenn Sie
das Netzkabel an den Wärmetaus-
cher anschließen.
Anschluss des
Raumgeräts
an den
Wärmetauscher
!
a
b
a
b
c
