Description du produit : Description générale
Description du produit
Description générale
L'unité ACT 7 constitue un climatiseur portable destiné au refroidissement temporaire à petite
échelle et peut être utilisée sur un éventail de sites, comme les entreprises de location, les
ateliers et les bureaux, ainsi que dans le domaine de l'organisation d'événements.
Description Illustration
L'unité ACT 7 comprend
• une unité intérieure et
• un échangeur de chaleur
externe.
La ligne d'interconnexion (max.
30 m) qui relie ensemble les deux
parties se compose de deux tuyaux
d'eau, d'un tuyau des eaux usées
condensées et d'un câble d'alimen-
tation électrique. Les deux extré-
mités des tuyaux d'eau sont dotées
d'accouplements à connexion
rapide qui s'ouvrent au moment de
la connexion et se referment pour
garantir une bonne étanchéité lors
de la déconnexion.
4
3
21
5
6
8
7
9
10
11
12
13
Avant Arrière

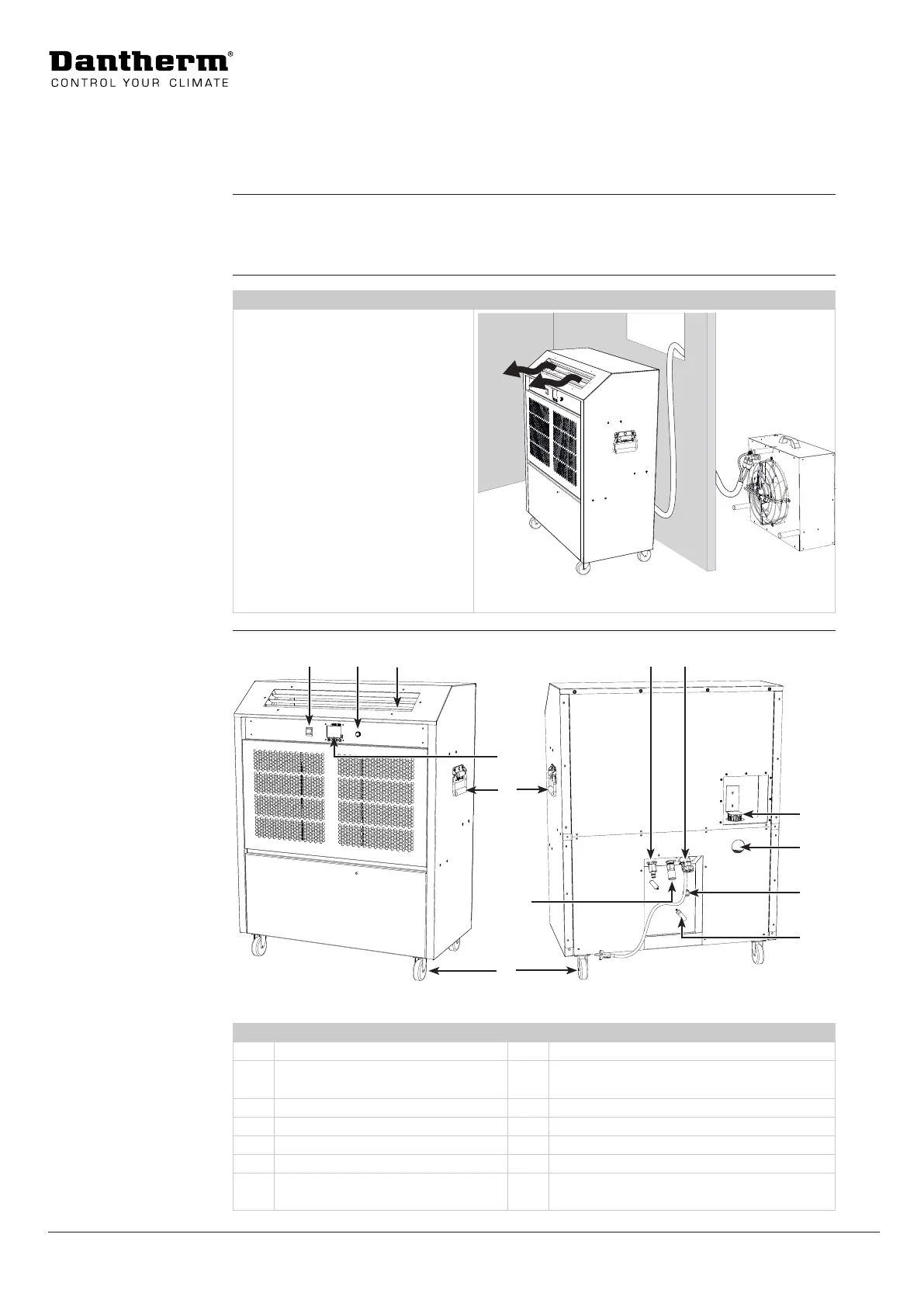

Fig. 2
Pos. Description Pos. Description
1 Interrupteur de mode 8 Accouplement de tuyau d'eau (entrée)
2 Molette de réglage de la vitesse
du ventilateur
9 Raccord d'alimentation électrique à échan-
geur de chaleur
3 Grillage en l de fer 10 Système de remplissage de réservoir
4 Écran 11 Hublot d'inspection
5 Poignée pour déplacer l'unité 12 Sortie des eaux usées condensées
6 Roues 13 Attache de câbles
7 Accouplement de tuyau d'eau
(sortie)
14 Cordon d’alimentation (2 m)
Utilisation prévue
ACT 7 –
Raccordement du
système
Fig. 1
Illustration (unité
intérieure)
