Installazione: Smantellamento
Smantellamento
Seguire le fasi indicate sotto per scollegare lACT 7.
La mancata osservanza della procedura descritta può far sì che l’acqua in eccesso venga trat-
tenuta nel sistema efuoriesca quando l’ACT 7 viene spostato.

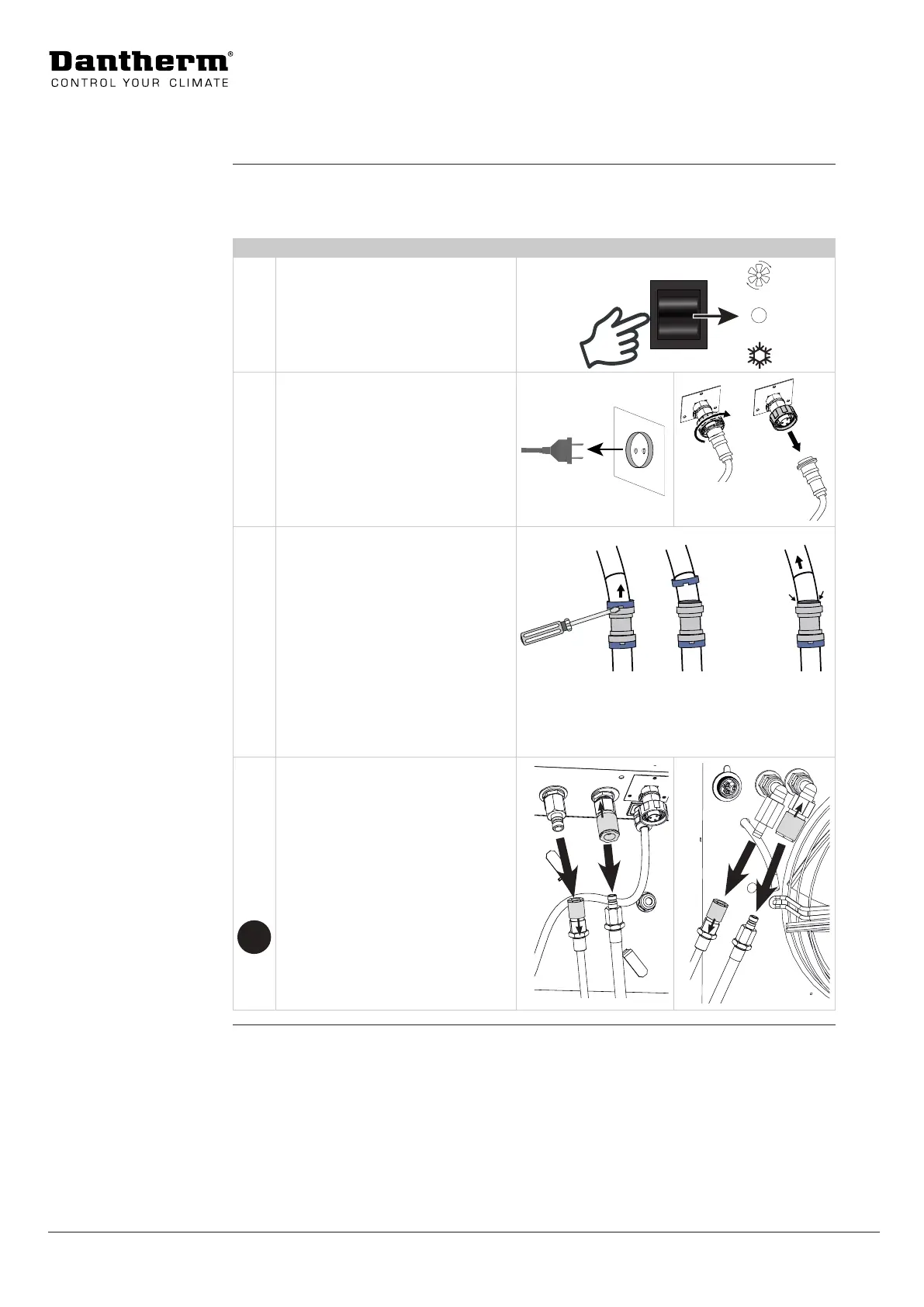

Fase Azione Figura
1 Passare alla modalità stand-by.
Mantenere l’unità in questa modal-
ità almeno per 30 minuti, in modo
da lasciare che la pompa della
condensa scarichi l’impianto.
2 Dopo avere atteso
per 30 minuti, è possibile scolle-
gare:
a. l’alimentazione di rete
dall’unità interna e
b. il cavo di alimentazione tra lo
scambiatore di calore e l’unità
interna.
a b
3 Scollegare il tubo essibile di scari-
co dallo scambiatore di calore:
a. Usare un cacciavite per rimu-
overe il collare blu dal connet-
tore del tubo essibile.
b. Spingere in dentro l’anello
grigio più scuro e tirare allo
stesso tempo il tubo essibile
per rimuoverlo.
Ripetere la fase b per rimuovere il
tubo essibile dall’unità interna.
a b
4 Scollegare i tubi dall’unità
a. interna e dallo
b. scambiatore di calore
Tirare indietro il raccordo dell’adat-
tatore tubo femmina al ne di
scollegare i tubi.
Tenersi pronti con un vecchio
panno o simile per pulire la miscela
acqua/glicole, perché quando i tubi
saranno scollegati ne fuoriuscirà
una piccola quantità.
a
b
Scollegamento/
spegnimento
!
