Descrizione del prodotto: Descrizione generale
Descrizione del prodotto
Descrizione generale
L’apparecchio ACT 7 è un condizionatore d’aria portatile destinato al rareddamento tem-
poraneo su piccola scala, e può essere utilizzato in numerosi luoghi diversi come società di
noleggio, organizzazione di eventi, laboratori e uci.

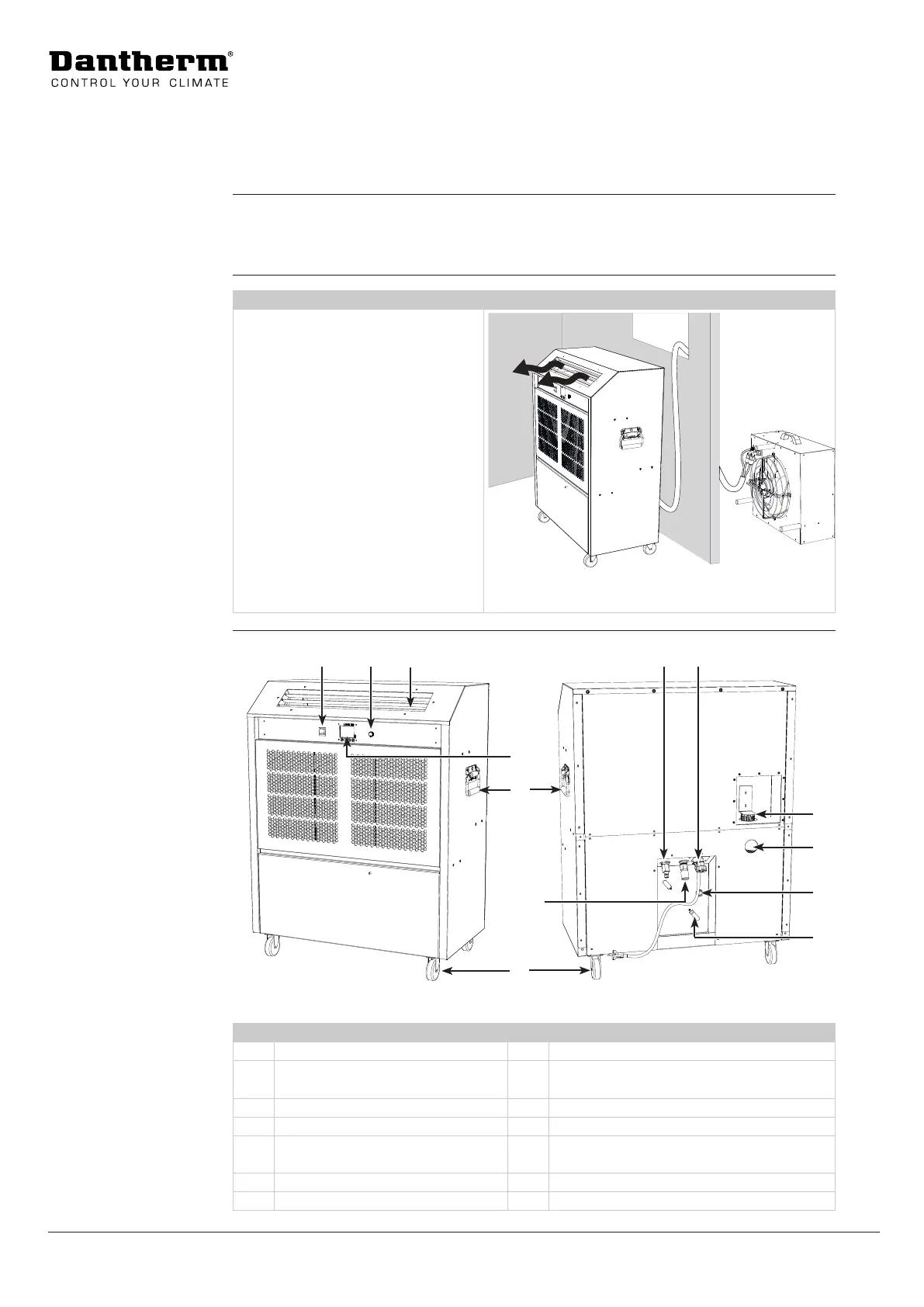

Descrizione Figura
Il condizionatore d’aria ACT 7 è com-
posto da
• un’unità interna e da
• uno scambiatore di calore
esterno.
La linea di collegamento (max. 30
m) che collega tra loro le due parti
comprende due tubi dell’acqua,
un tubo per lo scarico dell’acqua di
condensa e un cavo di alimentazione
elettrica. Entrambe le estremità dei
tubi dell’acqua sono dotate di attac-
chi rapidi che si aprono al momento
del collegamento, e si richiudono
diventando a tenuta d’acqua al mo-
mento dello scollegamento.
4
3
21
5
6
8
7
9
10
11
12
13
Lato anteriore Lato posteriore
Fig. 2
Pos. Descrizione Pos. Descrizione
1 Selettore di modalità 8 Attacco tubo dell’acqua (INGRESSO)
2 Manopola di controllo velocità
ventola
9 Collegamento alimentazione elettrica allo
scambiatore di calore
3 Griglia 10 Bocchettone di riempimento serbatoio
4 Display 11 Finestra di ispezione
5 Maniglia per lo spostamento
dell’unità
12 Uscita di scarico acqua di condensa
6 Rotelle 13 Supporto per il cavo
7 Attacco tubo dell’acqua (USCITA) 14 Cavo di alimentazione (2 m)
Uso previsto
Collegamento
sistema ACT 7
Fig. 1
Figura (Unità
interna)
