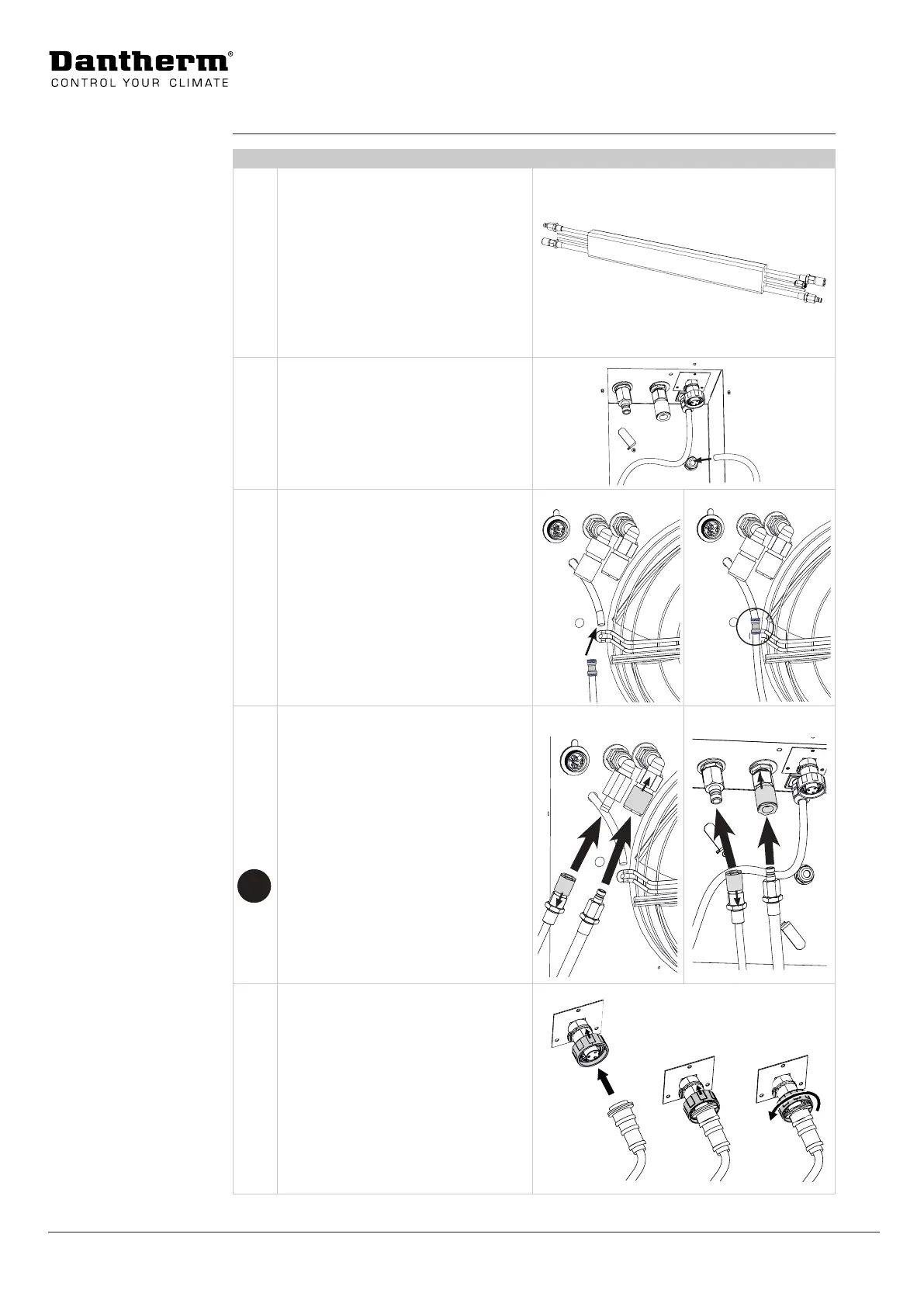

Installatie: Hanteren en opstellen
Stap Beschrijving Afbeelding
1 Gebruik de leidingset (5-30 m) om de
ACT 7 binnenunit aan te sluiten op de
warmtewisselaar.
NB De leidingset moet zorgvuld-
ig worden geleid om knikken en
onnodige belemmeringen in de
doorstroming van het water te voor-
komen. De leiding zal sneller knikken
wanneer die warm is.
2 Sluit de condensafvoer aan op de ACT
7 binnenunit.
3 Sluit de condensafvoer aan op de
warmtewisselaar door de door-
zichtige slanguiteinden in de grijze
connector te drukken.
a
b
4 Sluit de leidingen aan op de
a. warmtewisselaar en
b. de binnenunit.
Trek de koppeling van de vrouwelijke
leidingadapter terug om de leidingen
aan te sluiten.
Houd een oude doek of iets dergelijks
bij de hand om het water-glycol-
mengsel op te deppen, aangezien er
bij het aansluiten van de slangen een
kleine hoeveelheid zal vrijkomen.
b
5 a. Sluit de voedingskabel van de
warmtewisselaar op de ACT 7
aan via het daarvoor bedoelde
aansluitpunt.
b. Druk de borgring in de richting
van de machine.
c. Draai de borgring rechtsom om
de verbinding te borgen.
Herhaal a + b + c om de voedingska-
bel op de warmtewisselaar aan te
sluiten.
Binnenunit
aansluiten op
warmtewisselaar
!
a
a
b
c
