Instruções de funcionamento e avisos
apenas para pessoal qualificado
28
4.5 Instruções para operações sem risco
ATENÇÃO Para os modelos reversíveis, com o mesmo
comprimento da folha, reduzir de 1/3 o peso máximo do
portão (com referimento ao gráfico “Comprimento-peso.
ATENÇÃO Se o comprimento da folha é maior de 2 mt
ou com todos modelos reversíveis é necessário utilizar a fe-
chadura eléctrica para trancar o portão na posição de fecho.
4.5.1 Instalação, montagem e desmontagem
Para colocar este produto em funcionamento de maneira
satisfatória é importante:
• definiroprojectocompletodaaberturaautomática(consul-
te também “6 Conjunto completo de fecho); depois de ter
avaliado com atenção as características do lugar, escolha o
modelo e a posição certa para a caixa de fundações (veja
F2, F3 na pág. 38-39).
• verificarqueascondiçõesmecânicasdaportasejambõas.
Verificar também que seja correctamente balançada, ou en-
tão que o seu movimento seja livre e que, uma vez parada,
em qualquer posição conserve o estacionamento.
As operações de fixação dos suportes devem ser efectua-
das com atenção na coluna e no portão. Estas são as medidas
aconselhadas pela DEA System (veja F3 pág. 39). Prestar muita
atenção com o alinhamento horizontal entre o suporte posterior
e o suporte anterior.
Considerações genéricas para estabelecer as medidas de
instalação:
• AsomadasmedidasA+Bparaaberturasa90°éigualao
curso do caule C.
• Paraaumentaroângulodeabertura:A+B<C.
• Medidas A e B inferiores daquelas aconselhadas causam
uma velocidade maior da folha.
• MedidasAeBdiferentespormaisde5cmdaquelasacon-
selhadas não permitem a regulação dos fims de curso (nos
modelos com fim de curso).
Para a instalação do automatismo executar assim:
• Soldarou parafusarna colunaosuporte posteriorna po-
sição determinada.
• FixarLOOKnosuporteposteriorcomoeixoapropriado
• Realizarumaoperaçãodedesbloqueiomanual(vejapará-
grafo sucessivo) e extrair completamente o caule até chegar
a bater.
• Re-bloquearLOOKefazerre-entrarocauleacercademeiavolta.
• FixarocauledeLOOKnosuporteanteriorcomoeixoapro-
priado.
• MantendoLOOKemposiçãohorizontalsoldarouparafusaro
suporte anterior na porta (com a porta totalmente fechada).
• Realizarumaoperaçãodedesbloqueioefazermanualmen-
te uma manobra completa de abre e fecho para verificar
que o movimento seja livre e sem fricções (com eventual
cobri-caule montado).
(ATENÇÃO: é possível que sejam necessárias chapas de re-
forço, a soldar aos suportes, para garantir a estrutura uma
suficiente resistência mecânica)
(ATENÇÃO: Pôr graxa nos eixos antes da montagem)
• Nos modelos com cobri-caule regular os fims de curso e
depois montá-los como indicado na pág. 34.
4.5.2 Colocar em funcionamento e regulação
ATENÇÃO Durante a fase de ligações, prenda os cabos
eléctricos com as braçadeiras apropriadas perto dos bornes
de ligação e, sempre que possível, descarnar a bainha dos
cabos para evitar que sejam demasiado longos.
LOOK deve ser ligado eléctricamente a uma central de
comando DEA SYSTEM; consulte as instruções da central para
maiores informações.
Para o cablagem eléctrico de LOOK é necessário (veja tam-
bém pág. 33):
Versão 24V/230V standard
• Desmontar a cobertura em plástica na parte inferior de
LOOK virando os três parafusos.
• Abrirumdosquatrofurosabativeíspresentesnacoperturame-
sma, escolhendo a saída do cabo em baixo ou em posterior.
• Introduzirnofurorealizadooterminalcerra-fioemdotação
e fixá-lo com o anele m dotação.
• Introduzirnoterminalcerra-fioocabodealimentação(chega
da central de comando): cabo quadripolar para aplicações
flexiveís para utilização externa com secção 4x1mm2 (2x1,5
mm2 por motores 24V)(mínimo tipo H05RN-F), que chega
direitamente da central de comando, (então sem jiuntos e
sem caixa de derivação), fornecido pelo instalador.
ATENÇÃO: não descarnar demasiado os condutores de alimen-
tação.
• Realizaraconexãodomotorcomoindicado:
Versão de 24/230V com fins-de-curso
• Paraaligaçãodoscabosdealimentaçãodomotor,sigaas
instruções da versão sem fins-de-curso.
• Abraumsegundofuronatampaplásticadomotoreapli-
que o segundo bucim (M16).
• Useumcabo3x0.75mm²(nãofornecido)efaçaasligações
dos fins-de-curso de acordo com a página 29.
Versão de 230V com encoder
• Paraaligaçãodoscabosdealimentaçãodomotor,sigaas
instruções da versão sem encoder.
• Abraumsegundofuronatampaplásticadomotoreaplique
o segundo bucim (M16).
• Useocabo3x0.75mm²LiYY(artigoDEAcódigo182021a
ser fornecido à parte) e siga as instruções descritas na pá-
gina 29 de modo a ligar correctamente o encoder à central
de comando.
• Useocabocomafichaespecialfornecidocomokitparaligar
o cabo do encoder à central, usando a ficha 3 “poli” contida na
embalagem.
ATENÇÃO: Manter o condutor de terra com um comprimento
superior relativamente aos condutores activos, isto para no
caso do cabo sair do seu ponto de fixação, os condutores
activos serem os primeiros a esticar.
ATENÇÃO: Respeitar a polaridade fase-neutro da tensão, como
indicado no manual de instruções das centrais de controlo
do motor LOOK.
• Montaracoberturaemplástica,facendoatençãoemfechá-
la, e verificar que os cabos eléctricos não possam entrar em
contacto com partes do motor em rotação.

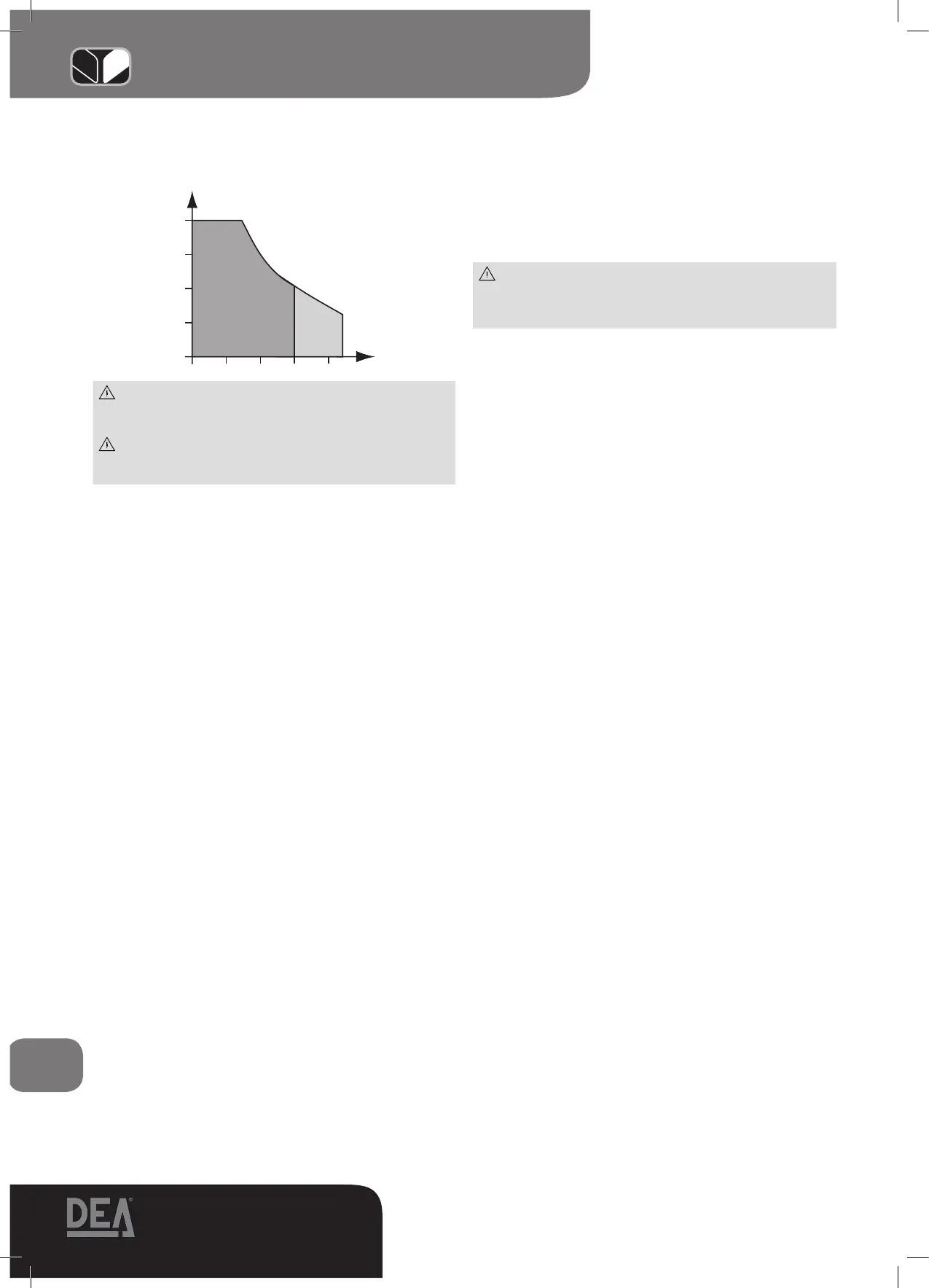

Gráfico “COMPRIMENTO - PESO”
1 2 3 4
800
600
400
200
m
350, 351, 352, 371, 372
Kg
355, 356 373, 374

Dea Look Series Specifications

General

Motor voltage	24 V DC
Max. power	120 W
Protection level	IP44
Power supply	230V AC
Motor Type	DC
Safety Features	Obstacle detection
