Dea Look Series User Manual

L O O K
Istruzioni d’uso ed avvertenze ad utilizzo
esclusivo di personale qualificato
7
1 5 6 7 8
2 3
4
10
9
L’INSTALLATORE DEVE
Si ricorda che chi vende e motorizza una porta/cancello diventa il costruttore della macchina porta/cancello automatico, e
deve predisporre e conservare il fascicolo tecnico che dovrà contenere i seguenti documenti (vedi allegato V della Direttiva
Macchine).
• Disegnocomplessivodellaporta/cancelloautomatico.
• Schemadeicollegamentielettriciedeicircuitidicomando.
• Analisideirischicomprendente:l’elencodeirequisitiessenzialiprevistinell’allegatoIdellaDirettivaMacchine;l’elencodei
rischi presentati dalla porta/cancello e la descrizione delle soluzioni adottate.
• Conservarequesteistruzionid’uso;conservareleistruzionid’usodeglialtricomponenti.
• Preparareleistruzioniperl’usoeleavvertenzegeneraliperlasicurezza(completandoquesteistruzionid’uso)econsegnarne
copia all’utilizzatore.
• Compilareilregistrodimanutenzioneeconsegnarnecopiaall’utilizzatore.
• RedigereladichiarazioneCEdiconformitàeconsegnarecopiaall’utilizzatore.
• Compilarel’etichettaolatargacompletadimarcaturaCEeapplicarlasullaporta/cancello.
N.B. Il fascicolo tecnico deve essere conservato e tenuto a disposizione delle autorità nazionali competenti per almeno dieci
anni a decorrere dalla data di costruzione della porta/cancello automatico.
Tabella “COMANDO DI ATTIVAZIONE”
Tipologia d’uso
Tipologia dei comandi di
attivazione
Utenti informati
(area privata)
Utenti informati
(area pubblica)
Utenti non informati
Comando a uomo
presente
Controllo a pulsante
Controllo a pulsante con
chiave
Non è possibile il
comando a uomo presente
Comando ad impulso con
la porta in vista
Limitazione delle forze,
oppure
Rilevatori di presenza
Limitazione delle forze,
oppure
Rilevatori di presenza
Limitazione delle forze e
Fotocellule, oppure
Rilevatori di presenza
Comando ad impulso con
la porta non in vista
Limitazione delle forze,
oppure
Rilevatori di presenza
Limitazione delle forze e
Fotocellule, oppure
Rilevatori di presenza
Limitazione delle forze e
Fotocellule, oppure
Rilevatori di presenza
Comando automatico
(ad esempio, il comando di
chiusura temporizzata)
Limitazione delle forze e
Fotocellule, oppure
Rilevatori di presenza
Limitazione delle forze e
Fotocellule, oppure
Rilevatori di presenza
Limitazione delle forze e
Fotocellule, oppure
Rilevatori di presenza
ATTENZIONE Se sulla porta è installato un portoncino che può essere aperto quando la porta si muove, si deve adottare un
interruttore di finecorsa che garantisca la chiusura del portoncino durante il movimento della porta e che mantenga la funzione
protettiva anche in caso di guasto dell’interruttore stesso.
Pos. Descrizione
1 Selettore a chiave
102 Lux
2 Radiocomando
3 Colonnina Pilly 60
4 Bordo sensibile
5 Elettroserratura
6 Selettore digitale
FLIC/rad
7 Fotocellule serie
104 Lux
8 LOOK
9 Lampeggiante Lumy
10 Quadro di comando

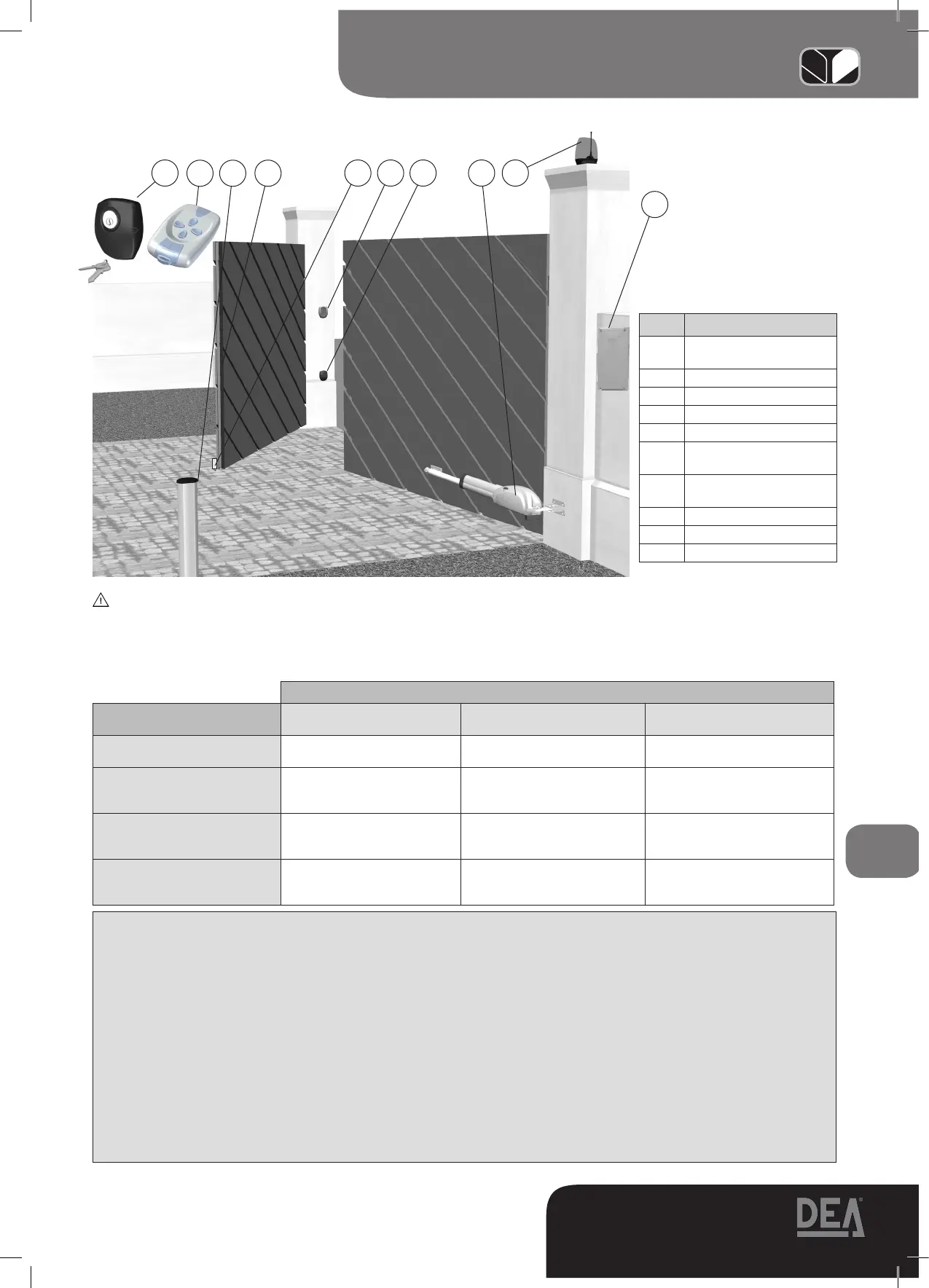

Figura “ESEMPIO DI INSTALLAZIONE TIPICA”

Dea Look Series Specifications

General

Motor voltage	24 V DC
Max. power	120 W
Protection level	IP44
Power supply	230V AC
Motor Type	DC
Safety Features	Obstacle detection
