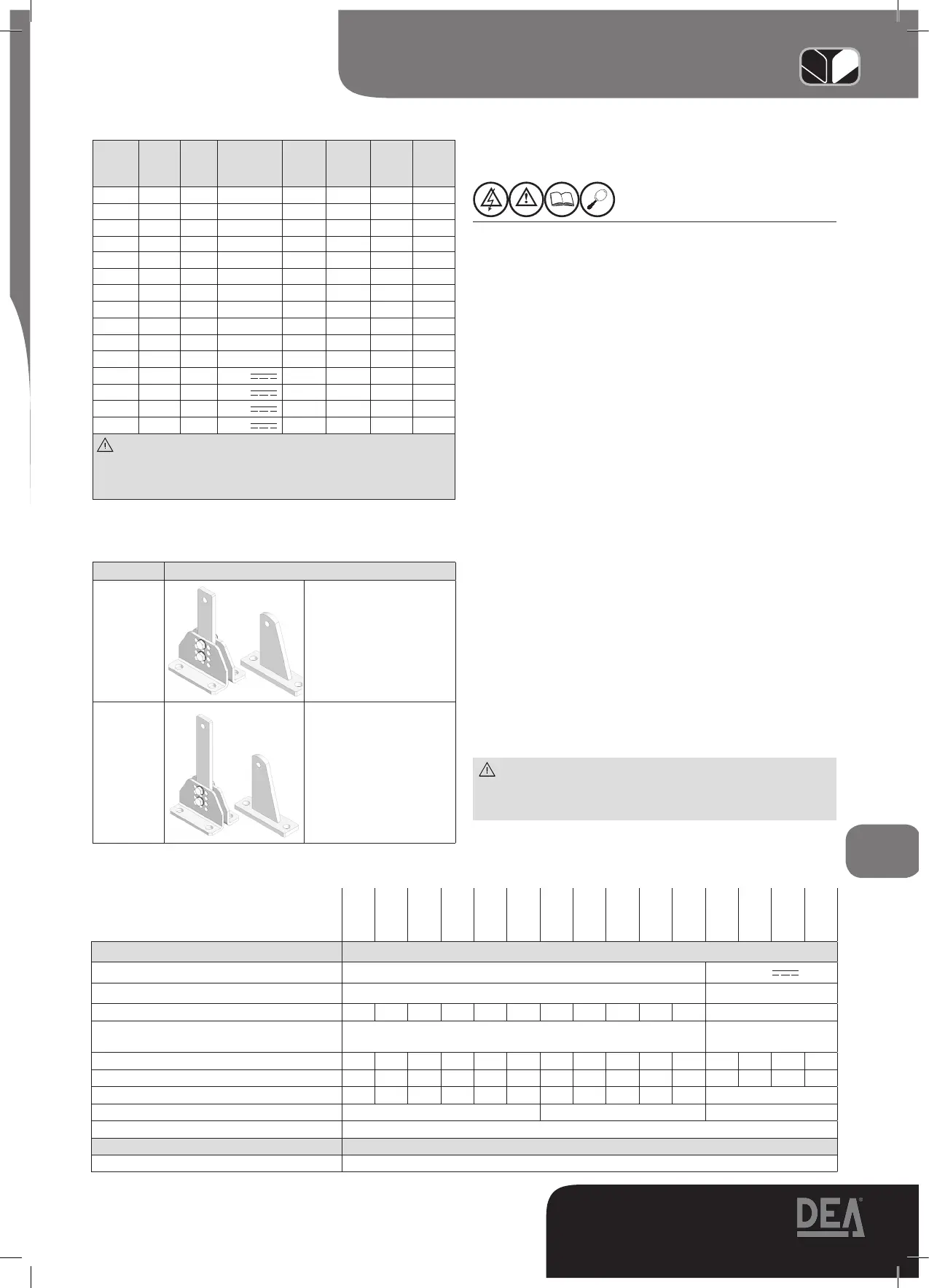

Tabella “MODELLI DISPONIBILI”
Articolo
Corsa
stelo
(mm)
Anta
fino
a mt
Tensione
aliment.
motore
Rever-
sibile
Copri-
stelo
Fine-
corsa
Enco-
der
350 320 3 230 V ~ NO NO NO NO
351 320 3 230 V ~ NO SÌ NO NO
351EN 320 3 230 V ~ NO SI NO SI
352 320 3 230 V ~ NO SÌ SÌ NO
353 320 3 230 V ~ SÌ SÌ NO NO
354 320 3 230 V ~ SÌ SÌ SÌ NO
355 520 4,5 230 V ~ NO SÌ NO NO
355EN 520 4,5 230 V ~ NO SI NO SI
356 520 4,5 230 V ~ NO SÌ SÌ NO
357 520 4,5 230 V ~ SÌ SÌ NO NO
358 520 4,5 230 V ~ SÌ SÌ SÌ NO
371 320 3 24 V NO SÌ NO NO
372 320 3 24 V NO SÌ SÌ NO
373 520 4,5 24 V NO SÌ NO NO
374 520 4,5 24 V NO SÌ SÌ NO
ATTENZIONE: Se la lunghezza dell’anta è maggiore ai
2 mt o se si utilizzano modelli reversibili è necessario instal-
lare l’elettroserratura per il blocco del cancello in posizione
di chiusura.
LOOK è completato da una serie di accessori opzionali che
sono riportati nella seguente tabella.
Tabella “ACCESSORI PRODOTTO”
Articolo Descrizione
0/354
Attacco posteriore
regolabile
+
Attacco anteriore con
fissaggio a vite
x LOOK corsa 320mm
0/355
Attacco posteriore
regolabile
+
Attacco anteriore con
fissaggio a vite
x LOOK corsa 520mm
Ispeziona il “Contenuto dell’imballo” a pag. 38 confrontan-
dolo con il tuo prodotto, ti potrà essere utile durante l’assem-
blaggio.
4 ISTRUZIONI PER L’USO
Contenuto conforme a quanto prescritto dalla Direttiva
2006/42/CE Allegato I punto 1.7.4.
4.1. Descrizione del prodotto
LOOK è un operatore elettromeccanico per l’automatismo
di cancelli ad anta. E’ costituito essenzialmente da un motori-
duttore meccanico che aziona, attraverso la vite di manovra, la
chiocciola fissata all’attacco anteriore (vedi F1 pag. 38-39).
4.2. Dati tecnici
Vedi tabella “DATI TECNICI”.
4.3. Riepilogo indicazioni per la marcatura
I dati riepilogativi per la marcatura CE sono riportati in parte
nell’etichetta applicata al prodotto (vedi posizione in F5 pag.
40); i dati del venditore sono riportati sulla Garanzia allegata (
inserto staccabile).
Al punto “4.2 Dati tecnici” sono evidenziate tutte le “carat-
teristiche indispensabili alla sicurezza d’esercizio”.
4.4. Condizioni di utilizzazione previste
LOOK è un prodotto destinato ad essere installato su cancelli
ad anta battente civili ed industriali come attuatore per l’automa-
tismo di funzionamento come illustrato in F3 pag. 39.
Verificare che la temperatura di utilizzo, il peso della porta, l’in-
tensità di lavoro ed il grado di protezione da polvere ed acqua
richiesti, rientrino nei limiti riportati in ”MODELLI DISPONIBILI”
e “4.2 Dati tecnici”.
La scelta dell’automatismo va fatta in funzione del cancello
da movimentare; l’attrito degli attacchi, il peso, la lunghezza/
altezza dell’anta, il grado di chiusura della superficie sono gli
elementi da considerare. Il grafico “LUNGHEZZA - PESO”, che
mette in relazione la lunghezza dell’anta con il suo peso, può es-
sere utilizzato per la scelta dell’automatismo in situazioni tipiche
(ATTENZIONE: L’installazione in zone soggette, per esempio, a
forte vento può ridurre notevolmente i dati riportati nel grafico).
ATTENZIONE L’utilizzo del prodotto in condizioni anoma-
le non previste dal costruttore può generare situazioni di peri-
colo; rispettare le condizioni previste dalle presenti istruzioni.
A1
Tabella “DATI TECNICI”
350
351
351EN
352
353
354
355
355EN
356
357
358
371
372
373
374
Tensione di alimentazione monofase 230 V ~ (50 Hz)
Tensione alimentazione motore (V) 230 V ~ 24 V
Potenza assorbita (W) 300 60
Condensatore incorporato (µF) 8 8 8 8 10 10 8 8 8 10 10 -
Ciclo di lavoro
16s-1s-16s x 6 VOLTE
30min PAUSA
3,5 min LAVORO
7min PAUSA
Forza di spinta (N) 1650 1650 1650 1650 1200 1200 1650 1650 1650 1200 1200 1000 1000 1000 1000
Corsa max (mm) 320 320 320 320 320 320 520 520 520 520 520 320 320 520 520
Velocità uscita stelo (cm/sec) 1,6 1,6 1,6 1,6 2,0 2,0 1,6 1,6 1,6 2,0 2,0 1,75
Peso del prodotto con imballo (kg) 9 9,5 9
Temperature limite di funzionamento (°C) -20 ÷ 40
Grado di protezione IP 24
Dimensioni di ingombro (mm) vedi F2 pag. 38-39
