Instruções de funcionamento e avisos
apenas para pessoal qualificado
31
O TÉCNICO DE INSTALAÇÃO DEVE
Lembrar-se que quem vender e motorizar uma porta/portão passa a ser o fabricante da máquina porta/portão automático, e deve portanto
preparar e guardar o fascículo técnico que deverá conter os seguintes documentos (veja o anexo V da Directiva Máquinas).
• Desenhocompletodaporta/portãoautomático.
• Esquemadasligaçõeseléctricasedoscircuitosdecomando.
• Análisedosriscosqueinclua:umalistadosrequisitosessenciaisprevistosnoanexoIdaDirectivaMáquinas;alistadosriscosqueaporta/
portão pode significar e a descrição das soluções adoptadas.
• Guardeestasinstruçõesparautilizaçãoetambémguardeasinstruçõesparautilizaçãodosdemaiscomponentes.
• Prepareasinstruçõesparautilizaçãoeasadvertênciasgeraisparaasegurança(quecomplementamestasinstruçõesparautilização)een-
tregue uma cópia ao utilizador.
• Preenchaoregistodemanutençãoeentregueumacópiaaoutilizador.
• RedijaadeclaraçãodeconformidadeCEeentregueumacópiaaoutilizador.
• PreenchaaetiquetaouaplacainclusiveamarcaçãoCEeaplique-anaporta/portão.
Obs.: O fascículo técnico deve ser guardado e permanecer a disposição das autoridades nacionais competentes pelo menos dez anos a partir
da data de fabricação da porta/portão automático.

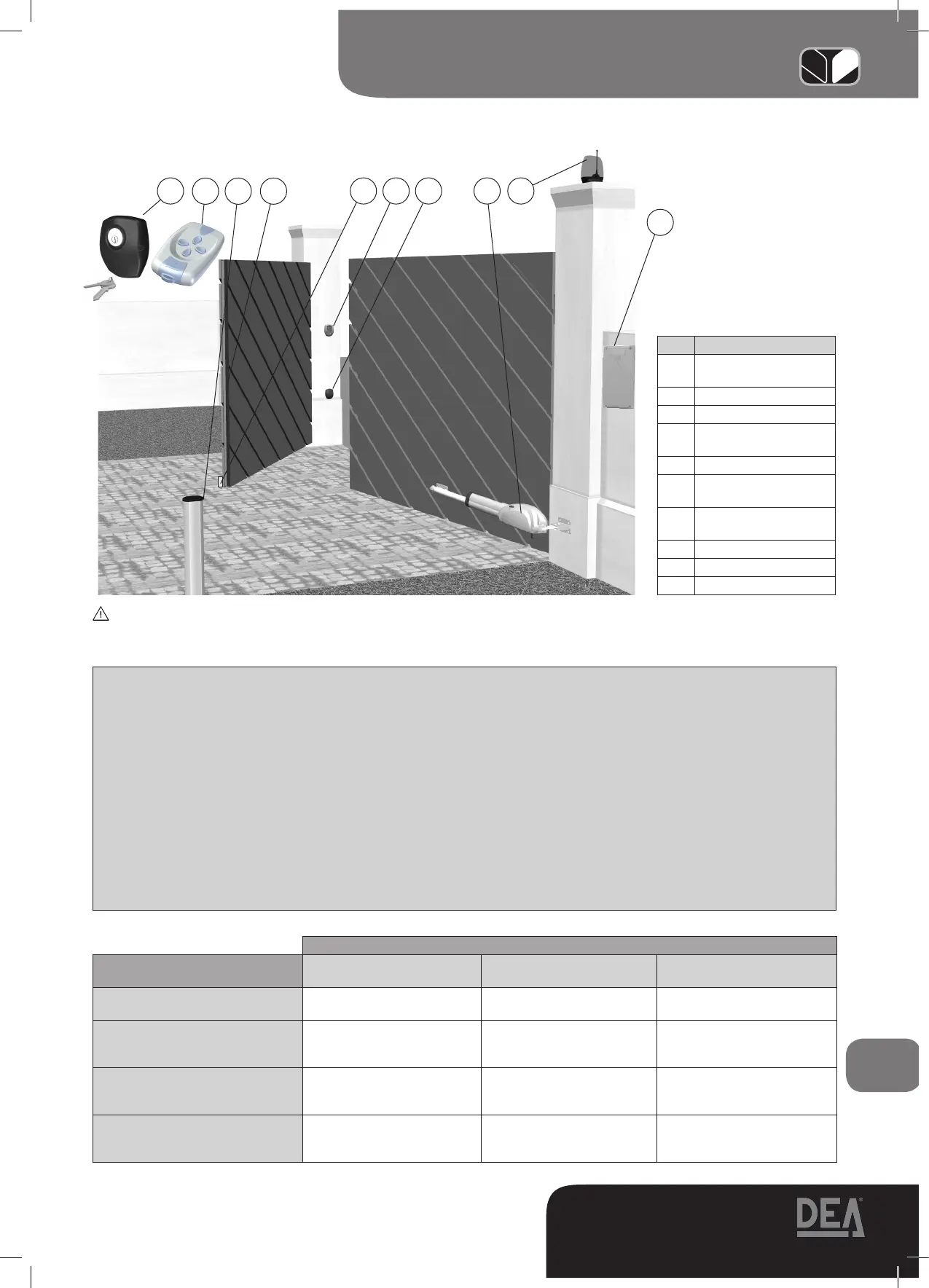

“EXEMPLO DE INSTALAÇÃO TÍPICA”
Tabela do “COMANDO DE ACTIVAÇÃO”
Tipo de utilização
Tipo dos comandos de acti-
vação
Utilizadores informados
(área privada)
Utilizadores informados
(área pública)
Utilizadores não
informados
Comando com pessoa presente Comando mediante botão
Comando mediante botão
com chave
Não é possível o comando
com pessoa presente
Comando por impulso com porta
a vista
Limitação das forças,
ou Sensores
de presença
Limitação das forças,
ou Sensores
de presença
Limitazione delle forze e
Fotocellule, oppure
Rilevatori di presenza
Comando por impulso com porta
não a vista
Limitação das forças,
ou Sensores
de presença
Limitação das forças e
Fotocélulas, ou Sensores
de presença
Limitação das forças e
Fotocélulas, ou Sensores de
presença
Comando automático
(por exemplo, comando de fecho
temporizado)
Limitação das forças e
Fotocélulas, ou Sensores de
presença
Limitação das forças e
Fotocélulas, ou Sensores
de presença
Limitação das forças e
Fotocélulas, ou Sensores de
presença
Pos. Descrição
1 Selector de chave
102 Lux
2 Comando via rádio
3 Coluna Pilly 60
4 Dispositivo sensível
de protecção
5 Fechadura eléctrica
6 Selector digital
FLIC/rad
7 Fotocélulas série
104 Lux
8 LOOK
9 Intermitente Lumy
10 Cuadro de maniobra
1 5 6 7 8
2 3
4
10
9
ATENÇÃO Se na porta é instalada uma porta de passagem para peões que se pode abrir com o portão em movimento, se tem
que fixar um fim de curso de segurança para garantir a fechadura da porta durante o movimento do portão e que tenha a função
de protecção também em caso de avaria do interruptor mesmo.
