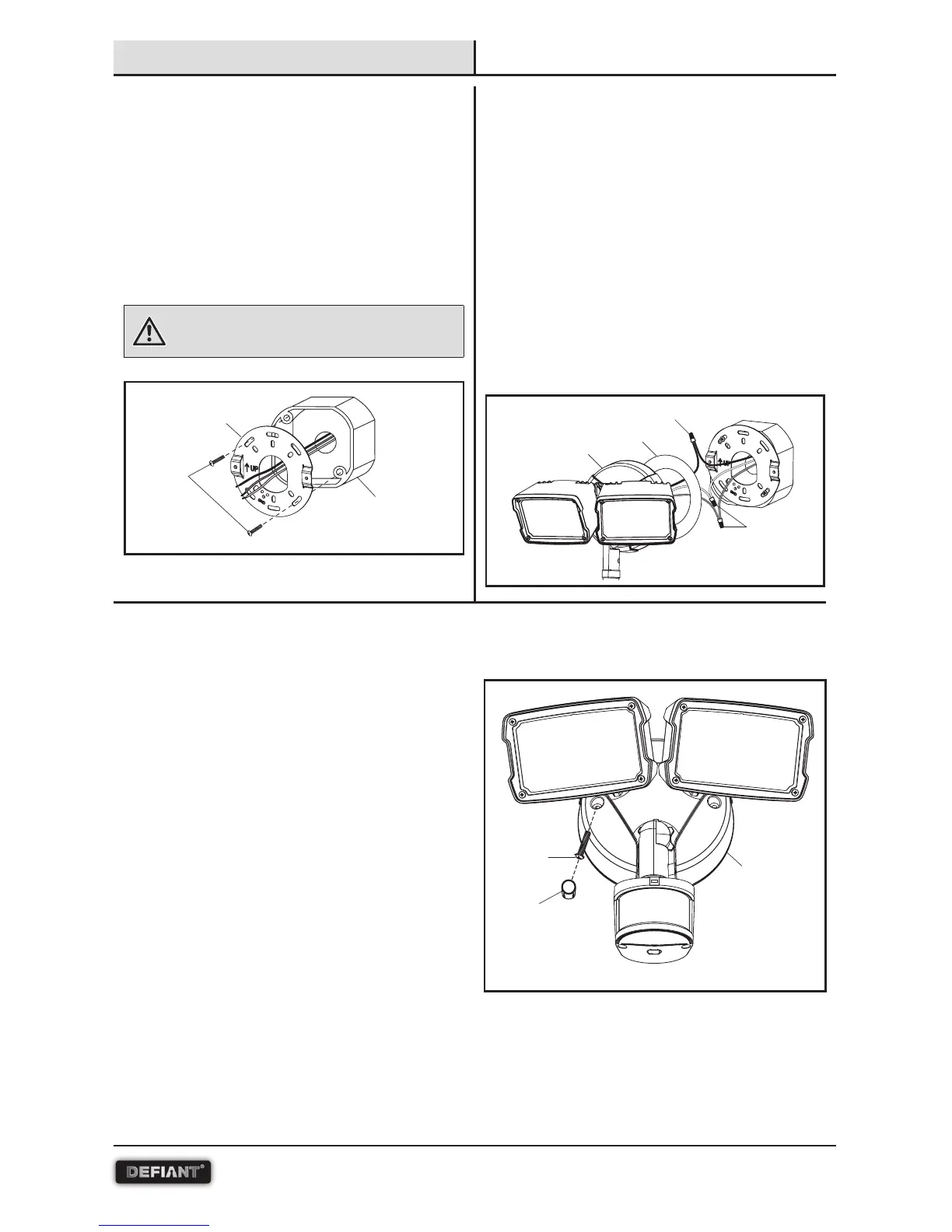

Montaje de la placa protectora
□ Alinee los agujeros en la soporte de
montaje (AA) con los agujeros en su caja de
conexiónes. Usando ya sea (2) tornillos N.°
6 (CC) ó (2) tornillos N.° 8 (DD) (dependiendo
del tamaño de los agujeros en la caja de
conexiones), fije la soporte de montaje a la
caja de conexiones.
ADVERTENCIA: Riesgo de choque eléctrico. Antes de
la instalación o reparación, desconecte la alimentación
eléctrica en el fusible o interrupto automático.
2
Cableado del accesorio
□ Pase los cables del artefacto a través de la
junta de la placa de cubierta (BB).
□ Conecte el alambre negro del accesorio
al alambre negro de la casa el alambre
blanco del accesorio al alambre blanco
de la casa usando las tuercas para cables
(EE) suministrados.
□ Conecte el cable a tierra de la casa y el
del accesorio al soporte de montaje (AA)
utilizando el tornillo verde de puesta a tierra
del soporte de montaje.
3
Montaje del accesorio
□ Fije el accesorio al soporte de montaje
utilizando los (2) tornillos N.° 8 x 31,75 mm
(1-1/4 pulg.) provistos. Asegúrese de que no
queden cables sueltos a la vista por debajo de
la placa protectora. Introduzca las cubiertas
tapatornillos decorativas en los orificios de los
tornillos de la placa protectora para lograr el
toque final de terminación.
□ Aplique sellador de silicona alrededor de los
bordes de la placa de cierre y en todos los
agujeros, para formar un sello impermeable
a la lluvia y humedad.
□ Active la fuente de alimentación en la caja de
fusibles/interruptor automático.
