scheda di espansione
Rimozione della scheda grafica
Prerequisiti
1. Seguire le procedure descritte in Prima di effettuare interventi sui componenti interni del computer.
2. Rimuovere il pannello laterale.
3. Rimuovere il pannello anteriore.
4. Rimuovere il disco rigido da 2,5 pollici, se applicabile.
5. Rimuovere il disco rigido da 3,5 pollici, se applicabile.
6. Rimuovere la gabbia del disco rigido.
Informazioni su questa attività

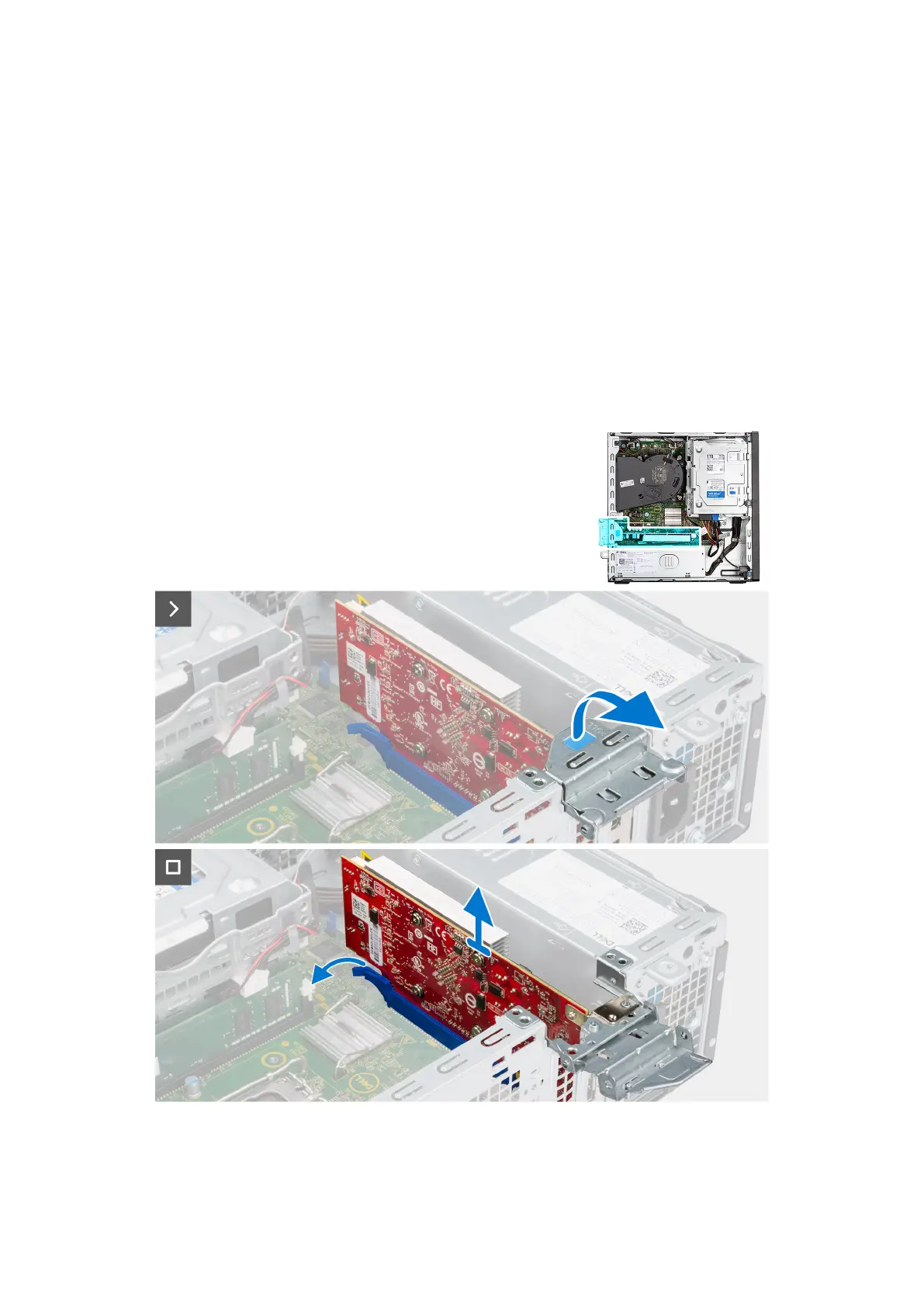

La seguente figura indica la posizione della scheda grafica e fornisce una rappresentazione visiva della procedura di rimozione.
Procedura
1. Spingere la linguetta di fissaggio sulla staffa di supporto della scheda grafica e ruotare la staffa per rimuoverla dallo chassis.
Rimozione e installazione delle unità sostituibili dal cliente (CRU)
63
