4. Rimuovere il disco rigido da 2,5 pollici, se applicabile.
5. Rimuovere il disco rigido da 3,5 pollici, se applicabile.
6. Rimuovere la gabbia del disco rigido.
Informazioni su questa attività

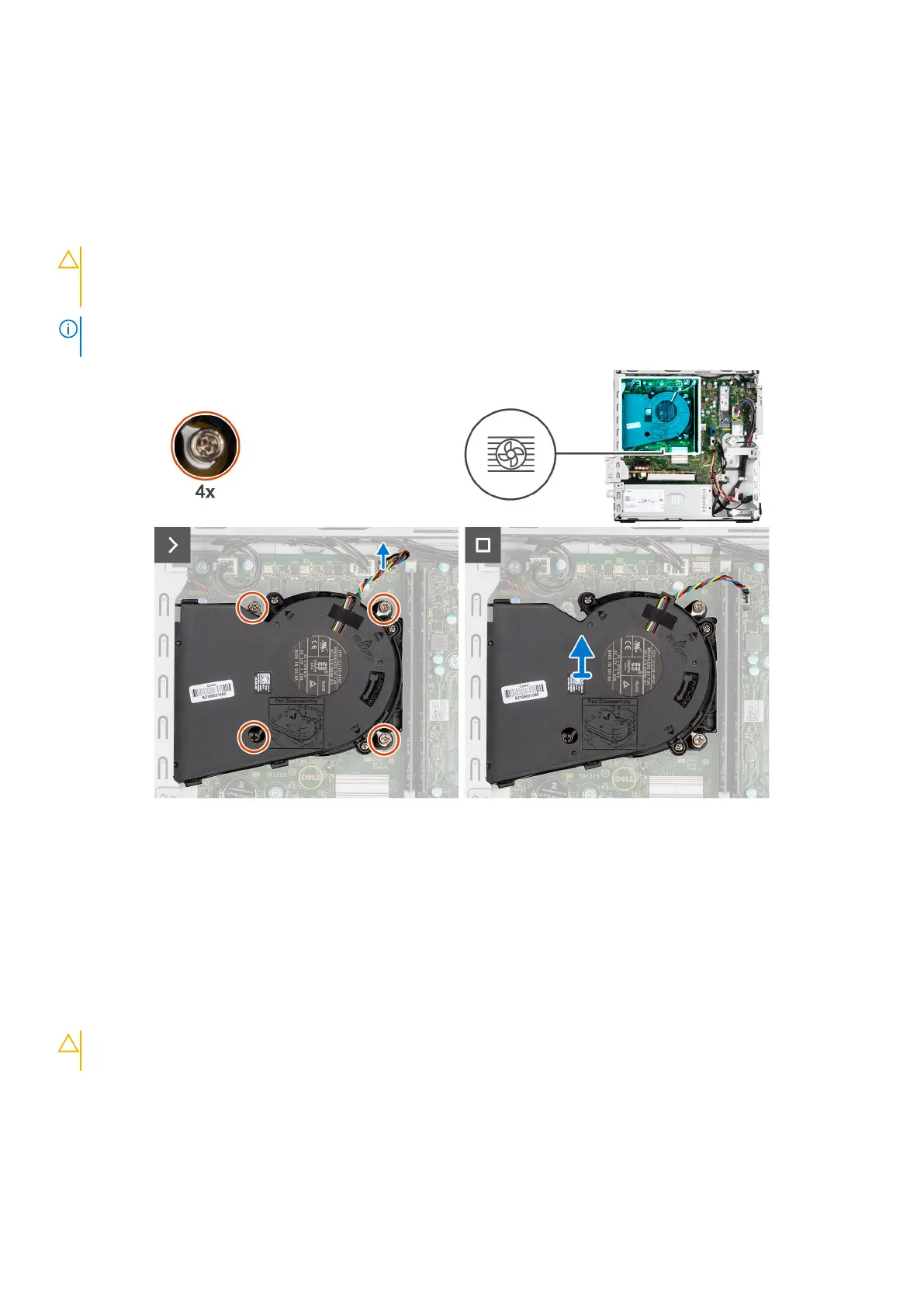

La figura seguente indica la posizione del gruppo della ventola del processore e del dissipatore di calore, e fornisce una
rappresentazione visiva della procedura di rimozione.
ATTENZIONE: Per garantire il massimo raffreddamento del processore, non toccare le aree di trasferimento di
calore sul dissipatore di calore. Il sebo della pelle può ridurre la capacità di trasferimento di calore della pasta
termoconduttiva.
N.B.: Il dissipatore di calore può surriscaldarsi durante il funzionamento normale. Fornire al dissipatore di calore tempo
sufficiente per raffreddarsi prima di toccarlo.
Procedura
1. Scollegare il cavo della ventola del processore dal connettore sulla scheda di sistema.
2. In ordine inverso sequenziale (4 > 3 > 2 > 1), allentare le viti di fissaggio del gruppo ventola del processore e dissipatore di
calore alla scheda di sistema.
3. Sollevare il gruppo ventola del processore e dissipatore di calore dalla scheda di sistema.
Installazione del gruppo ventola del processore e dissipatore di
calore
ATTENZIONE:
Le informazioni contenute in questa sezione sono destinate solo ai tecnici di assistenza
autorizzati.
Prerequisiti
Se si sta sostituendo un componente, rimuovere quello esistente prima di eseguire la procedura di installazione.
Rimozione e installazione di unità sostituibili sul campo (FRU)
77
