Procedura
1. Rimuovere le 2 viti a croce (M2x5) che fissano il modulo seriale allo chassis.
2. Scollegare il cavo del modulo seriale dal connettore sulla scheda di sistema.
3. Sollevare il modulo seriale dalla scheda di sistema.
Installazione del modulo seriale
Prerequisiti
Se si sta sostituendo un componente, rimuovere quello esistente prima di eseguire la procedura di installazione.
Informazioni su questa attività

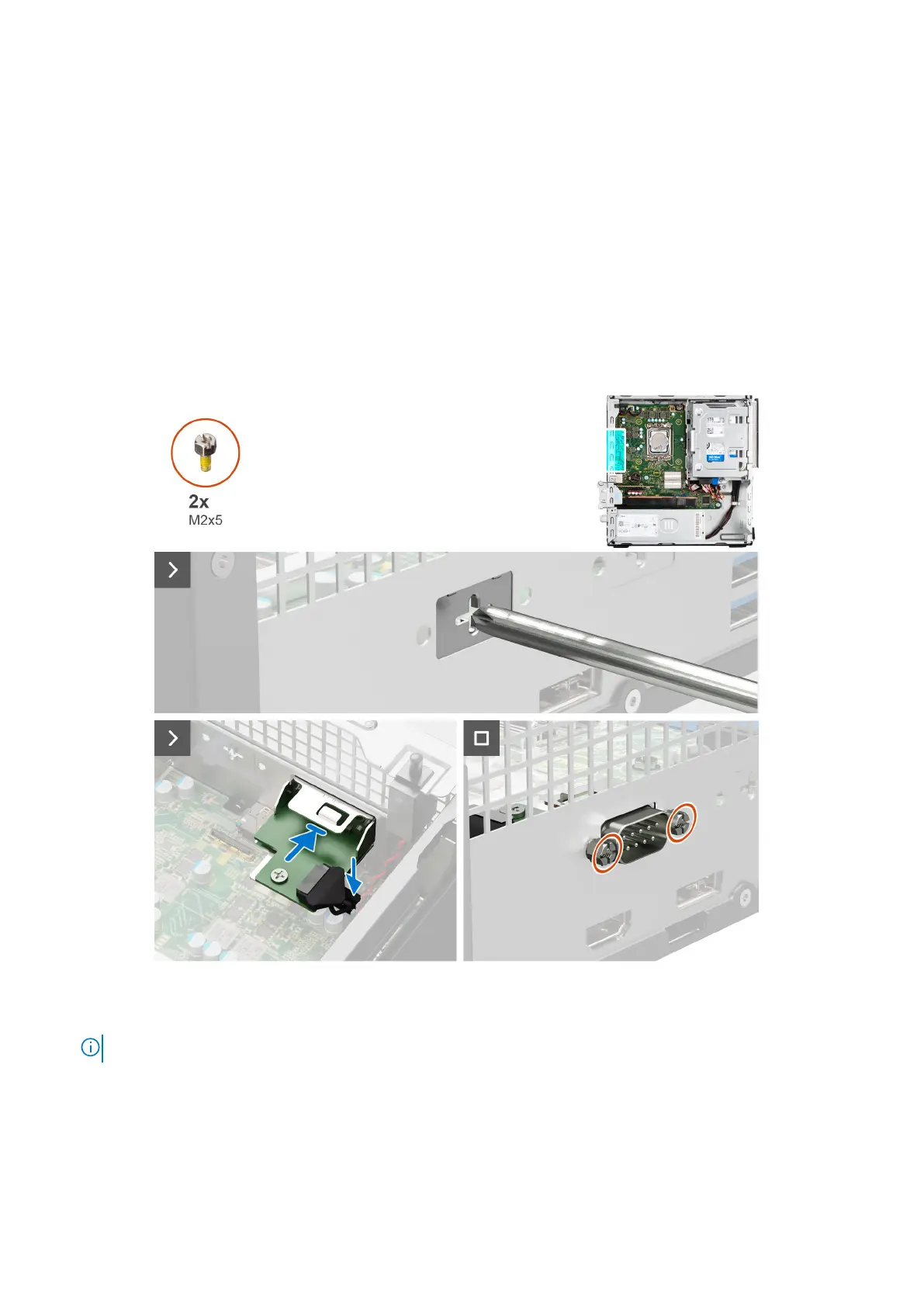

La seguente immagine indica la posizione del modulo seriale e fornisce una rappresentazione visiva della procedura di
installazione.
Procedura
1. Utilizzando un cacciavite, rimuovere il coperchio del modulo seriale dallo chassis.
N.B.: Questo passaggio è applicabile solo quando il modulo seriale viene installato per la prima volta.
2. Collegare il cavo del modulo seriale al relativo connettore (KB_MS_SERIAL) sulla scheda di sistema.
3. Inserire il modulo seriale nello slot sullo chassis.
4. Ricollocare le due viti a croce (M2x5) per fissare il modulo seriale allo chassis.
88
Rimozione e installazione di unità sostituibili sul campo (FRU)
