Convención de numeración de puertos
Los puertos de números pares están en la parte inferior del panel de E/S y para los
módulos, los puertos de números impares están en la parte superior del panel de E/S.

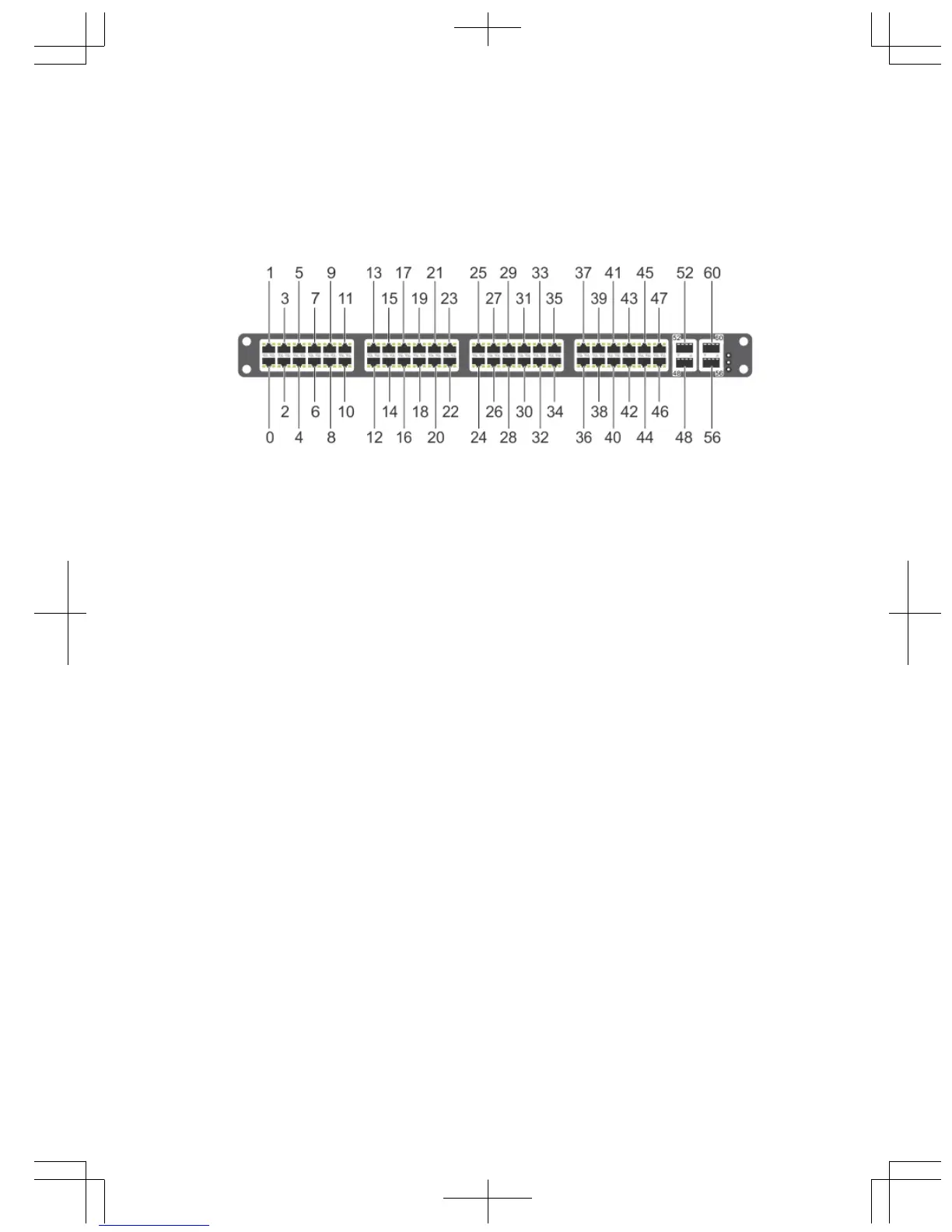

Ilustración 4. Numeración de puertos
En la figura anterior se muestran los cuatro puertos de datos de 40 GbE fijos (puertos 48,
52, 56 y 60) y las cuatro ranuras para los módulos acoplables en el panel de E/S del
S5000. También puede usar los puertos de 40 GbE en el modo 4 × 10 GbE.
El S5000 admite los siguientes módulos:
• Módulo Ethernet de 12 puertos (velocidades de 1 G/10 G) (ranuras 0, 1, 2 o 3)
• Módulo Fibre Channel de 12 puertos (velocidades de 2 G/4 G/8 G) (ranura 0)
Los números de ranura válidos son números de unidad de pila (del 0 al 11). Los números
de puerto válidos para cada tipo de interfaz son:
• 1 GbE: puertos 0 a 47
• 10 GbE: puertos 0 a 63
• 40 GbE: puertos 48, 52, 56 y 60
• Fibre Channel: puertos 0 a 11
• Administración: puerto 0
Estado del sistema
Puede ver la información de estado del S5000 de varias formas, como por ejemplo
mediante los LED, los comandos
show de la CLI o el Protocolo simple de administración
de red (SNMP).
Para obtener información acerca de estas opciones, consulte la
FTOS Command Line
Reference Guide (Guía de referencia de la línea de comandos de FTOS)
y la
FTOS
9
