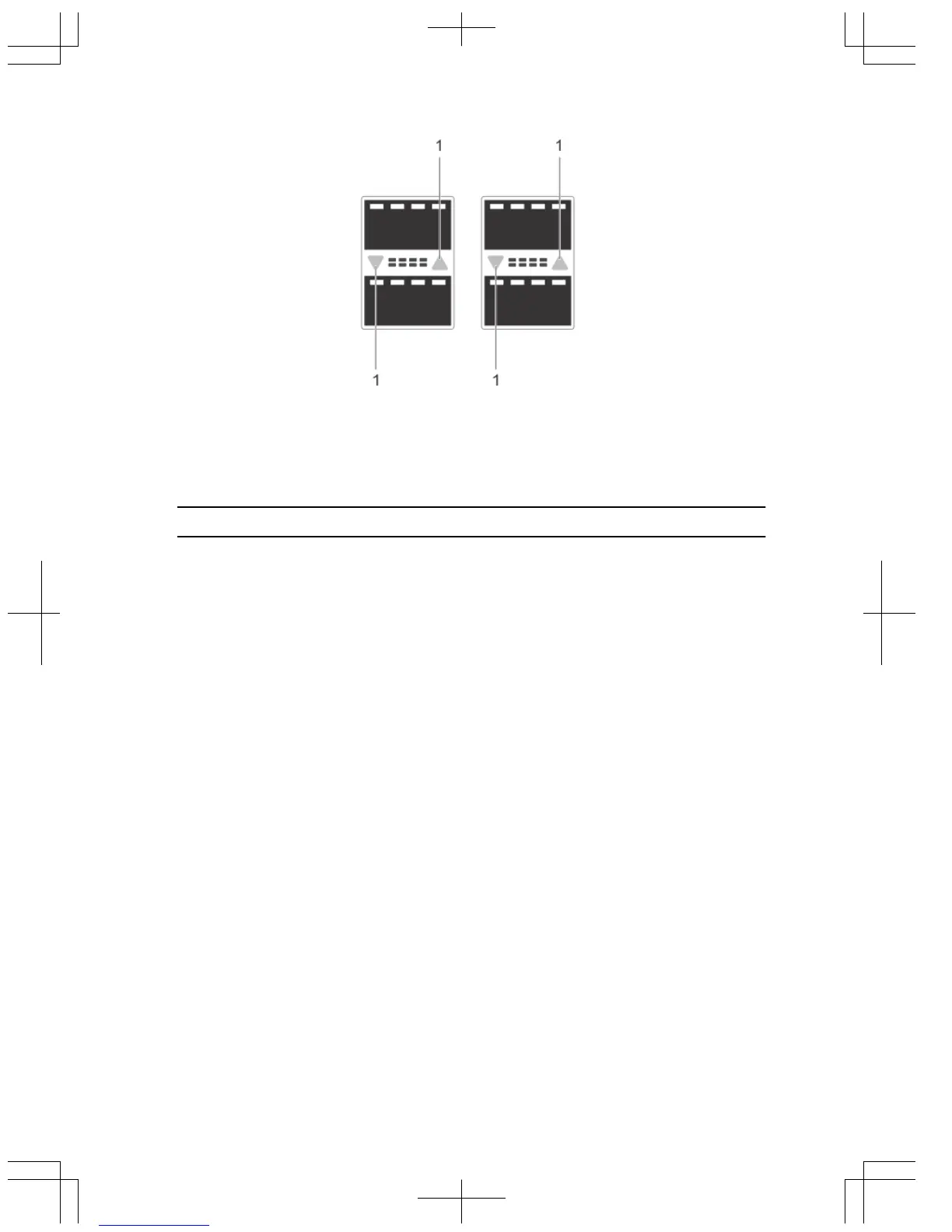

Abbildung 8. LEDs für QSFP+-Port
1. Portlink/Vorgangs-LED
Tabelle 14. 40 GbE-Port/Modul-LEDs
Label LED-Farbe/-Anzeige Beschreibung
Portlink/Vorgangs-LED
• Aus
• Durchgängig grün
• Grün, blinkend
• Kein Link oder
Schnittstelle
deaktiviert
• Link vorhanden und
Schnittstelle
aktiviert
• Port ist aktiv
Installation
Überprüfen Sie vor der Installation des Switch die Einhaltung der folgenden Richtlinien:
• Ausreichend Freiraum vor dem Switch, sodass Sie die Leuchtdioden ablesen
können.
• Wechsel-/Gleichstromkabel reicht von der Steckdose bis zum Stecker des
Einschubbereichs.
• Der Switch muss zuerst im Rack montiert werden, bevor Sie die Netzteilmodule
installieren.
• Die Verkabelung befindet sich in ausreichender Entfernung von elektrischen
Interferenzen, wie Radios, Stromkabel und Leuchtstoffröhren. Stellen Sie sicher,
dass sich die Verkabelung in sicherer Entfernung zu anderen Geräten befindet,
die die Kabel beschädigen könnten. Falls nötig, lassen Sie eine Höheneinheit
zwischen einzelnen Geräten frei, um Raum für die Verkabelung zu schaffen.
