Instalación de núcleos de ferrita en los cables de retorno y de
alimentación de CC
Agregue un núcleo de ferrita a los cables de retorno y de alimentación de CC del módulo
maestro. Instale el núcleo con un bucle sencillo.
1. Abra el núcleo de ferrita y coloque la parte hueca mirando hacia arriba.
2. Envuelva los cables de retorno y de alimentación de CC alrededor del núcleo de
ferrita dos veces si se admiten dos vueltas de cable, de lo contrario, simplemente
enganche el núcleo de ferrita a ambos cables.

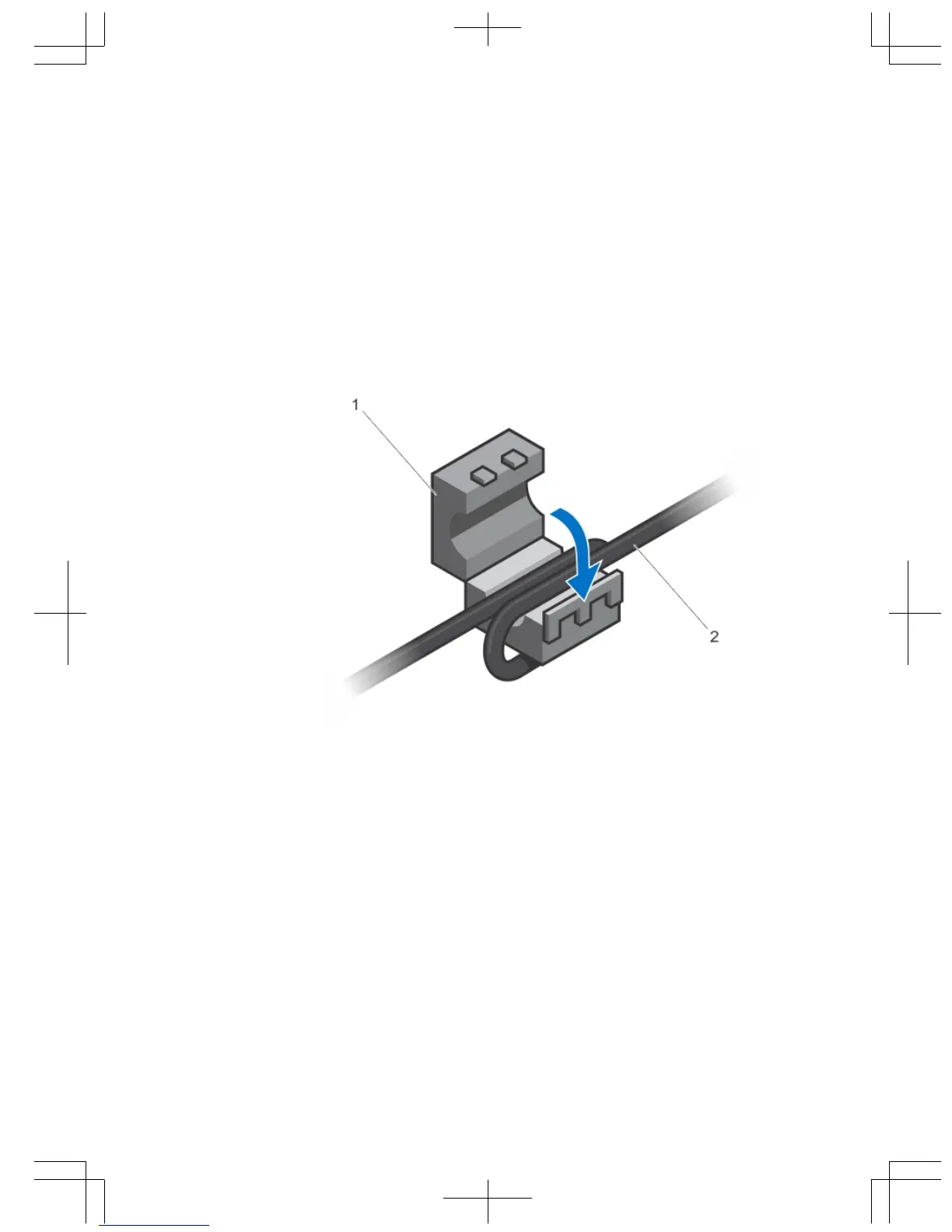

Ilustración 20. Instalación de núcleos de ferrita en los cables de retorno y de
alimentación de CC
1. Núcleo de ferrita
2. Cables de retorno y de alimentación de CC
3. Deje que sobresalgan unos 4 o 5 pulgadas de los cables de retorno y de
alimentación de CC del núcleo de ferrita.
4. Cierre el núcleo de ferrita.
Fijación de los cables de alimentación
1. Doble los cables de alimentación del sistema, tal como se muestra en la siguiente
ilustración y sujételos con la abrazadera.
33
