Acceso al puerto de consola RJ-45/RS-232
NOTA: Antes de comenzar este procedimiento, asegúrese de tener un programa de
emulación de terminal ya instalado en su PC.
El puerto de consola DB9 RS-232/RJ-45 tiene una etiqueta en la parte inferior izquierda
del S5000 al mirarlo por el lado de la Utilidad del chasis.
1. Instale un cable de cobre RJ-45 en el puerto de consola. Utilice un cable invertido
para conectar el puerto de consola del S5000 a un servidor de terminal.
2. Conecte el otro extremo del cable al servidor de terminal DTE.
3. Establezca la configuración predeterminada del terminal de la siguiente manera:
a) Velocidad en baudios de 9600
b) Sin paridad
c) 8 bits de datos
d) 1 bit de detención
e) Sin control de flujo

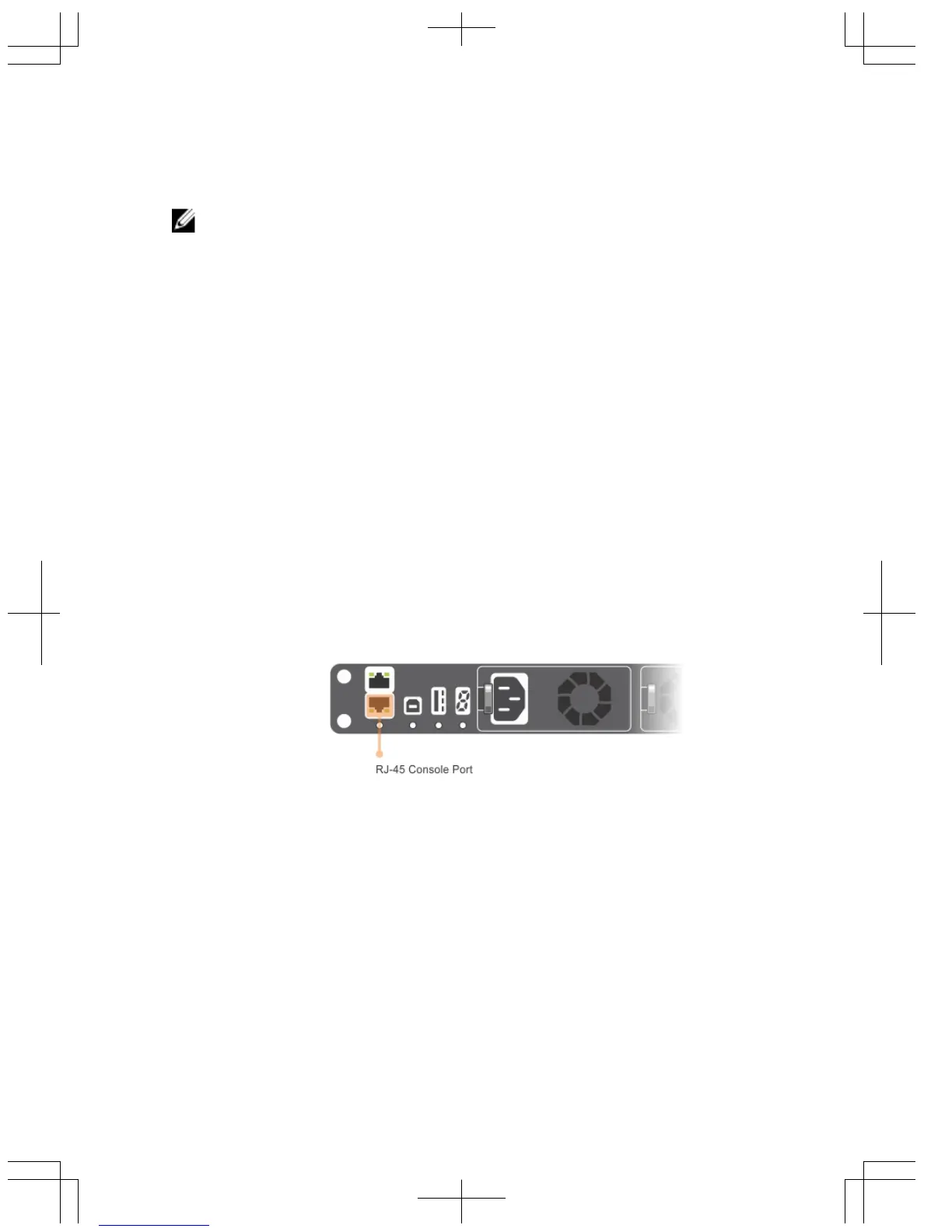

Ilustración 23. Puerto de consola RS-232/RJ-45
Acceso al puerto de consola RJ-45 con un adaptador DB-9
Puede conectarse a la consola mediante un cable invertido de RJ-45 a RJ-45 y un
adaptador DTE hembra de RJ-45 a DB-9 a un servidor de terminal (por ejemplo, un PC).
Las asignaciones de patillas entre la consola y un servidor de terminal DTE son las
siguientes:
40
