Points importants avant de continuer
• Identifiez le panneau d'E/S et de l'utilitaire sur le châssis. Le panneau d'E/S
dispose de quatre ports 40 GbE situés sur le côté droit du panneau (voir Figure 1).
Le panneau de l'utilitaire comprend les logements des blocs d'alimentation, les
voyants et les logements USB, situés sur le côté gauche du panneau (voir Figure
3).
• Identifiez les logements 0, 1, 2 et 3 sur le panneau d'E/S (voir Figure 2). Vous ne
pouvez insérer un module Fibre Channel que dans le logement 0. Vous pouvez
installer les modules Ethernet dans les logements 0, 1, 2 et 3.
• Identifiez les logements 0, 1, 2 et 3 sur le panneau de l'utilitaire (voir Figure 3).
Vous pouvez insérer des unités d'alimentation (PSU) uniquement dans les
logements 0 et 3. Vous pouvez insérer les modules de ventilateur dans n'importe
quel logement.

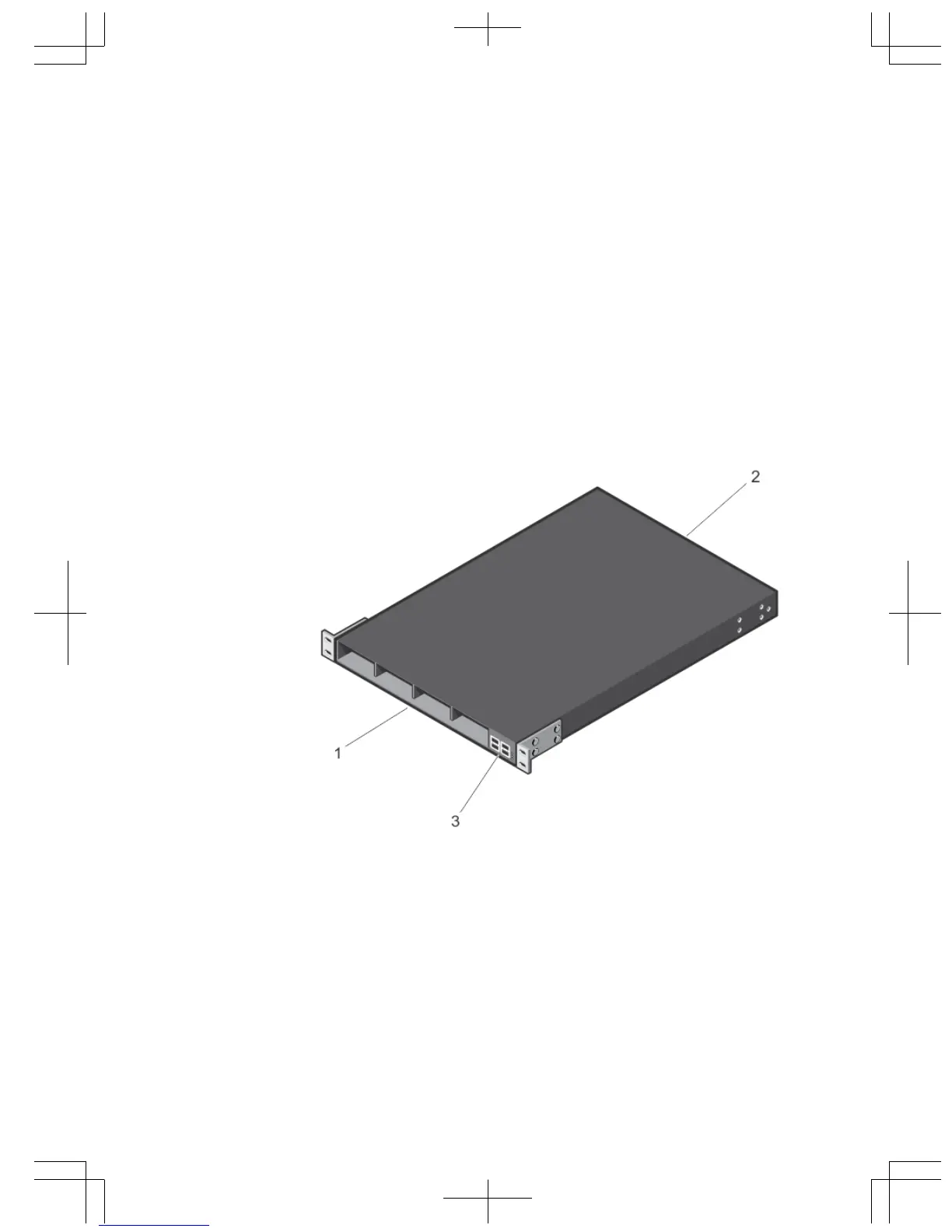

Figure 1. Panneaux d'E/S et de l'utilitaire du S5000
1. Panneau d'E/S
2. Panneau de l'utilitaire
3. Quatre ports QSFP+ 40GbE (chaque port prend ÉGALEMENT en charge le
mode 4 × 10 GbE)
5
