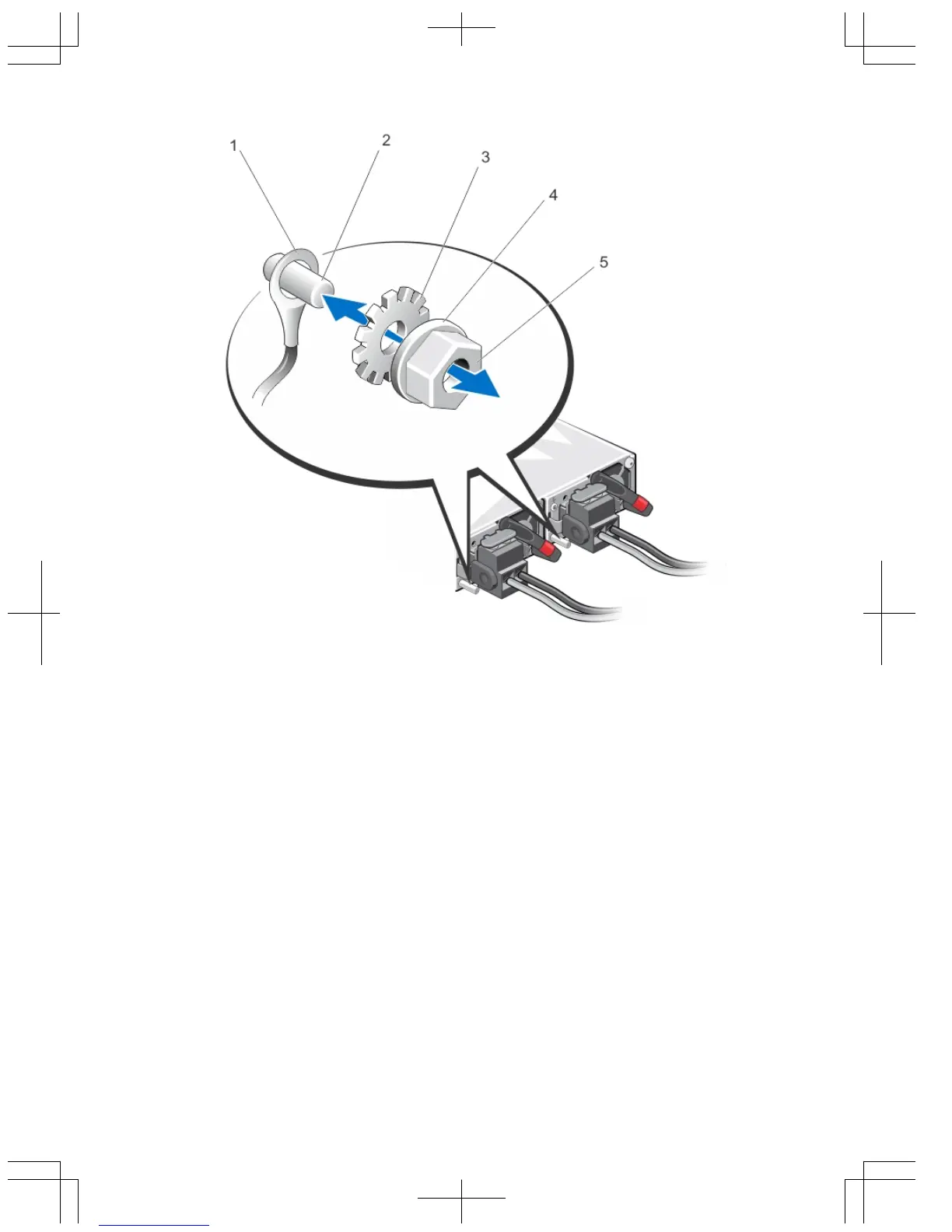

Figure 17. Assemblage et connexion du câble de mise à la terre de sécurité pour un bloc
d'alimentation en CC
1. Câble de mise à la terre de
sécurité
2. Boîte de mise à la terre
3. Rondelle de verrouillage
4. Rondelle à ressort
5. Écrou #6–32
Points importants à ne pas oublier lors de l'installation d'un bloc
d'alimentation en CC
• Lorsque vous utilisez un bloc d'alimentation en CC, décollez l'étiquette électrique
CC et placez-la sur l'étiquette réglementaire principale située en bas du châssis.
Placez cette étiquette sur les valeurs nominales CA, sur la ligne tiretée.
• L'unité d'alimentation (PSU) se glisse facilement dans le logement. Ne forcez pas
l'insertion de cette dernière dans un logement, car cela pourrait l'endommager
ou endommager le châssis S5000.
• Le S5000 prend en charge des blocs d'alimentation en CA et CC avec un flux d'air
bidirectionnel (ES à utilitaire et utilitaire à E/S). Le S5000 ne prend pas en charge
28
