3. Аккуратно достаньте все компоненты из упаковки и перенесите их в
безопасное и чистое место для подготовки к сборке.
4. Отложите в сторону весь упаковочный материал.
5. Проверьте устройство и принадлежности на наличие повреждений.
Важная информация перед продолжением работы
• Определите силовую панель и панель ввода-вывода на корпусе. Панель
ввода-вывода имеет 4 порта 40GbE, которые находятся на правой стороне
панели (см. Рис. 1). Силовая панель снабжена слотами для подключения
питания, светодиодами и слотами USB, которые находятся на левой стороне
панели (см. Рис. 3).
• Определите слоты 0, 1, 2 и 3 на панели ввода-вывода (см. Рис. 2).
Оптоволоконный модуль устанавливается только в слот 0. Вы можете
устанавливать модули Ethernet в слоты 0, 1, 2 и 3.
• Определите слоты 0, 1, 2 и 3 на силовой панели (см. Рис. 3). Вы можете
устанавливать блоки питания только в слоты 0 и 3. Вы можете установить
модули вентиляторов в любые слоты.

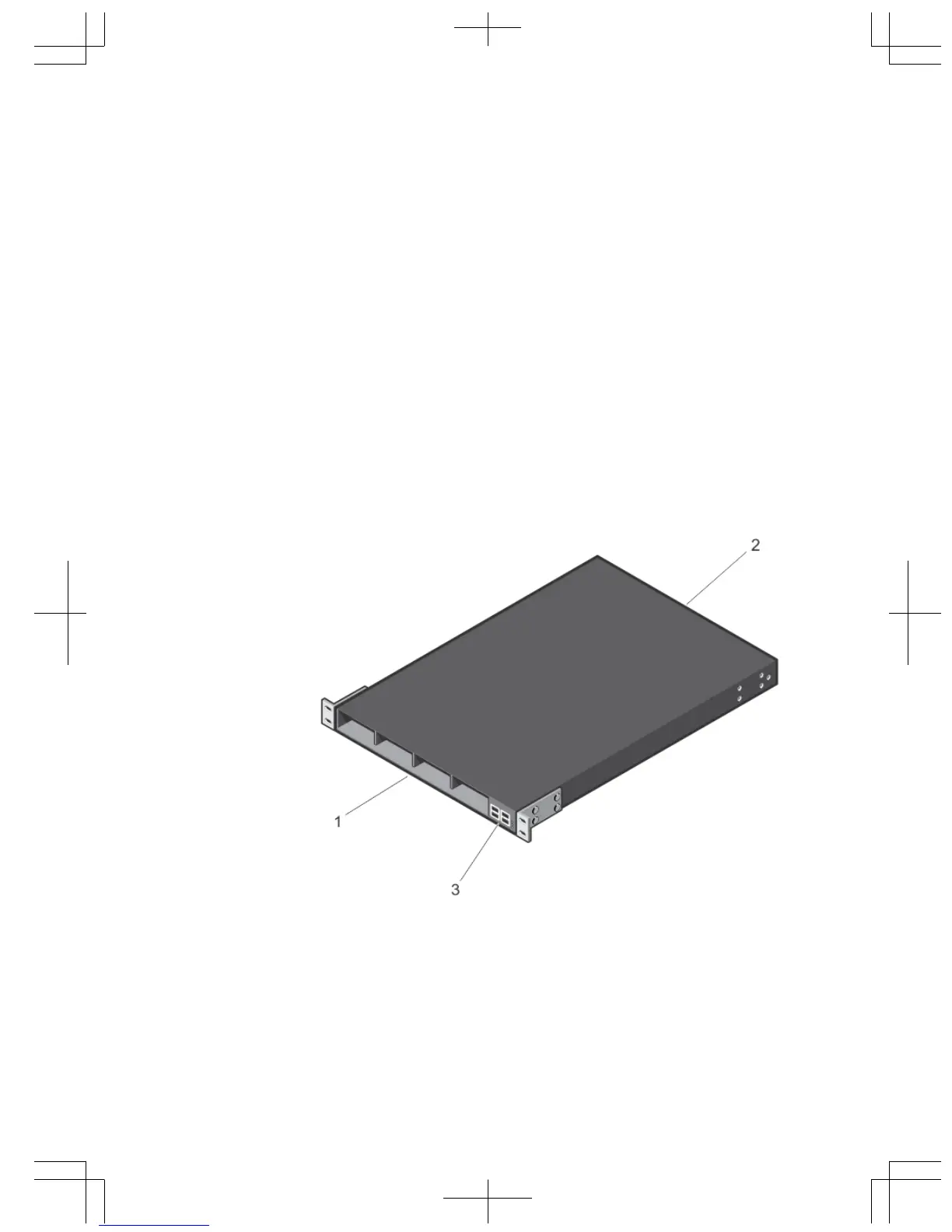

Рисунок 1. Панели ввода-вывода и силовые панели коммутатора S5000
1. Панель ввода-вывода
2. Силовая панель
3. Четыре порта 40GbE QSFP+ (каждый порт ТАКЖЕ поддерживает
режим 4 × 10GbE)
5
