Соглашение о нумерации портов
Четная нумерация портов обозначена снизу на панели ввода-вывода, а нечетная
нумерация портов модулей — сверху на панели ввода-вывода.

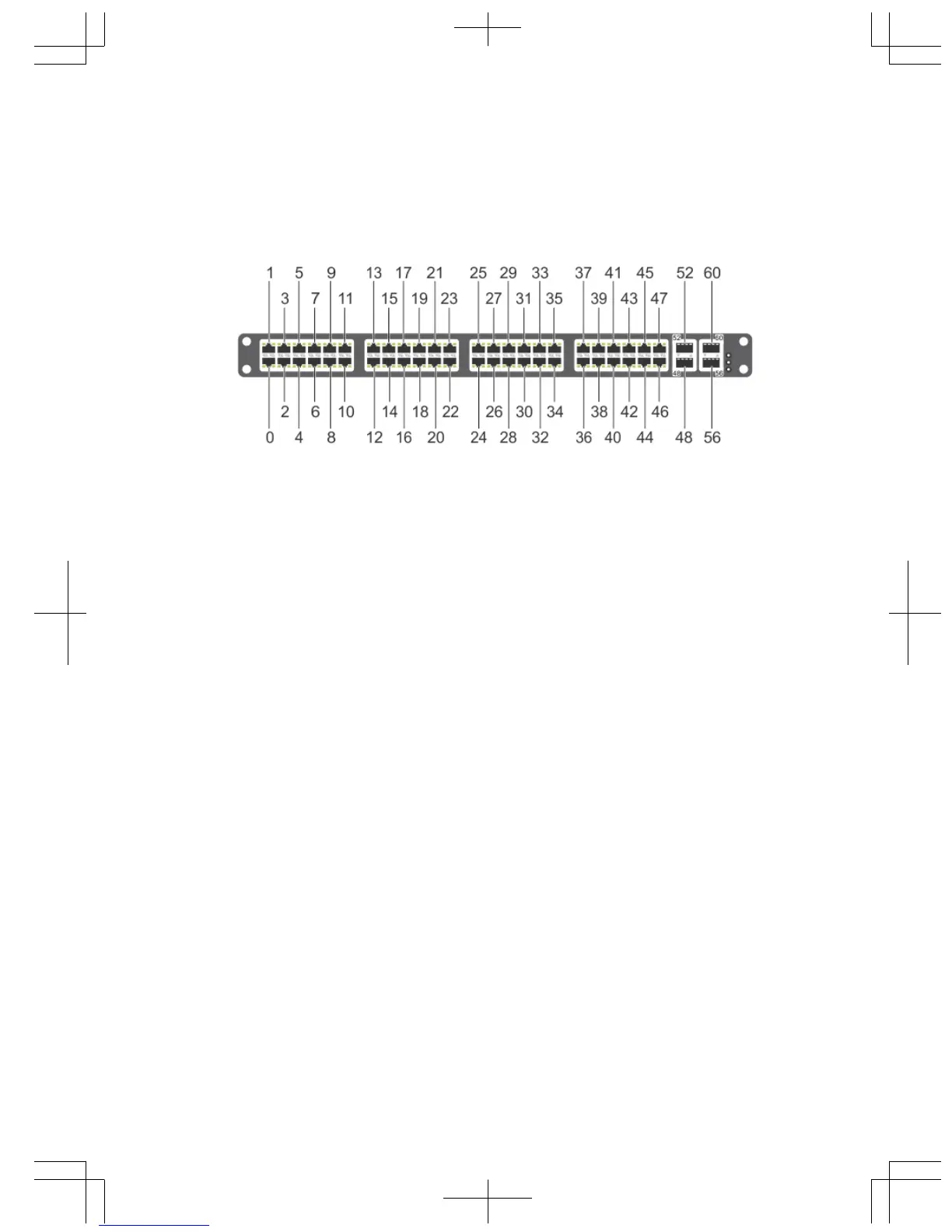

Рисунок 4. Нумерация портов
На предыдущем рисунке показаны четыре фиксированных порта передачи данных
40ГбE (порты 48, 52, 56 и 60) и четыре слота для подключаемых модулей на панели
ввода-вывода S5000. Вы также можете использовать порты 40ГбE в режиме 4 х
10ГбE.
Устройство S5000 поддерживает следующие возможные типы модулей:
• 12-портовый модуль Ethernet (скорость 1/10 Гбит/с) (слоты 0, 1, 2 или 3)
• 12-портовый модуль оптоволоконного канала (скорость 2/4/8 Гбит/с) (слот
0)
Допустимые номера слота представляют собой номера устройств стека (от 0 до 11).
Допустимые номера портов для каждого типа интерфейса имеют следующий вид:
• 1GbE: порты 0 - 47
• 10GbE: порты 0 - 63
• 40GbE: порты 48, 52, 56 и 60
• Оптоволоконный канал: порты 0 - 11
• Управление: порт 0
9
