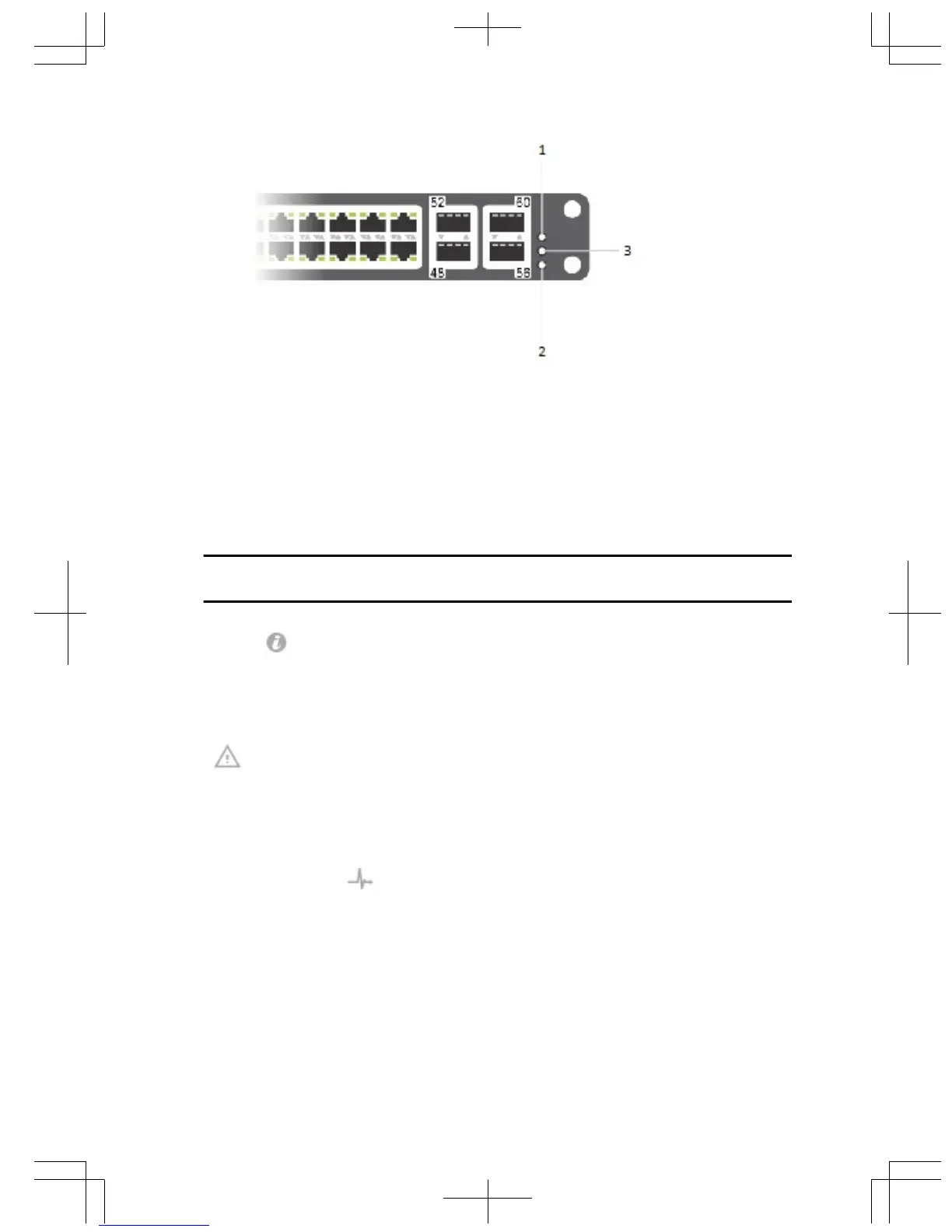

Рисунок 6. Системные светодиодные индикаторы (панель ввода-вывода)
1. Светодиодный индикатор маячка
2. Аварийный светодиодный индикатор
3. Светодиодный индикатор состояния системы
Таблица 47. Дисплей системных индикаторов (силовая панель и панель ввода-
вывода)
Наклейка Цвет индикатора/
дисплей
Описание
Светодиодный индикатор
маячка
• Не светится
• Синий
• Не работает
• Системный
маячок/локатор
Аварийный
светодиодный индикатор
• Не светится
• Горит желтым
цветом
• Горит красным
цветом
• Нет сигнала
тревоги
• Незначительный
сигнал тревоги
• Критический
сигнал тревоги
Светодиодный индикатор
состояния системы
• Не светится
• Горит зеленым
цветом
• Мигает зеленым
цветом
• Горит желтым
цветом
• Напряжение
отсутствует
• Нормальная
работа
• Выполняется
загрузка системы
• Неисправность
платы в системе
11
