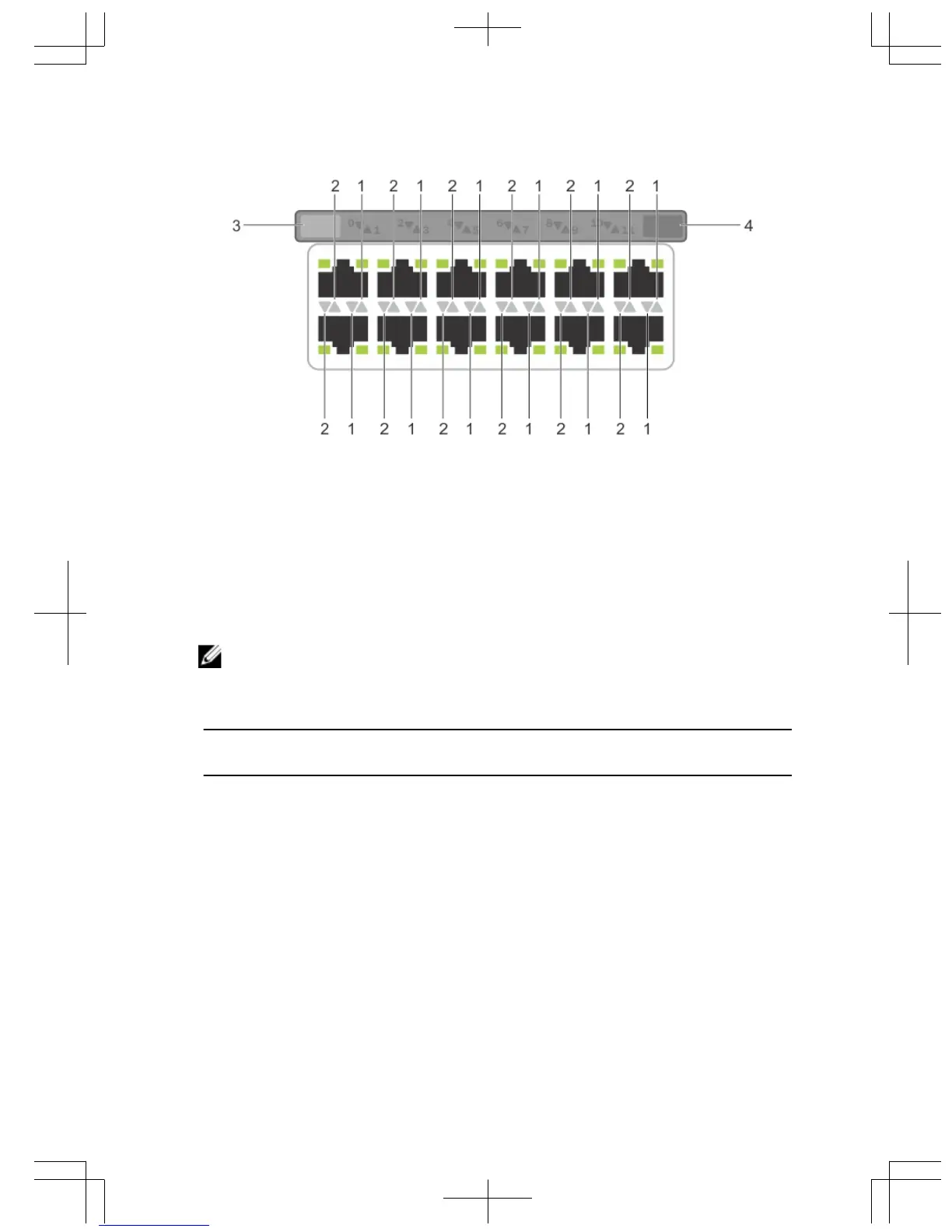

Рисунок 7. Светодиодные индикаторы модуля
1. Светодиодный индикатор маячка локатора порта
2. Светодиодный индикатор связи порта/активности
3. Светодиодный индикатор маячка локатора
4. Светодиодный индикатор состояния модуля
ПРИМЕЧАНИЕ: Треугольники, указывающие вниз и вверх, обозначают
индикаторы нижнего и верхнего порта соответственно.
Таблица 48. Индикаторы порта/модуля Ethernet
Наклейка Цвет индикатора/
дисплей
Описание
Светодиодный индикатор
маячка локатора порта
• Не светится
• Синий
• Не работает
• Маячок/локатор
порта
Светодиодный индикатор
связи порта/активности
• Не светится
• Горит зеленым
цветом
• Мигает зеленым
цветом
• Связь отсутствует
или интерфейс
выключен
• Связь
установлена, и
интерфейс
включен (модуль
Ethernet)
13
