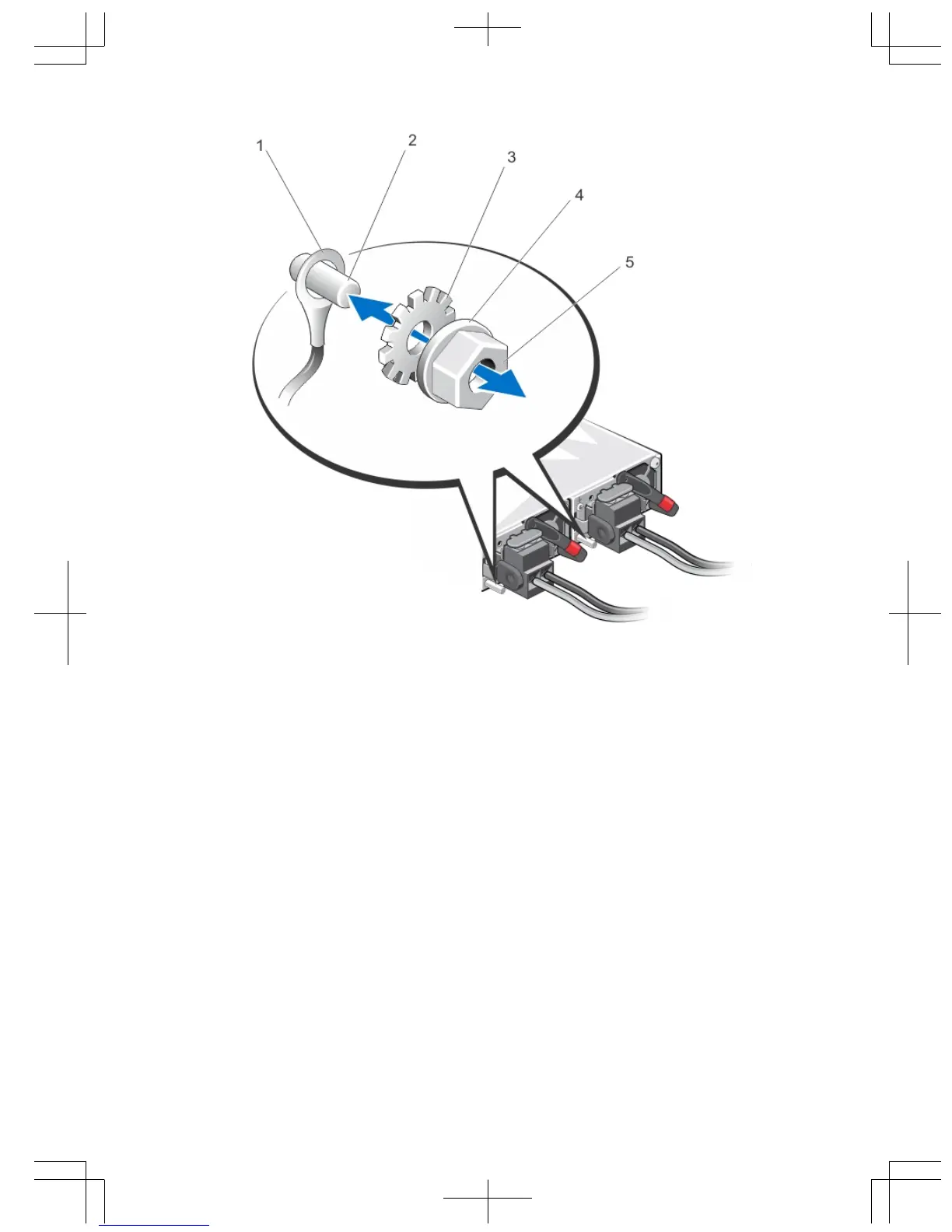

Рисунок 17. Сборка и подключение защитного заземляющего провода к блоку
питания постоянного тока
1. Провод защитного
заземления
2. Заземляющая стойка
3. Стопорная шайба
4. Пружинная шайба
5. Гайка №6–32
Что необходимо помнить при установке блока питания
постоянного тока
• При использовании источника питания постоянного тока, отклейте
защитный слой с наклейки «Постоянный ток» и приклейте ее на основную
нормативную этикетку, которая находится на нижней части корпуса
коммутатора S5000. Поместите эту наклейку электрическими параметрами
переменного тока, в месте, обозначенном пунктирной линией.
• Блок питания необходимо вставлять в слот плавно. Не прикладывайте
чрезмерного усилия при установке блока питания в слот, поскольку это
31
