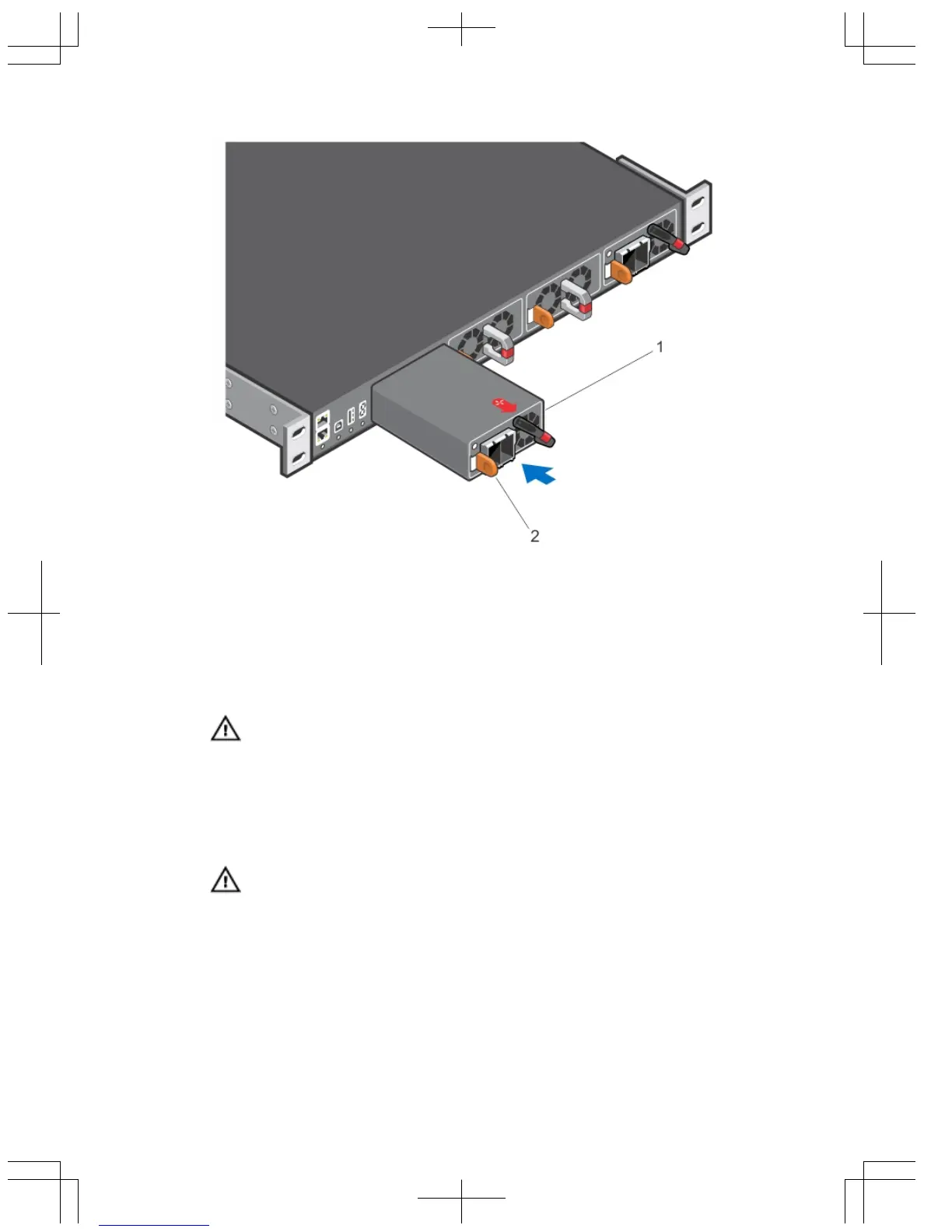

Рисунок 18. Установка блока питания постоянного тока
1. Слот 0 (для блока питания постоянного тока 0)
2. Защелка
3. Снимите изоляцию с концов проводов источника постоянного тока, очистив
приблизительно 13 мм (0,5 дюйма) медной проволоки.
ПРЕДУПРЕЖДЕНИЕ: Замена полярности при подключении
проводов питания от источника постоянного тока может привести к
повреждению блока питания или системы.
4. Вставьте концы медной проволоки в ответные части разъема и затяните
невыпадающие винты в верхней части ответного разъема с помощью отвертки
Phillips № 2.
ПРЕДУПРЕЖДЕНИЕ: Для защиты блока питания от
электростатического разряда следует накрыть винты резиновой
заглушкой, прежде чем вставлять ответную часть разъема в блок
питания.
5. Поверните резиновую заглушку по часовой стрелке, чтобы установить ее на
невыпадающие винты.
6. Вставьте ответную часть разъема в блок питания.
34
