DC Güç ve Dönüş Kabloları için Ferrit Boncuğu Monte Etme
Ana modülün DC güç ve dönüş kablolarına bir ferrit boncuk ekleyin. Boncuğu tek döngü
ile takın.
1.
Ferrit boncuğu, girintiler yukarı bakacak şekilde açın.
2.
Kablonun iki dönüşü ferritin içine sığıyorsa, DC güç ve dönüş kablolarını ferrit
boncuğun etrafına iki kez sarın. Aksi takdirde, ferriti her iki kablonun üzerine
kelepçeleyin.

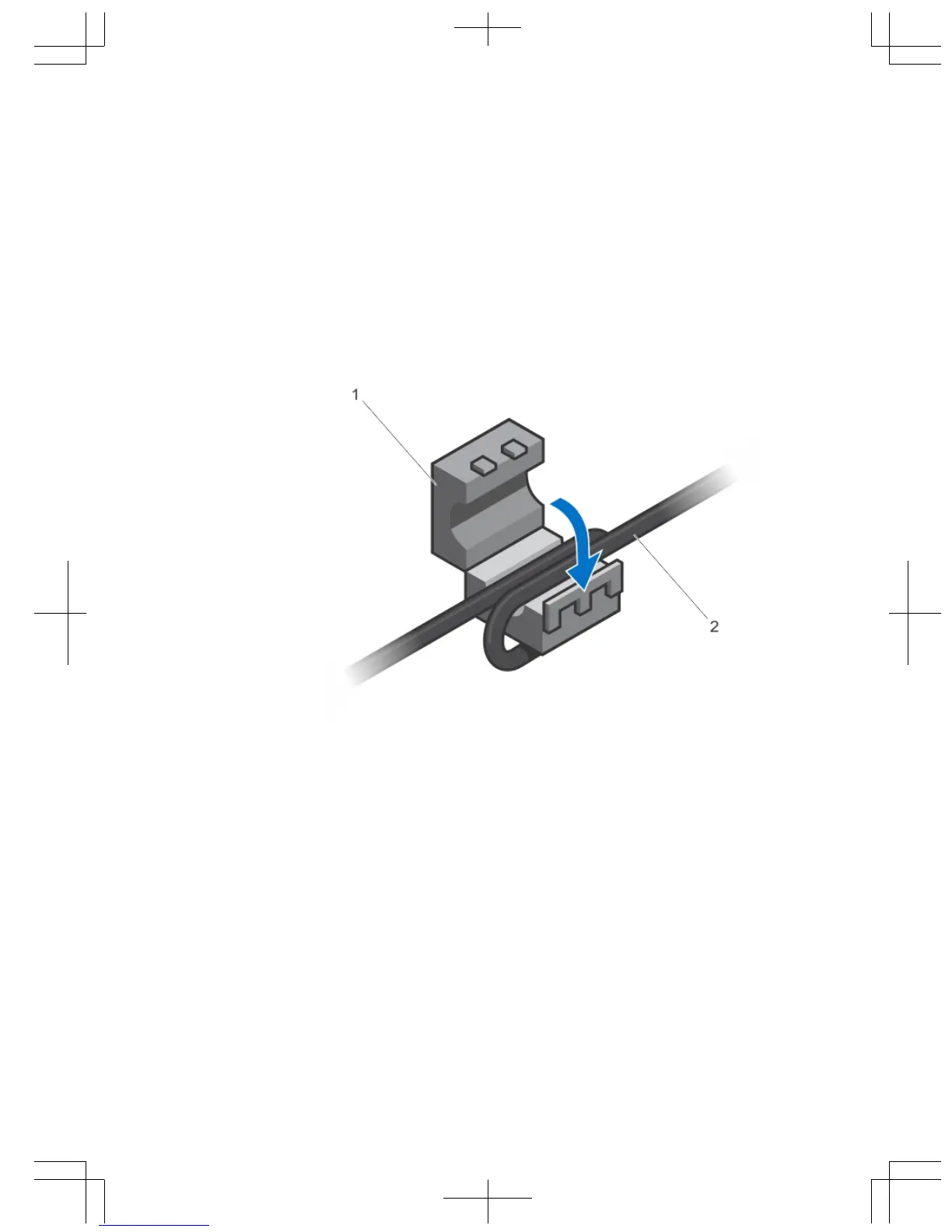

Rakam 20. DC Güç ve Dönüş Kabloları için Ferrit Boncuğu Monte Etme
1. Ferrit Boncuk
2. DC Güç ve Dönüş Kabloları
3.
DC güç ve dönüş kablolarının ucundan yaklaşık 4-5 inçi ferritten dışarı çıkmış olarak
bırakın.
4.
Ferrit boncuğu yerine yerleştirerek kapatın.
Güç Kablolarını Sabitleme
1.
Sistemin güç kablolarını aşağıdaki şekilde gösterilen biçimde eğin ve kablo şeridine
takın.
31
