4. Entfernen Sie das gesamte Verpackungsmaterial.
5. Untersuchen Sie den Switch und das Zubehör auf Schäden.
Wichtige Informationen bevor Sie fortfahren
• Machen Sie sich mit dem E/A- und dem Einschubbereich am Gehäuse vertraut.
Der E/A-Bereich hat vier Ports mit 40 GbE auf der rechten Seite des Bereichs,
siehe Abbildung 1. Der Einschubbereich hat die vier festen Steckplätze für die
Stromversorgung, Leuchtdioden und USB-Steckplätze auf der linken Seite des
Bereichs, siehe Abbildung 3.
• Machen Sie die Steckplätze 0, 1, 2 und 3 im E/A-Bereich ausfindig, siehe
Abbildung 2. Sie können in Steckplatz 0 ein Fibre Channel-Modul einfügen. Sie
können die Ethernet-Module in Steckplatz 0, 1, 2 und 3 installieren.
• Machen Sie die Steckplätze 0, 1, 2 und 3 im Einschubbereich ausfindig, siehe
Abbildung 3. Netzteile können nur in Steckplätze 0 und 3 eingesetzt werden. Die
Lüftermodule können in einen beliebigen Steckplatz eingesetzt werden.

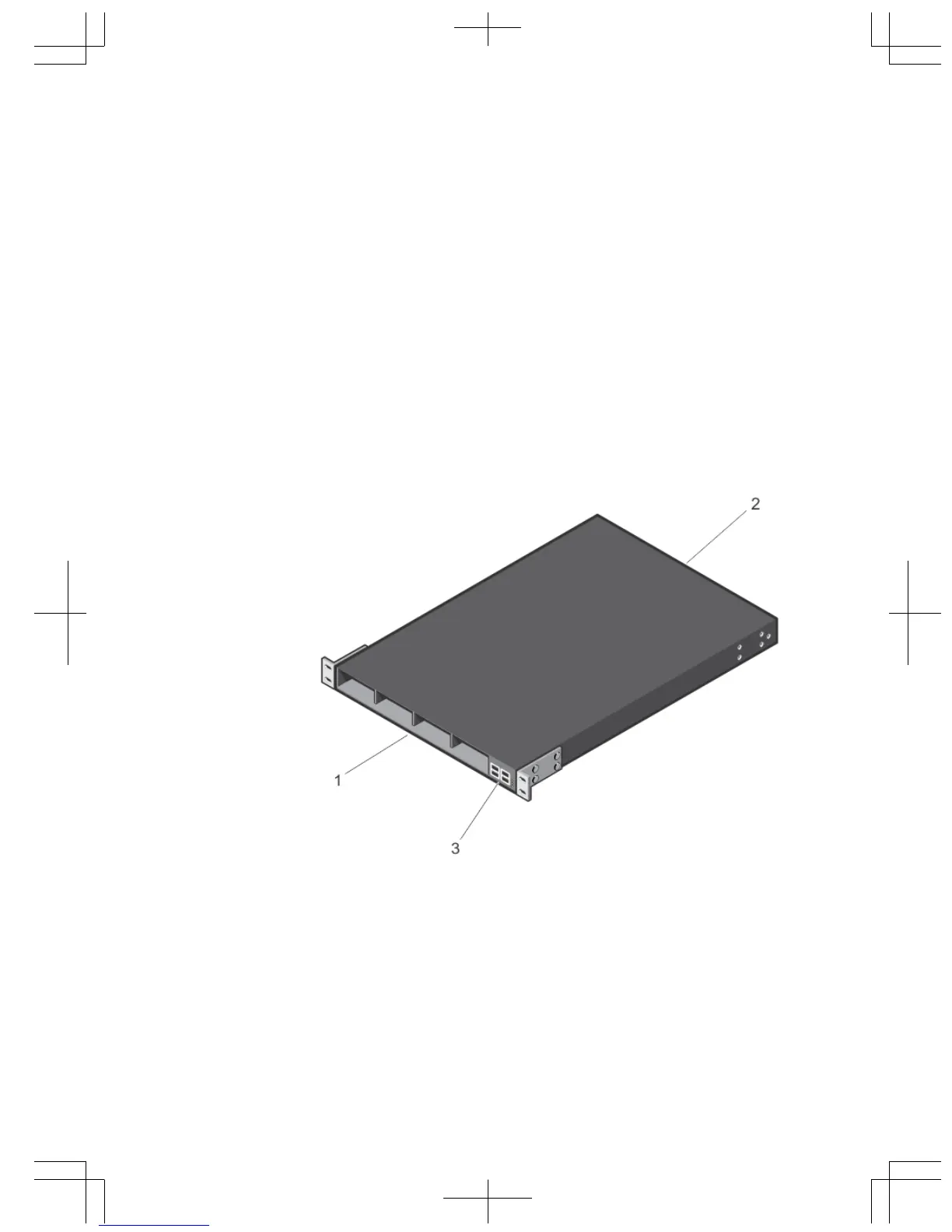

Abbildung 1. S5000 E/A- und Einschubbereiche
1. E/A-Platine
2. Einschubbereich
3. Vier 40 GbE QSFP+-Ports (jeder Port unterstützt AUSSERDEM den 4 × 10
GbE-Modus)
5
