– 12-Port-Fibre Channel-Module (2 G/4 G/8G Datendurchsatz)
• 4 × 40 GbE QSFP+-Ports und LEDs

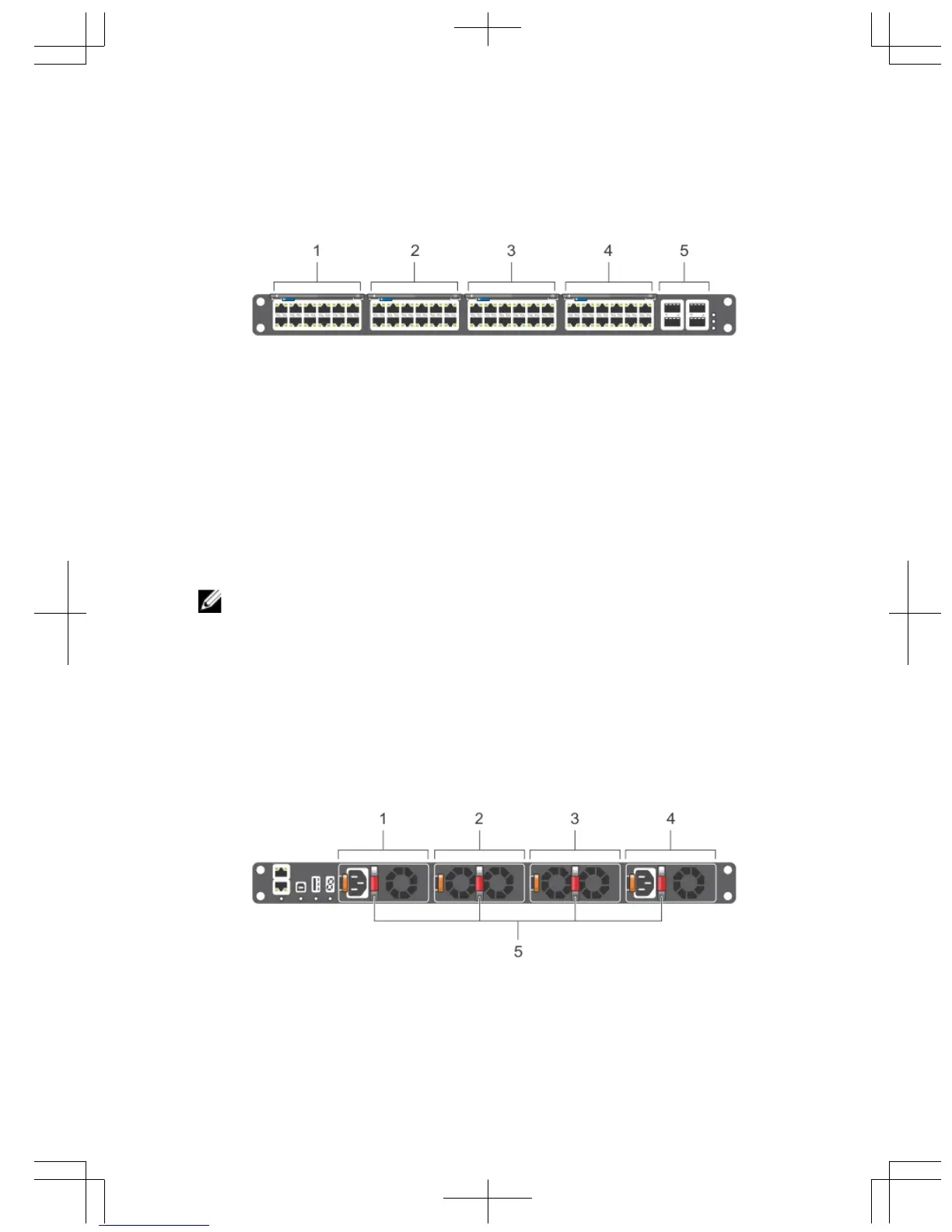

Abbildung 2. E/A-Bereich des S5000
1. Steckplatz 0 (unterstützt Ethernet-
und Fibre Channel-Module)
2. Steckplatz 1 (unterstützt nur
Ethernet-Module)
3. Steckplatz 2 (unterstützt nur
Ethernet-Module)
4. Steckplatz 3 (unterstützt nur
Ethernet-Module)
5. Vier 40 GbE QSFP+-Ports (jeder Port
unterstützt AUSSERDEM den 4 × 10
GbE-Modus)
ANMERKUNG: Die LED-Anzeigen für den Systemstatus befinden sich auf beiden
Seiten des Gehäuses. Die Lüfter- und Energiestatus-LEDs befinden sich auf im
Einschubbereich.
Einschubbereich
Die Seite des Einschubbereichs der Plattform enthält die Lüfter- und
Stromversorgungsmodule.
Abbildung 3. Stromversorgungen und Lüftermodule des S5000
