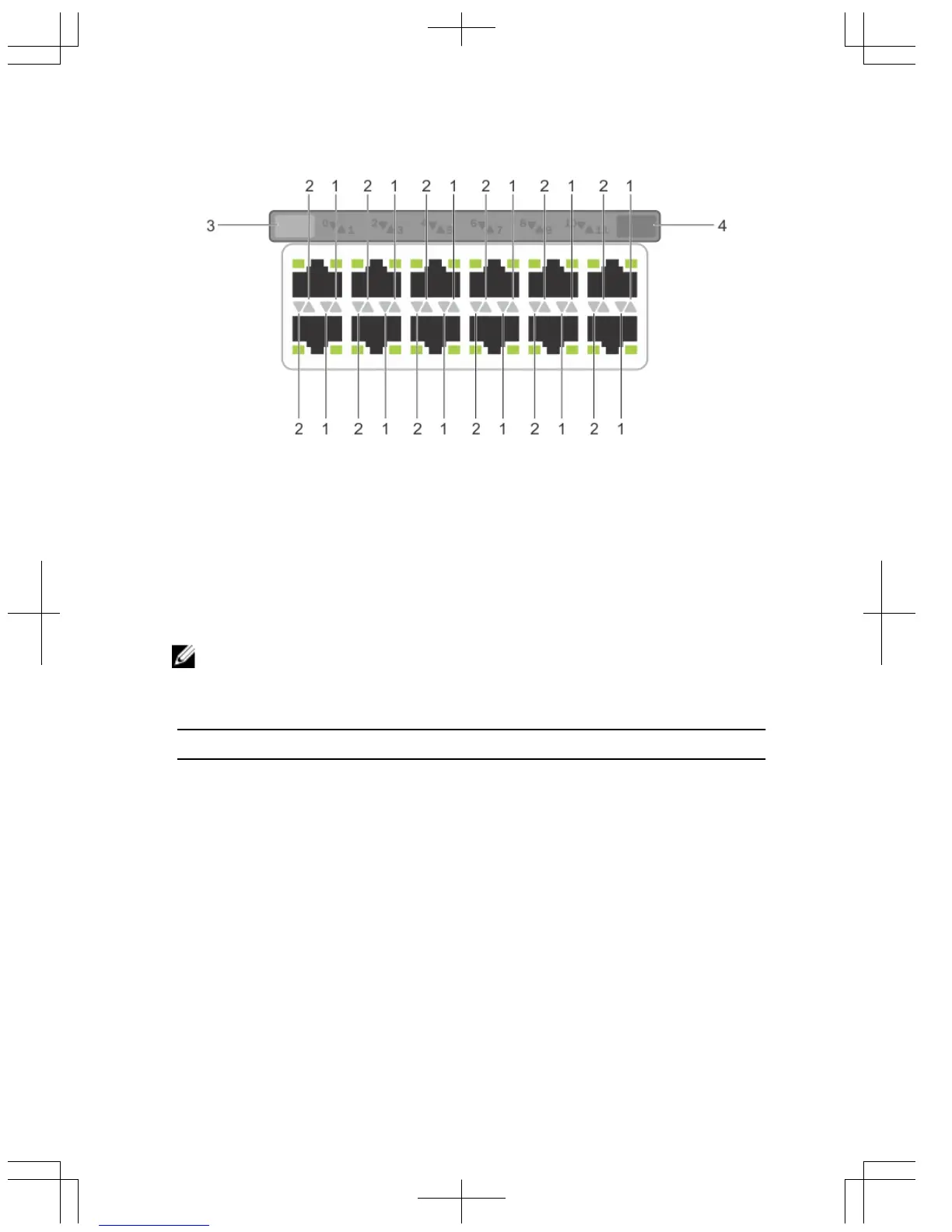

Abbildung 7. Modul-LEDs
1. Port-Positionssignal-LED
2. Portlink/Vorgangs-LED
3. Modul-Positionssignal-LED
4. Modulstatus-LED
ANMERKUNG: Die nach unten und nach oben zeigenden Dreiecke zeigen jeweils
die unteren und oberen LEDs an.
Tabelle 12. Ethernet-Port/Modul-LEDs
Label LED-Farbe/-Anzeige Beschreibung
Port-Positionssignal-LED
• Aus
• Blau
• Keine Aktivität
• Portblinklicht/-
Positionsgeber
Portlink/Vorgangs-LED
• Aus
• Durchgängig grün
• Grün, blinkend
• Kein Link oder
Schnittstelle
deaktiviert
• Link vorhanden und
Schnittstelle
aktiviert (Ethernet-
Modul)
• Port ist aktiv
12
