Installieren des Ferritkerns für Gleichstrom- und
Stromrückleitungskabel
Fügen Sie dem Gleichstrom- und Stromrückleitungskabel des Mastermoduls einen
Ferritkern hinzu. Installieren Sie den Kern mit einer einfachen Wicklung.
1. Öffnen Sie den Ferritkern mit den Vertiefungen nach oben.
2. Wickeln Sie die Gleichstrom- und Stromrückleitungskabel zweimal um den
Ferritkern, wenn zwei Kabelwicklungen in den Ferritkern passen. Andernfalls
klemmen Sie den Ferritkern einfach an beide Kabel.

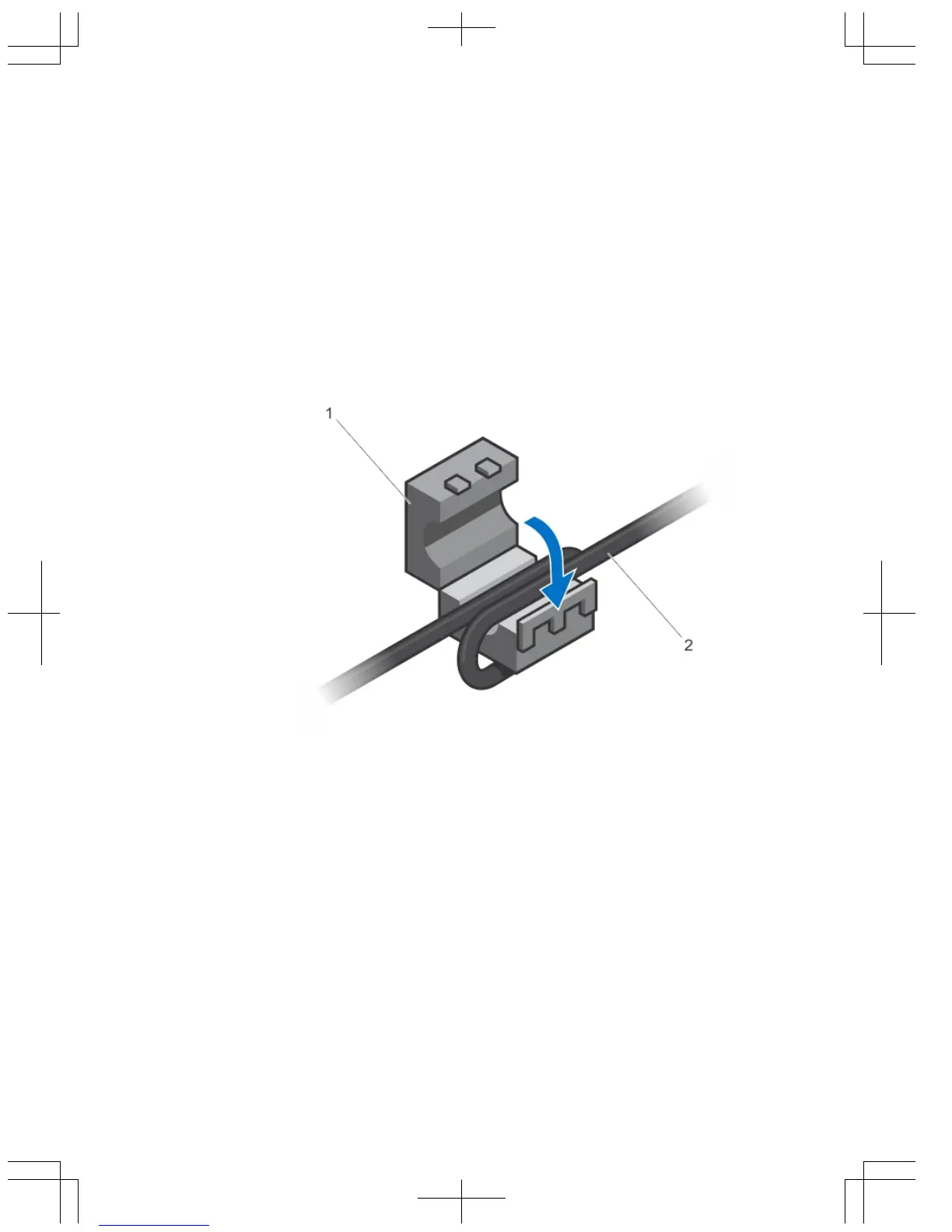

Abbildung 20. Installieren des Ferritkerns für Gleichstrom- und Stromrückleitungskabel
1. Ferritkern
2. Gleichstrom- und Stromrückleitungskabel
3. Lassen Sie etwa 4 bis 5 Zoll ( 10,2 - 12,7 cm) der Gleichstrom- und
Stromrückleitungskabelenden aus dem Ferritkern herausragen.
4. Lassen Sie den Schnappverschluss des Ferritkerns einrasten.
Befestigen der Stromversorgungskabel
1. Biegen Sie die Systemstromkabel wie in der folgenden Abbildung und befestigen
Sie diese an der Kabelklemme.
34
