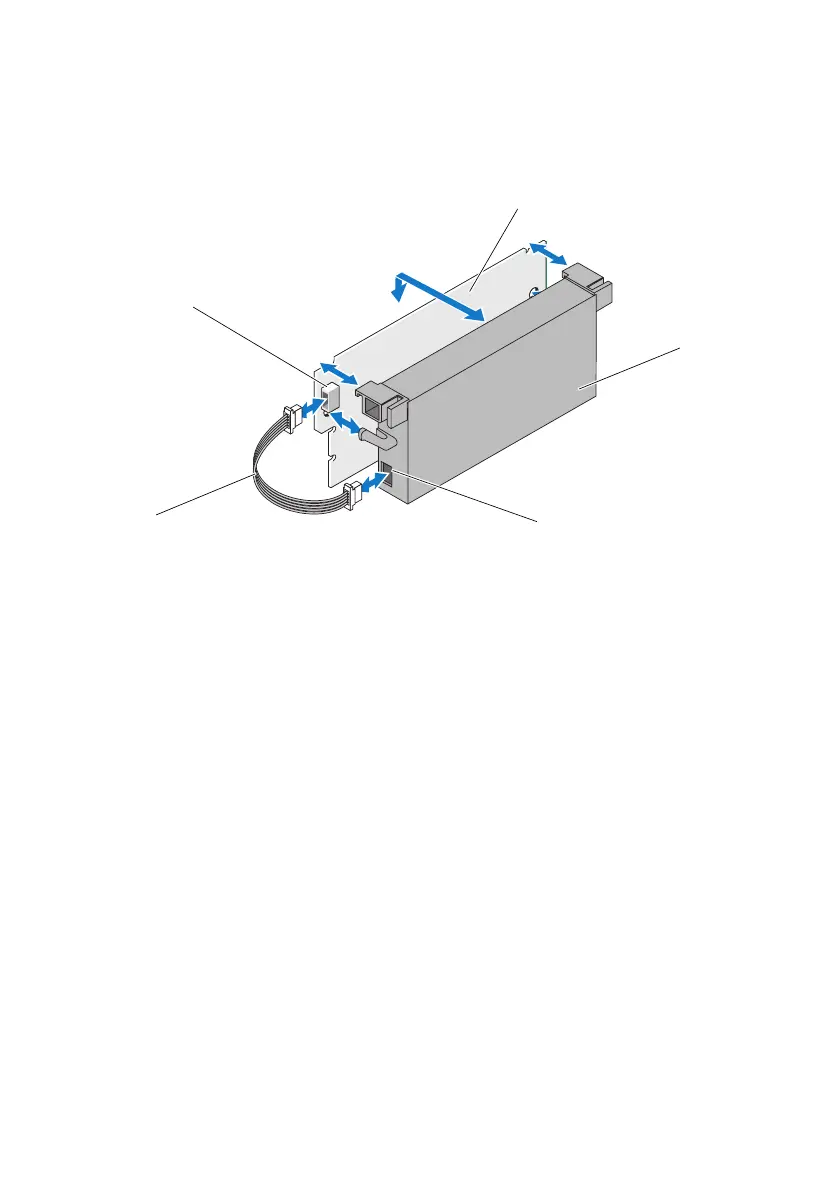

Рис. 1$2. Удаление и установка аккумулятора и кабеля аккумулятора на модуле DIMM
6
Распакуйте новый переносной резервный аккумулятор (TBBU). При работе
соблюдайте все процедуры антистатической защиты.
7
Вставьте один конец кабеля аккумулятора в разъем на модуле памяти
DIMM, а другой конец — в разъем на новом аккумуляторе.
8
Поместите верхний край аккумулятора над верхним краем модуля памяти
DIMM таким образом, чтобы кронштейны, расположенные по бокам
аккумулятора, вошли в пазы на модуле памяти DIMM. См. Рис.1-2.
9
Чтобы не повредить модуль, совместите край с ключом модуля памяти
DIMM с физическим разделителем гнезда для модуля памяти.
10
Вставьте модуль памяти DIMM в гнездо для модуля памяти. Осторожно с
постоянным усилием нажмите на оба конца или середину модуля DIMM,
чтобы фиксаторы попали в специальные пазы, расположенные по обеим
сторонам модуля DIMM. См. раздел Рис.1-2.
1 кабель аккумулятора 2 разъем на модуле DIMM 3 модуль DIMM
4 аккумулятор 5 разъем на аккумуляторе
3
2
4
5
1
