51
3" MINIMUM
3" MINIMUM
3" MINIMUM
3" MINIMUM
28" MINIMUM
21" MINIMUM

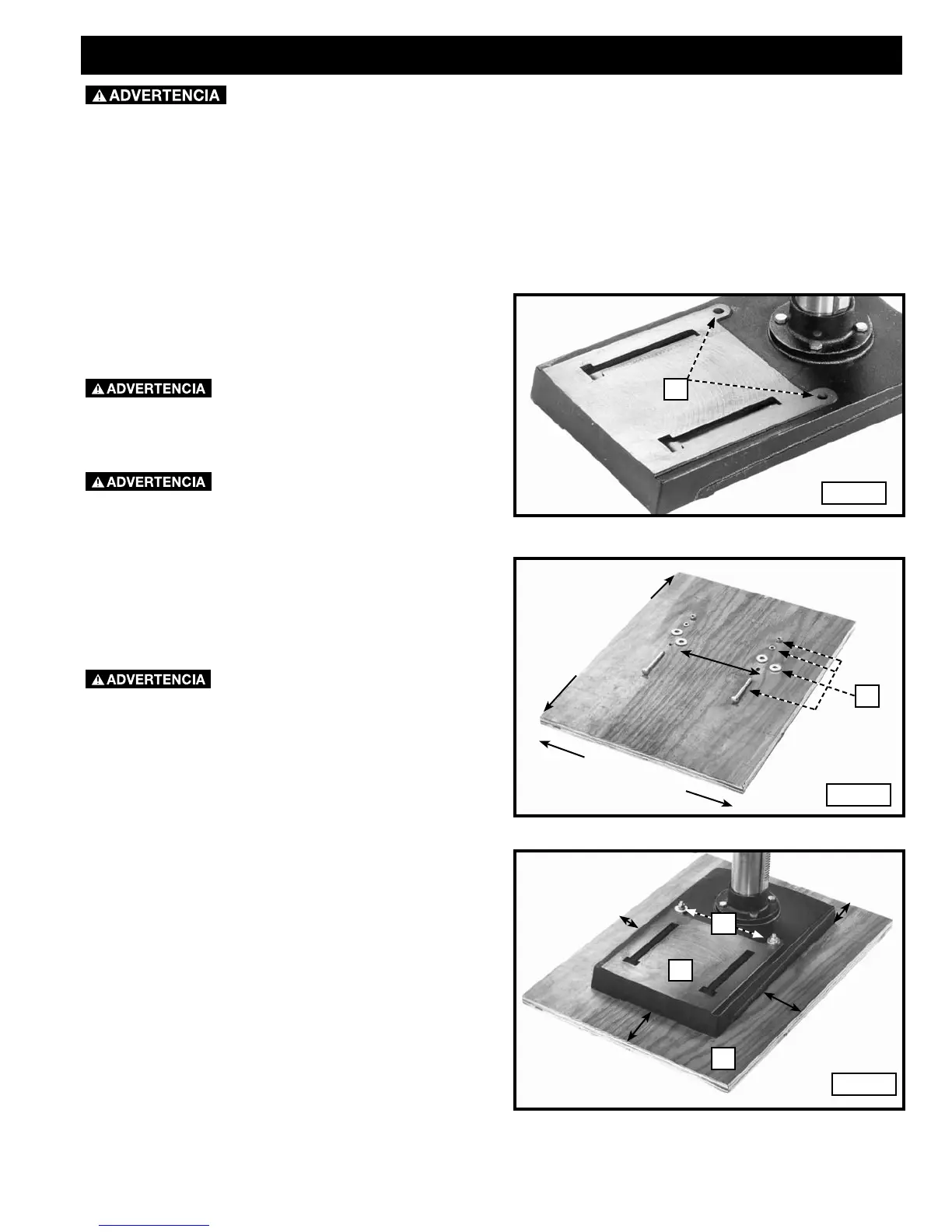

1. Si se va su prensa del taladro a ser utilizada en una
localización permanente, la base de la prensa del
taladro se debe asegurar a la superficie de soporte
con los sujetadores a través de los dos agujeros
de montaje, (A) Fig. 3, en la base de la prensa del
taladro.
RIESGO DE LA OPERACIÓN
INSEGURA. Si usted no sujeta su taladro clave una manera
permanente, la prensa del taladro debe ser sujetado a un
tablero del montaje del chapeado para evitar que la prensa
del taladro incline encima durante uso normal.
RIESGO DE LA OPERACIÓN
INSEGURA. Utilice un buen grado del chapeado con un
grueso mínimo del 3/4 pulg. no haga el tablero del montaje
de tablero de partícula puesto que el tablero de partícula
se rompe fácilmente.
2. Utilice una base del tablero del chapeado, con las
dimensiones mínimas según lo demostrado en Fig.
4 para montar la base de la prensa del taladro a una
superficie de soporte.
3. Ponga la Fig. 5 de la base de la prensa del taladro (D),
centrada en la superficie de soporte (E).
RIESGO DE LA OPERACIÓN
INSEGURA. Se cercioran de es por lo menos los 3 pulg. en
los cuatro lados de la base según lo demostrado en fig. 5.
4. Perfore dos agujeros del diámetro del 3/8 pulg. a
través de la Fig. 3 de los agujeros (A) en la base de
la prensa del taladro, y en la Fig. 5 de soporte de la
superficie (E).
NOTA: Coloque un pedazo del desecho de madera por
debajo de la superficie de soporte al perforar los agujeros
directos de modo que el pedacito de taladro no dañe el
piso debajo de la superficie de soporte.
5. Sujete la base de la prensa del taladro al tablero del
montaje usando los pernos del carro, las arandelas
planas, las arandelas de cierre, y la Fig. 4 de las
tuercas de tuerca hexagonal (C), equipada con su
prensa del taladro. Los agujeros para las cabezas del
perno de carro y las arandelas planas bajo tablero
deben ser avellanados de modo que las cabezas del
perno sean rasantes o debajo del fondo del tablero.
Se cercioran de utilizar una arandela plana, la arandela
de cerradura y la tuerca de tuerca hexagonal sobre la
base de la prensa del taladro según lo demostrado en
(F) fig. 5.
blocage et un écrou hexagonal au-dessus de la
base de la perceuse à colonne comme indiqué en (F), fig.
5.
Fig. 3
Fig. 4
Fig. 5
A
C
F
E
D
ENSAMBLAJE
RIESGO DE LA OPERACIÓN INSEGURA. Para su propia seguridad, no conecte la maquina a la
fuente de energia hasta que la maquina haya sido ensamblada por completo y usted haya leido y entendido completamente el
manual del propietario.
HERRAMIENTAS DE ENSAMBLAJE REQUERIDAS
3mm y 5mm llaves de tuerca hexagonal (provistas)
10mm, 17mm y 24mm llaves de zócalo (no provistas)
ESTIMACIÓN DEL TIEMPO DE ENSAMBLAJE
La asamblea para esta máquina toma aproximadamente 30 minutos a 1 hora.
