OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE




L'ESTIMATION DE TEMPS D'ASSEMBLEE

 



RISQUE D’UTILISATION DAN-GEREUSE.

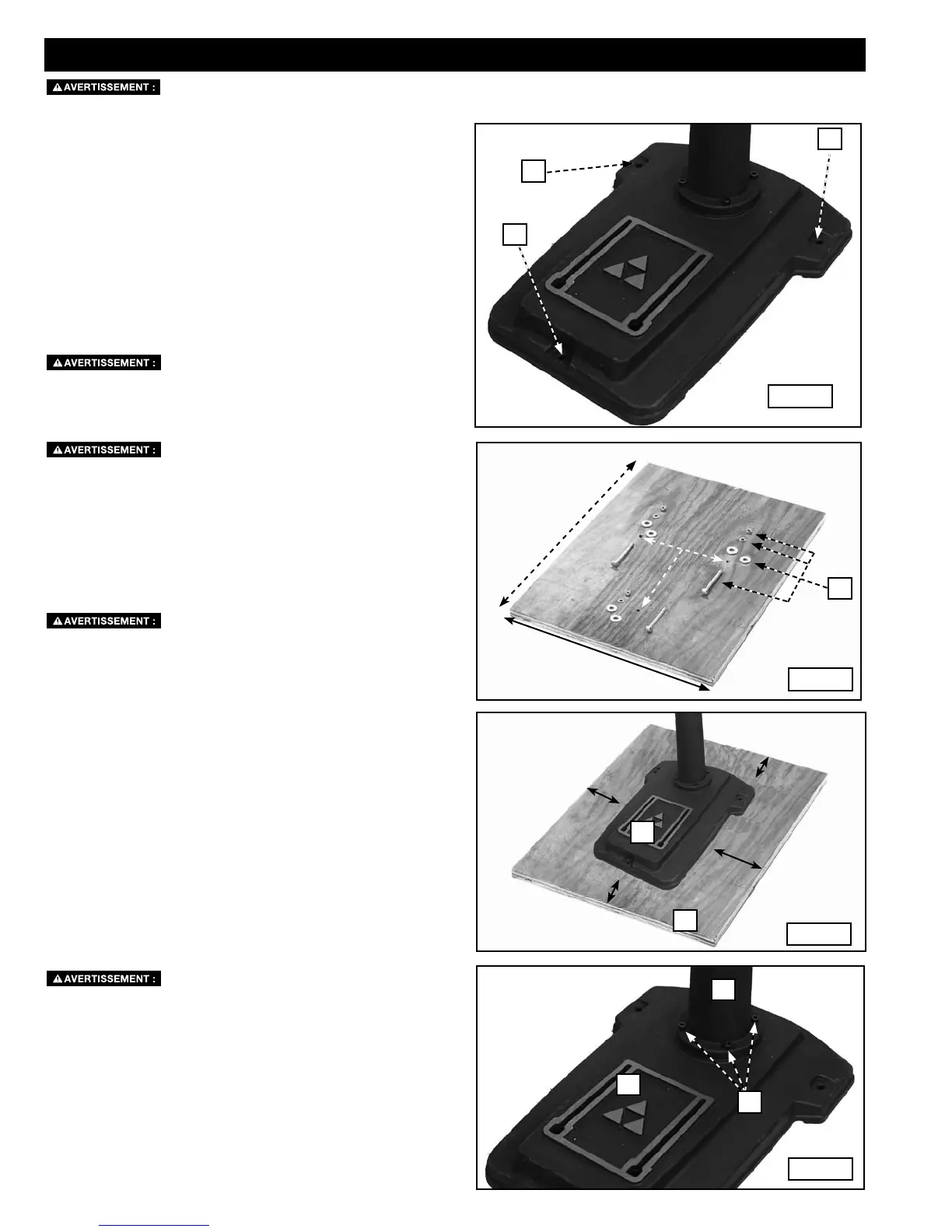

Si la perceuse à colonne n’est pas fixée de façon
permanente, la fixer sur une planche de montage en
contreplaqué pour empêcher la perceuse à colonne de
basculer en cours d’utilisation normale.
RISQUE D’UTILISATION DAN-GEREUSE.
Utiliser du contreplaqué de bonne qualité et d’une
épaisseur minimale de 19 mm (3/4 po). Ne pas construire
de planche de montage en aggloméré car l’aggloméré se
fend facilement.
 


           

RISQUE D’UTILISATION DAN-GEREUSE.
S’assurer que la planche de contreplaqué dépasse au
moins de 76,2 mm (3 po) des quatre côtés de la base
comme le montre la fig. 5.
       


REMARQUE :    
        


5.            
       
       
         


        
        


RISQUE D’UTILISATION DANGEREUSE.
Il faut fixer la base en contreplaqué au sol ou à la surface
d’appui si la perceuse à colonne a tendance à vibrer, glisser
ou avancer durant une opération courante.
 



ASSEMBLAGE
Pour réduire le risque de blessures corporelles graves, éteindre l’outil et le débrancher avant
d’installer et de retirer tout accessoire, avant d'ajuster ou de modifier les réglages ou lors de réparations.


A
B
Fig. 1
A
A
A
C
Fig. 4
3" (7.6 cm)
MINIMUM
28" (71 cm)
MINIMUM
21" (53 cm) MINIMUM
Fig. 2
Fig. 3
C
E
D
3" (7.6 cm)
MINIMUM
3" (7.6 cm)
MINIMUM
3" (7.6 cm)
MINIMUM
