ASSEMBLAGE
Un
démarrage accidentel peut provoquer des blessures.
OUTILS NÉCESSAIRES POUR L’ASSEMBLEE
L'ESTIMATION DE TEMPS D'ASSEMBLEE
ASSEMBLAGE DU SOCLE

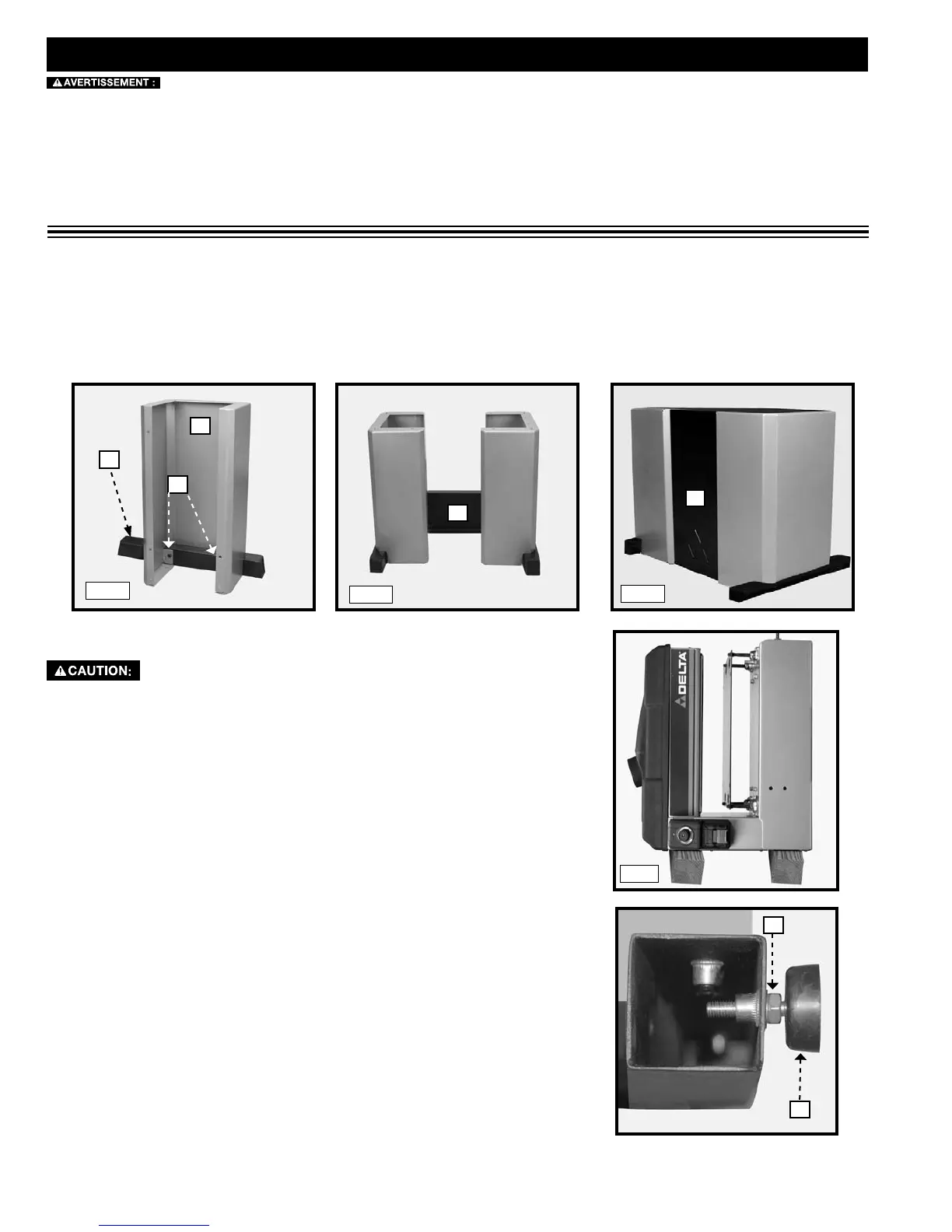

1. Sélectionner l’une des pièces latérales (A), fig. 1A, et y fixer un des pieds (B) au moyen de deux boulons M8 (C) et de deux
rondelles plates M8. Fixer l’autre pied à l’autre
pièce latérale.
2. Fixer la fixation dorsale (D) aux deux pièces latérales.
3. Attacher la pièce centrale (E) au reste de l’assemblage. Serrer fermement tout le matériel.
Fig. 1B
Fig. 1C
1/2" Open-end wrench 1/4" Hex wrench
L’Assemblée pour cette machine prend une à deux heures.
D
E
HOW TO ATTACH THE SANDER TO THE STAND
Fig. 2
1. Déposer l’appareil sur son côté (fig. 2), appuyé sur
deux blocs de bois (non fournis). Fixer le socle.
2. Positionner l’avant du socle (grand panneau noir (E) fig.
1C), à l’avant de l’appareil (sur le côté de l’interrupteur
d’alimentation). Faire correspondre les trous du socle
avec ceux de l’appareil. Insérer les boulons M8-20 et
les fixer au moyen des écrous à embase M8.
FIXATION DES PIEDS DE NIVELLEMENT AU SOCLE
1. Le pied de nivellement devrait déjà être muni d’un
contre-écrou. Dans le cas contraire, insérer le contre-
écrou (A), fig. 2A, sur le pied de nivellement (B).
2. Visser le pied de nivellement avec le contre-écrou dans
le trou pratiqué dans la patte.
3. AVEC LE PLUS GRAND SOIN, mettre l’appareil
debout.
4. Mettre l’appareil au niveau en tournant le pied de
nivellement (B) dans une direction ou une autre.
Lorsque l’appareil sera au niveau, serrez les contre-
écrous (A).
5. Insérer les capuchons sur les extrémités des pattes.
A
B
Fig. 1A
A
B
C
