37
1. Serrer les quatre boulons de montage de la table, les écrous
et les quatre boulons qui attachent les boulons d’élévation
à la plaque de fixation.
2. Relâcher la tension de la courroie crantée (voir l’ÉTAPE 1).
3. Avec une clé à fourche de 11,1 mm (7/16 po), desserrer
partiellement, sans les enlever, les quatre écrous (N), Fig.
43, qui retiennent les boulons d’élévation de droite.
4. Lever le côté droit de la table pour voir si les brides de tôle
sont libres. Abaisser la table et la secouer un peu pour la
replacer.
5. Resserrer les quatre écrous hexagonaux. Tendre la cour-
roie (voir l’ÉTAPE 1).
6. Si le mouvement de la table est encore serré, relâcher la
tension de la courroie. Utiliser une clé à fourche de 12,7
mm (1/2 po) pour desserrer les deux écrous sur le boulon
d’élévation gauche avant.
7. Lever de nouveau le côté gauche de la table pour voir si les brides sont libres.
8. Serrer les deux écrous hexagonaux. Tendre la courroie.
9. Ajuster la table.
REMARQUE : le couple requis pour faire bouger le module de la table devrait être de 3,39 N.m (30 po-lb). Si ce n’est pas le cas,
reprendre la procédure depuis le début.
1. En forma periódica, limpie y pase la aspiradora a la banda de alimentación.
2. De vez en cuando, limpie el aserrín de las cavidades del cilindro de lijado.
3. Aceite todos los casquillos de los rodillos de la mesa de alimentación y de los rodillos de presión delanteros y
traseros.
4. Aceiteloscojinetesdeempujedelostornillosdelamesadealimentación[Consulte(T)Fig.41].

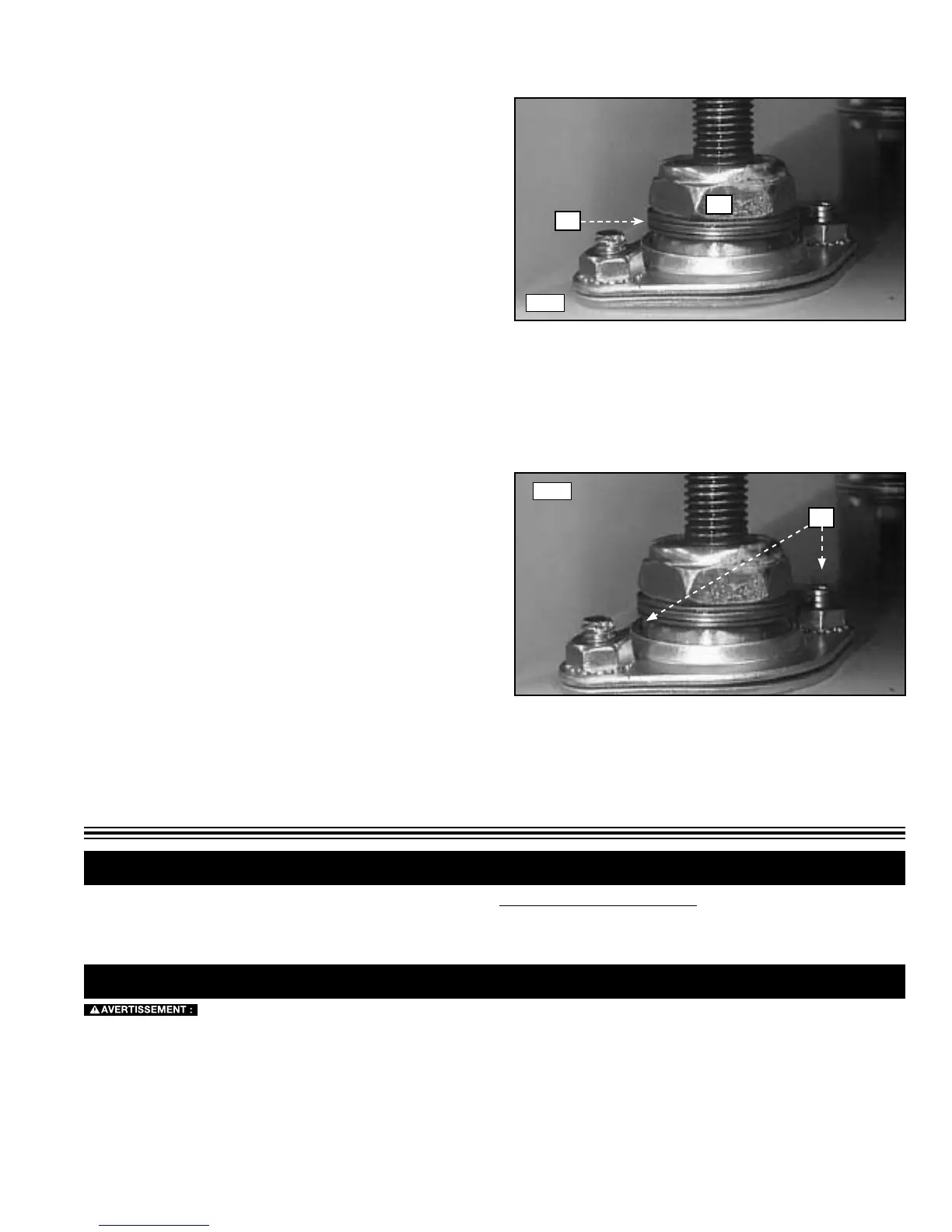

ÉTAPE 4 : ALIGNEMENT DES BAGUES DE BOULON D’ÉLÉVATION
Fig. 43
N
1. Un contre-écrou de 19 mm (3/4 po) se trouve à la base de
trois des boulons d’élévation (B), Fig. 42. Sous cet écrou,
il y a une rondelle de butée, un palier de butée et une
autre rondelle de butée (T), Fig. 42.
REMARQUE : le boulon d’élévation gauche avant recourt à un
contre-écrou qui doit rester serré.
2. Serrer le contre-écrou de façon à pouvoir glisser les
rondelles de butée latéralement, mais pas verticalement.
3. Si le contre-écrou est trop serré, la table bouge
difficilement.Silecontre-écrouesttroplâche,leponçage
manque de précision.
4. Pour effectuer un réglage, trouver l’écrou hexagonal
de 50,8 mm (2 po) sur le dessous de l’appareil, sous le
boulon d’élévation. Le tenir avec une clé à fourche de
50,8 mm (2 po) ou une pince. Utiliser une clé de 26,99
mm (1-1/16 po) pour desserrer ou serrer le contre-écrou
sur le dessus.
ÉTAPE 3 : VÉRIFICATION DE L’AJUSTEMENT DU CONTRE-ÉCROU
Fig. 42
Remarque : effectuer de petits réglages (1/16 de tour à la fois ou moins) pour éviter les dommages.
B
T
ENTRETIEN
DEPANNAGE
Pour l'assistance avec votre outil, visiter notre site web à www.deltaportercable.com pour une liste de centres de
maintenance ou appeler la ligne d'aide de Delta Machinery à 1-800-223-7278. (Canada: 1-800-463-3582).
Un
démarrage accidentel peut provoquer des blessures.
