30
FICHE TECHNIQUE DU MOTEUR
Le modèle 36-790 est doté d’un moteur triphasé de 7.5 cv et précâblé pour une tension de 230 V, 60 Hz. On peut
recâbler l’appareil pour une tension de 460 V o 208 V, 60 Hz.
CONNEXIONS ÉLECTRIQUES
pour réduire le risque de blessures, éteindre l’appareil et le débrancher avant d’installer ou de retirer
tout accessoire et avant d’effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des
blessures
graves.
Lemodèle36-790n’estpaspourvud’uncordond’alimentation.Ilestconçupouruneconnexionpermanenteàlasource
d’alimentation. Tous les raccordements électriques doivent être réalisés par un électricien professionnel conformément
au Code national de l’électricité ainsi qu’aux codes et aux ordonnances locaux. TOUJOURS METTRE L’APPAREIL
HORS TENSION AVANT DE LE RÉPARER.

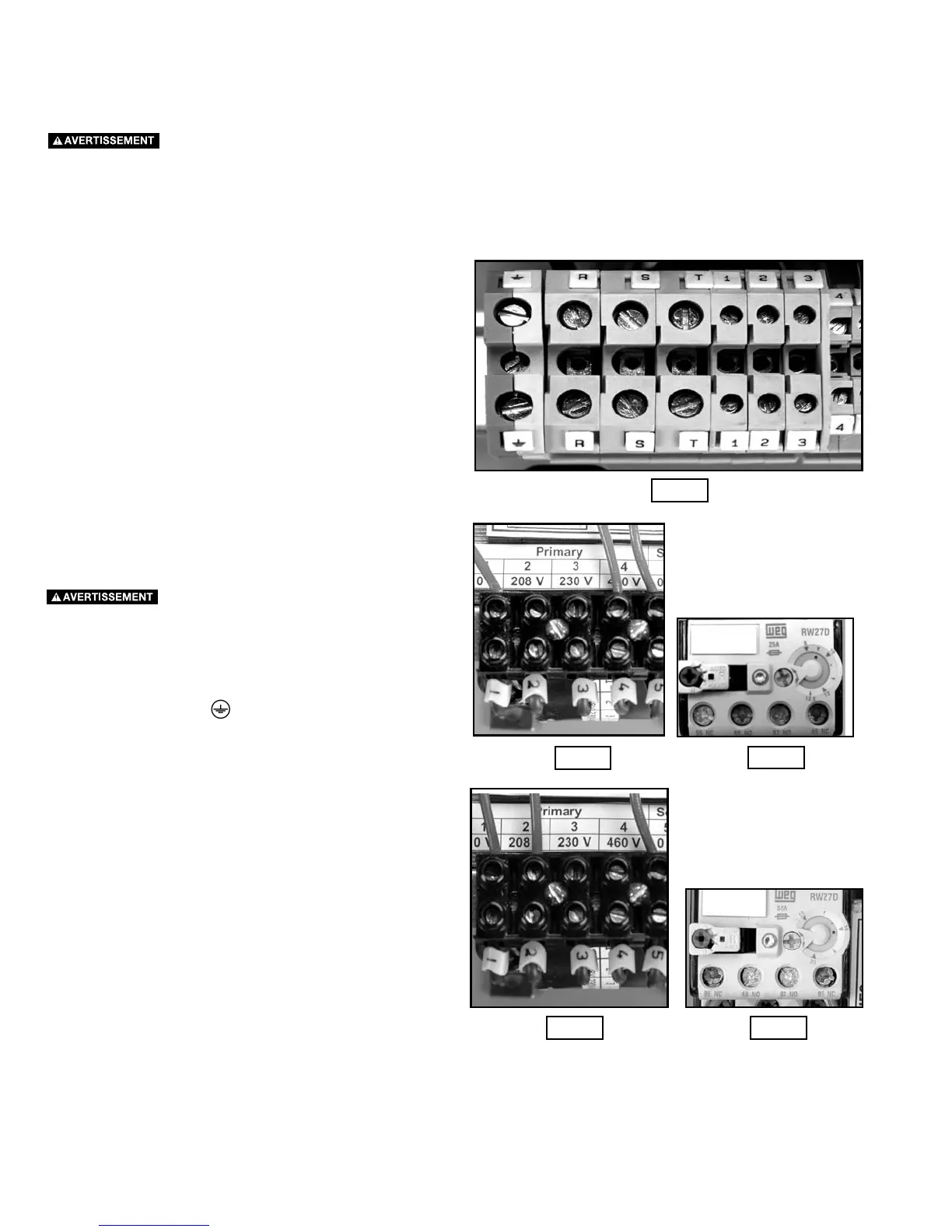

Fig. A1
Fig. A2
Fig. A3
Fig. A4 Fig. A5
REMARQUES À L’INTENTION DE
L’ÉLECTRICIEN
Utiliser un cordon flexible à trois conducteurs pour
service intense ou léger, de calibre minimum (AWG) de
10, avec mise à la terre, pour raccorder l’appareil à un
circuit de dérivation protégé convenant à un moteur à
induction triphasé de 7,5 hp, 208-230/460 V. Le moteur
est câblé pour une alimentation en c.a. de 60 Hz,
208-230 V. Relier L1, L2 et L3 aux bornes du bloc de
jonction portant les inscriptions R, S et T (fig. A1) et le
conducteur de terre à la borne. Serrer les vis des bornes
du bloc de jonction au couple de 4,5-7,0 lb-po. Faire
fonctionner l’interrupteur par à-coups et vérifier si la
rotation de la lame est adéquate (la courbure de la lame
devrait tourner vers l’avant de l’outil). Échanger deux fils
de sortie pour faire marche arrière.
INSTRUCTIONS DE MISE À LA TERRE
l’appareil doit être mis à la terre lors
de son utilisation afin de protéger l’utilisateur contre
tout choc électrique.
Il faut relier l’outil à un système de câblage, avec mise
à la terre métallique permanente, ou à un système muni
d’un conducteur de terre. Insérer le fil du conducteur
de terre dans la
borne
(mise à la terre) de la plaque
à bornes. S’assurer que l’autre extrémité est solidement
fixée à la prise de terre du circuit de dérivation.
FONCTIONNEMENT AVEC UNE TENSION DE
460 VOLTS
Cet appareil peut également fonctionner à partir d’une
source de 60 Hz, 460 V en modifiant les connexions.
(A) Rebrancher le moteur pour 460 V, selon le schéma
de câblage de la plaque signalétique du moteur.
(B) Changer la prise de tension du primaire de la borne
« 3 » (230 V) à la borne « 4 » (460 V) (fig. A2).
(C) Remplacer le relais de surcharge de 15-23 A par un
autre de 8-12 A réglé à un déclenchement de 9 A
(fig. A3).
Serrer les vis du relais de surcharge et des bornes du
contacteur au couple de 14,2 à 26,6 lb-po. Régler le
relais de surcharge à réenclenchement automatique.
FONCTIONNEMENT AVEC UNE TENSION DE
208 VOLTS
Il est possible d’utiliser l’appareil à partir d’une
alimentation de 60 Hz, 208 V, à la condition que l’intensité
de déclenchement du relais de surcharge (fig. A5) soit
réglé à 20 A et que la prise de tension du primaire du
transformateur passe de la borne « 3 » à la borne « 2 »
(208 V) (fig. A4).
