128 Manuel de fonctionnement et d’installation SOLIVIA 2.5 EU G3
Manuel de fonctionnement et d’installation SOLIVIA 2.5 EU G3
8
1
Pin
1 Réservée
2 Réservée
3 Réservée
4 GND (RS485)
5 Réservée
6 RX_B (RS485)
7 TX_A (RS485)
8 Réservée
Vue de dessus

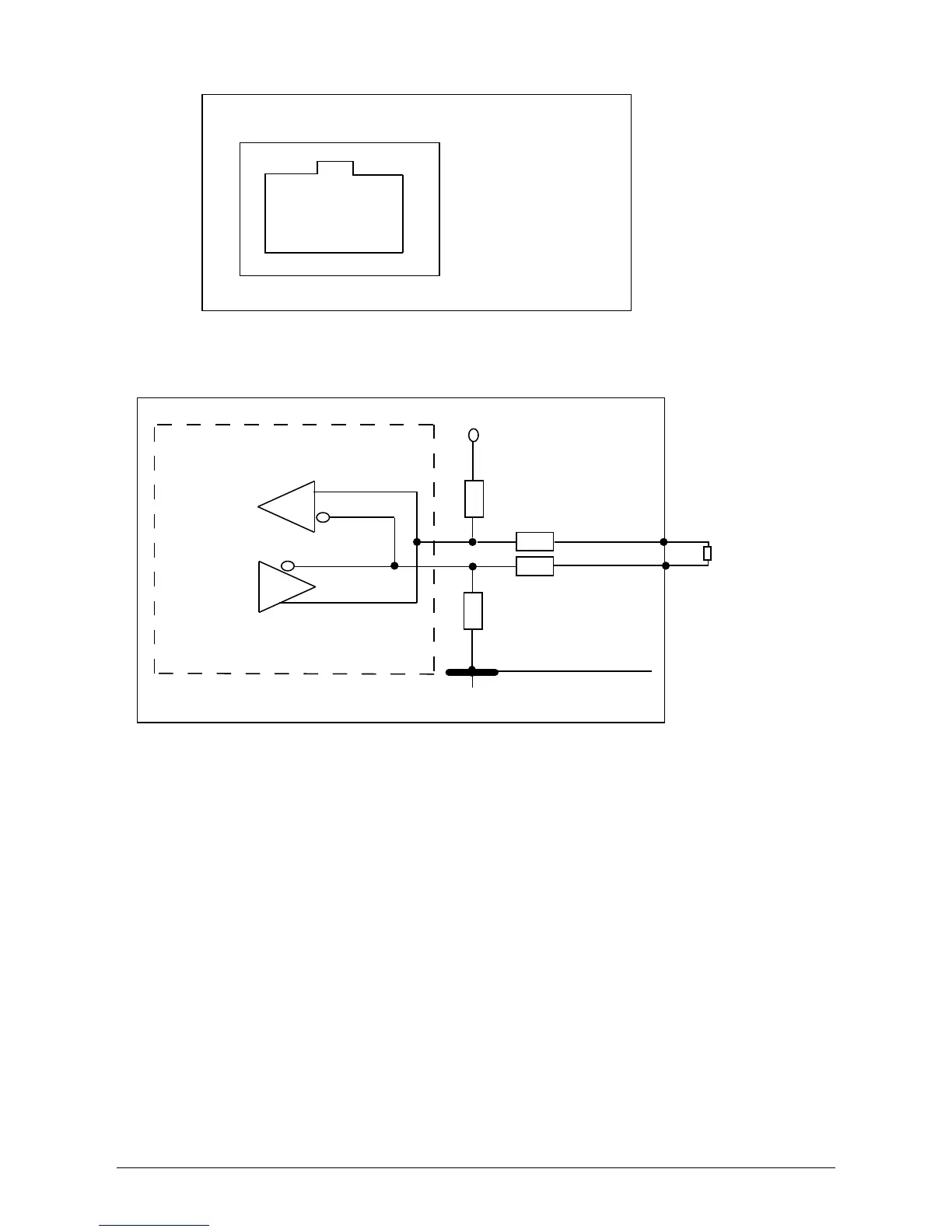

Brochage de la prise RS485 (EIA485)
Dans le cas de plusieurs appareils montés en série, à partir d’une longueur totale de ligne de données
de 2 mètres, la possibilité suivante existe pour le raccordement de l’interface RS485 (EIA485):
+5V
Réservée
Réservée
0R
0R
TX_A
RX_B
GND
Pin 7
Pin 6
100 ... 150
Ohm, 0,25W
