Delta SOLIVIA 2.5 EU G3

70 Bedienungsanleitung SOLIVIA 2.5 EU G3
Bedienungsanleitung SOLIVIA 2.5 EU G3
10 Anhang

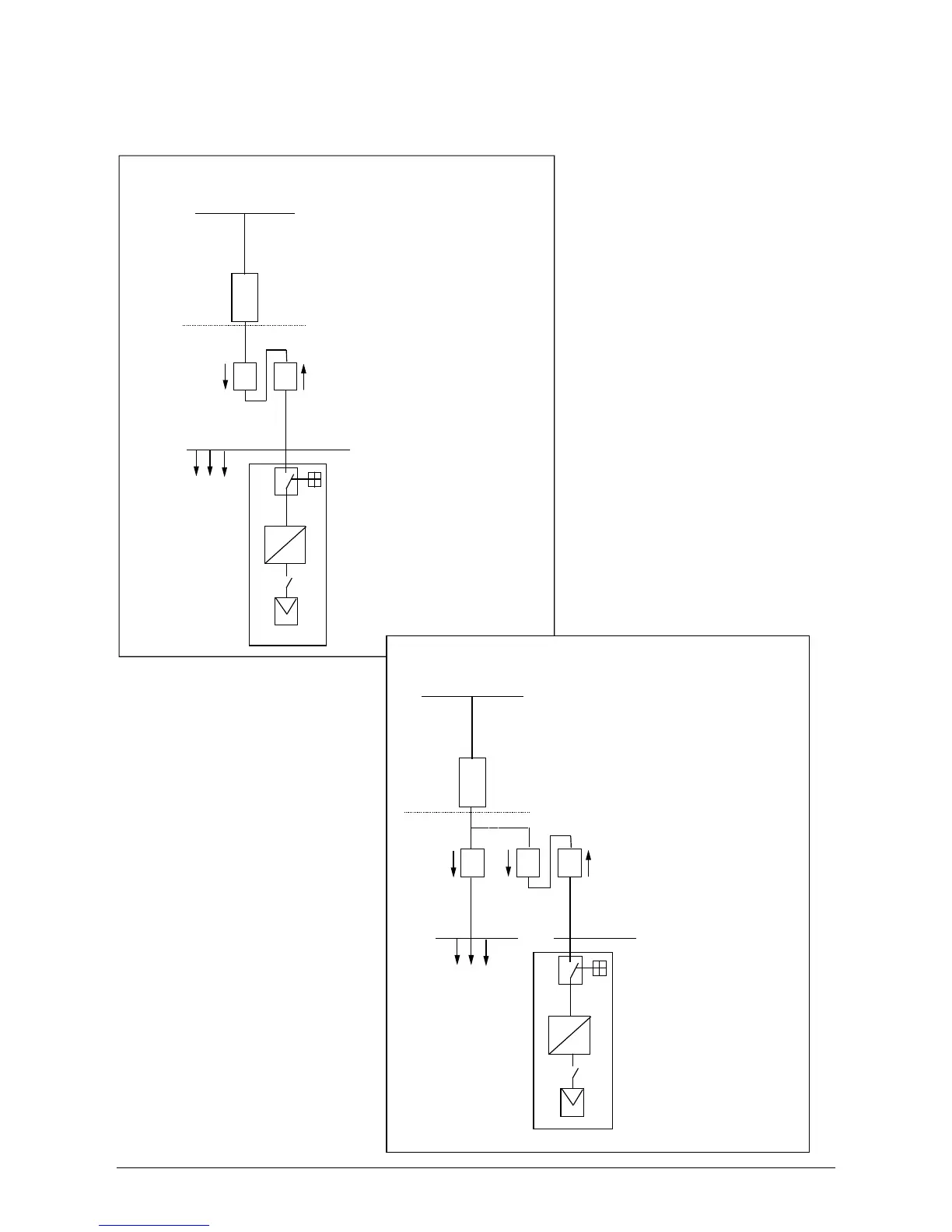

10.1 Anschlussbeispiele
Hausanschlusskasten
Hausanschlussleitung
Niederspannungsnetz ~ 400 / 230 V
VNB
Kunde
Eigentumsgrenze
Z
(1)
Z
(2)
Messeinrichtung
(1) Zähler für Bezug
(2) Zähler für Lieferung
jeweils mit Rücklaufsperre
Anmerkung: Es kann auch ein Zähler,
der beide Energierichtungen getrennt
erfasst, eingesetzt werden.
=
~
~ 400 / 230 V
Verbrauchsein-
richtungen des
Kunden
Photovoltaik-
Generator mit
Wechselrichter
max. 4,6 kVA
Schalteinrichtung
Stromkreisverteiler
ENS mit Spannungs- und Frequenzüberwachung
sowie Netzimpedanzmessung
Kurzschlussschutz
Überlastschutz
Einzelne Eigenerzeugungsanlage im Parallelbetrieb ohne Inselbetriebsmöglichkeit,
einphasige Einspeisung mit ENS.
Hausanschlusskasten
Hausanschlussleitung
Niederspannungsnetz ~ 400 / 230 V
VNB
Kunde
Eigentumsgrenze
Z
(1)
Z
(2)
Messeinrichtung
(1) Zähler für Bezug
(2) Zähler für Lieferung
jeweils mit Rücklaufsperre
Anmerkung: Es kann auch ein Zähler,
der beide Energierichtungen getrennt
erfasst, eingesetzt werden.
(3) Zähler für Bezug der Kundenanlage
=
~
~ 400 / 230 V
Verbrauchseinrichtungen
des Kunden
Photovoltaik-
Generator mit
Wechselrichter
max. 4,6 kVA
Schalteinrichtung
Stromkreisverteiler
ENS mit Spannungs- und
Frequenzüberwachung
sowie Netzimpedanzmessung
Kurzschlussschutz
Überlastschutz
Einzelne Eigenerzeugungsanlage im Parallelbetrieb ohne Inselbetriebsmöglichkeit,
einphasige Einspeisung mit ENS, separate Einspeisung.
Z
(3)
