1
Pin
1 Reservados
2 Reservados
3 Reservados
4 GND (RS485)
5 Reservados
6 RX_B (RS485)
7 TX_A (RS485)
8 Reservados
Vista desde arriba

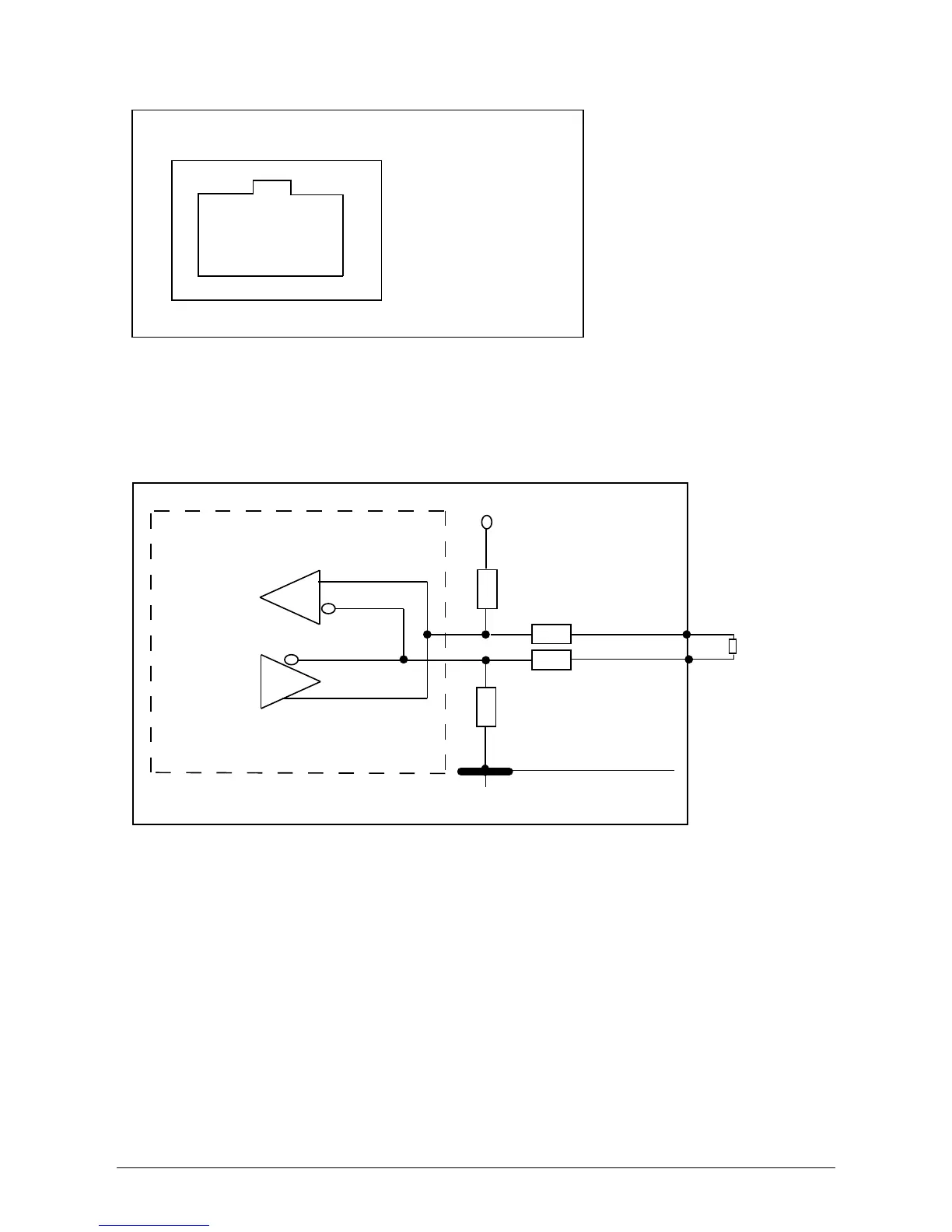

Asignación de las conexiones RS485 (EIA485)
En el caso de conexión en serie de varios equipos, a partir de una longitud de 2 metros del
cable de datos, se dispone de la siguiente posibilidad para la terminación del interface RS485 (EIA485):
+5V
Reservados
Reservados
0R
0R
TX_A
RX_B
GND
Pin 7
Pin 6
100 ... 150
Ohm, 0,25W
