Delta SOLIVIA 2.5 EU G3

204 Manual de instruções SOLIVIA 2.5 EU G3

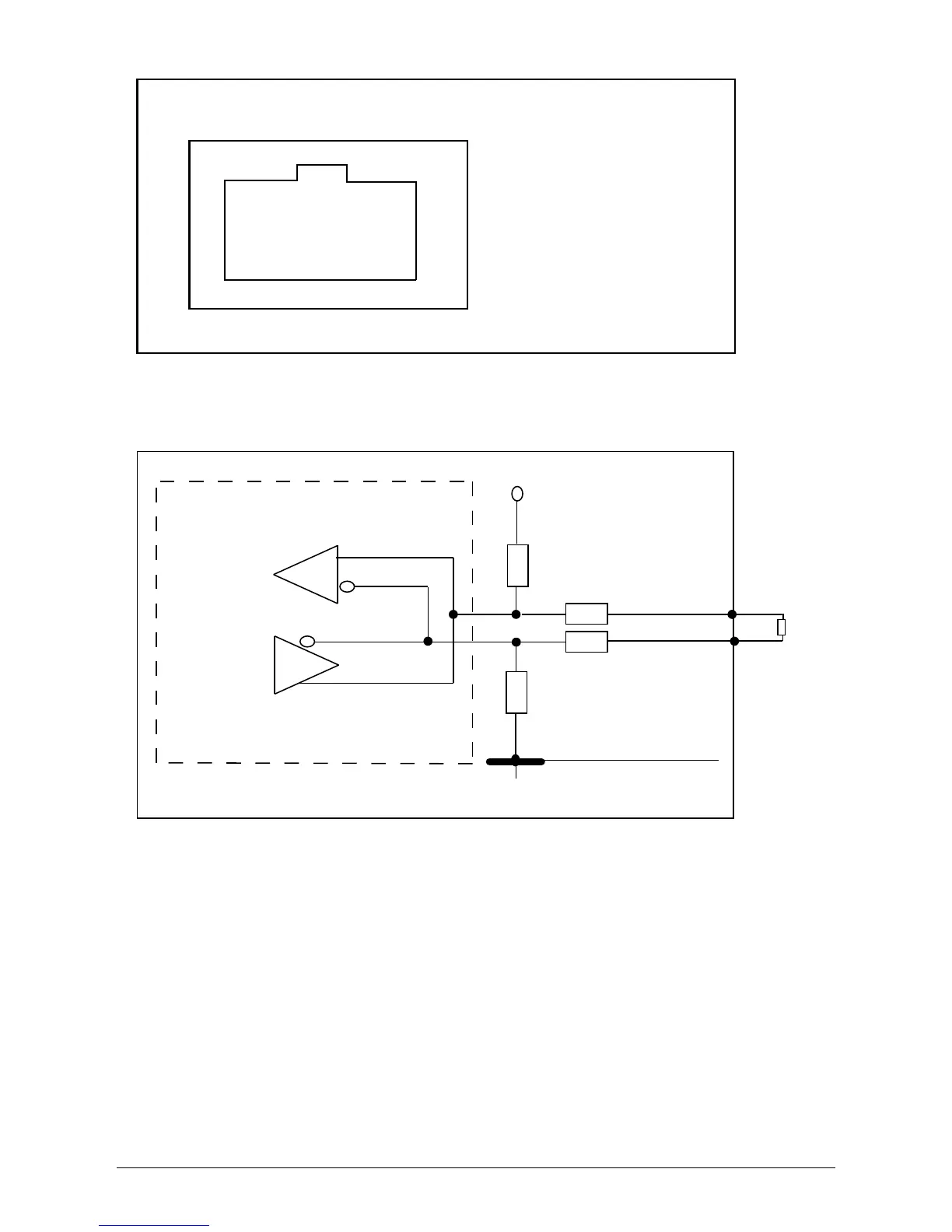

+5V
Reservados
Reservados
0R
0R
TX_A
RX_B
GND
Na ligação em série de vários aparelhos, a partir do comprimento total de 2m do cabo de dados,
existem as seguintes opções para a ligação da interface RS485 (EIA485):
Pin 7
Pin 6
100 ... 150
Ohm, 0,25W
8
1
Pin
1 Reservados
2 Reservados
3 Reservados
4 GND (RS485)
5 Reservados
6 RX_B (RS485)
7 TX_A (RS485)
8 Reservados
Top View
Distribuição das ligações RS485 (EIA485)
