Delta SOLIVIA 2.5 EU G3

242 Návod k obsluze SOLIVIA 2.5 EU G3
+5V
Vyhrazena
Vyhrazena
0R
0R
TX_A
RX_B
GND
Při sériovém zapojení několika zařízení při celkové dílce datového vedení ode 2 metrů jsou pro
připojení rozhraní RS485 (EIA485) následující možnosti:
Pin 7
Pin 6
100 ... 150
Ohm, 0,25W
8
1
Pin
1 Vyhrazena
2 Vyhrazena
3 Vyhrazena
4 GND (RS485)
5 Vyhrazena
6 RX_B (RS485)
7 TX_A (RS485)
8 Vyhrazena
Top View

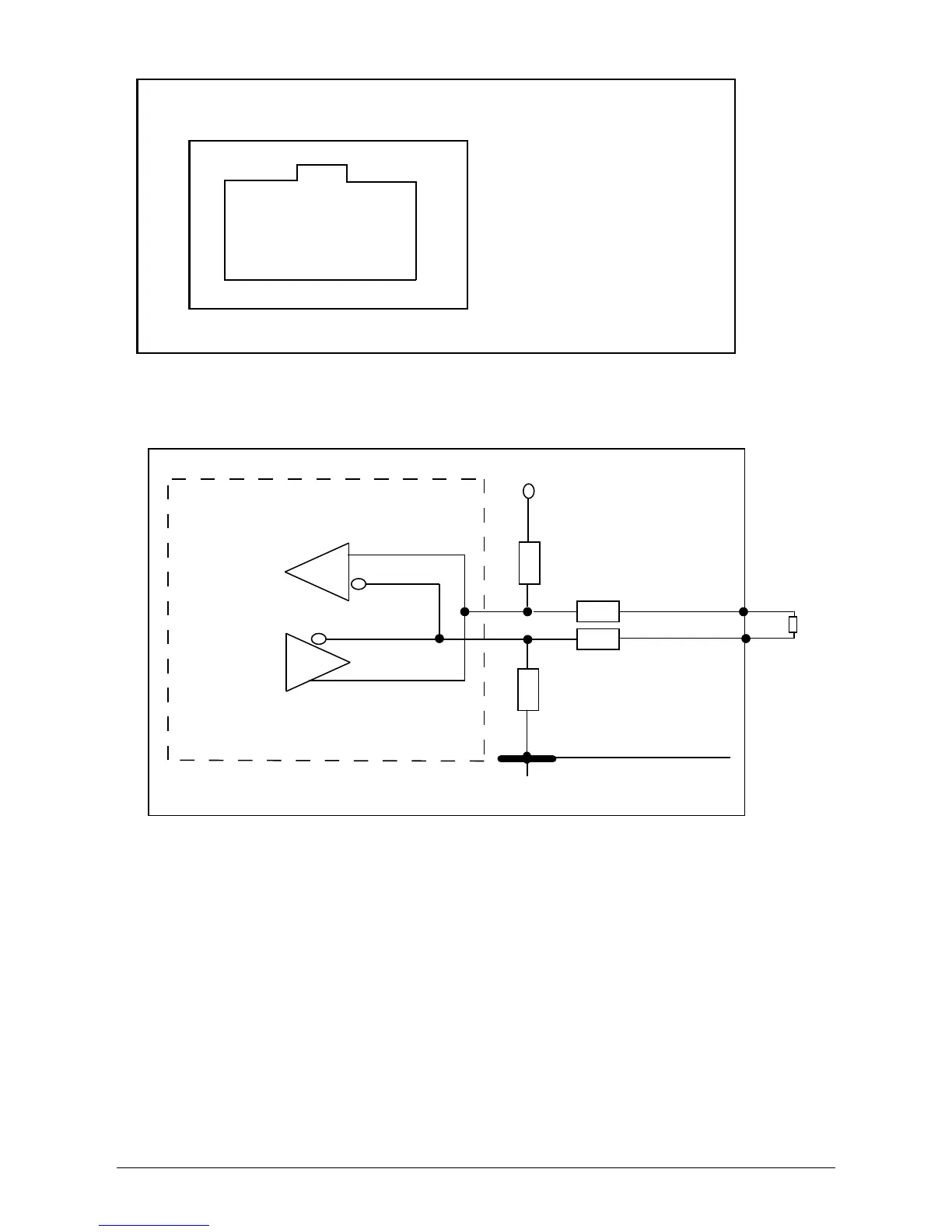

Osazení přípojek RS485 (EIA485)
