8
1
Pin
1 Vyhradené
2 Vyhradené
3 Vyhradené
4 GND (RS485)
5 Vyhradené
6 RX_B (RS485)
7 TX_A (RS485)
8 Vyhradené
Pohľad zhora

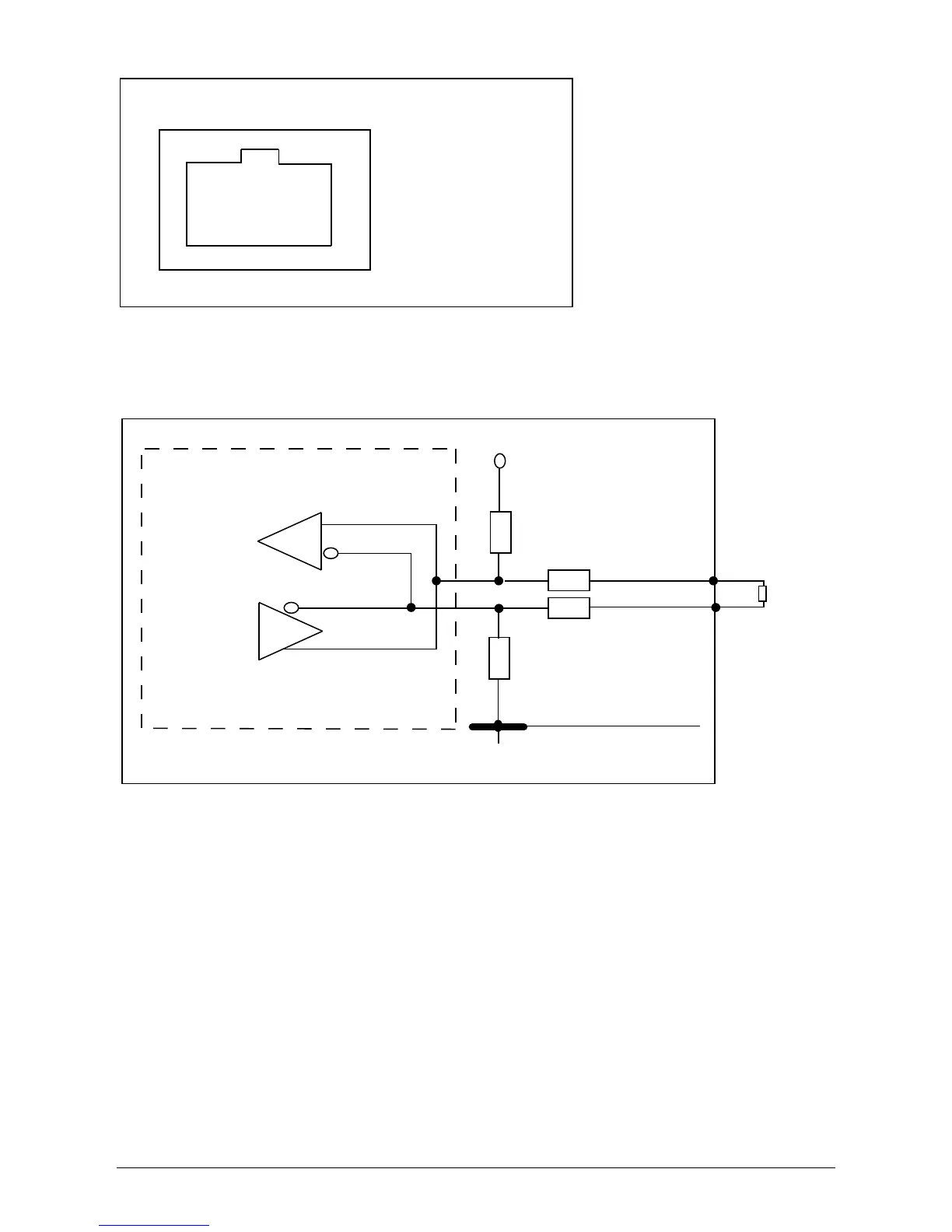

Špecifikácia kontaktov konektora RS485 (EIA485)
+5V
Vyhradené
Vyhradené
0R
0R
TX_A
RX_B
GND
Pin 7
Pin 6
100 ... 150
Ohm, 0,25W
V prípade sériového zapojenia niekoľkých prístrojov a ak je celková dĺžka dátového kábla
2m alebo viac, sú k dispozícii nasledovné možnosti ukončenia rozhrania RS485 (EIA485):
