Delta SOLIVIA 2.5 EU G3

318 Handleiding SOLIVIA 2.5 EU G3
Handleiding SOLIVIA 2.5 EU G3
+5V
Voorbehouden
Voorbehouden
0R
0R
TX_A
RX_B
GND
Bij serieschakeling van verschillende apparaten met een totale lengte van de gegevenskabel van
meer dan 2 m hebt u de volgende mogelijkheden om de RS485 (EIA485)-interface aan te sluiten:
Pin 7
Pin 6
100 ... 150
Ohm, 0,25W
8
1
Pin
1 Voorbehouden
2 Voorbehouden
3 Voorbehouden
4 GND (RS485)
5 Voorbehouden
6 RX_B (RS485)
7 TX_A (RS485)
8 Voorbehouden
Bovenaanzicht

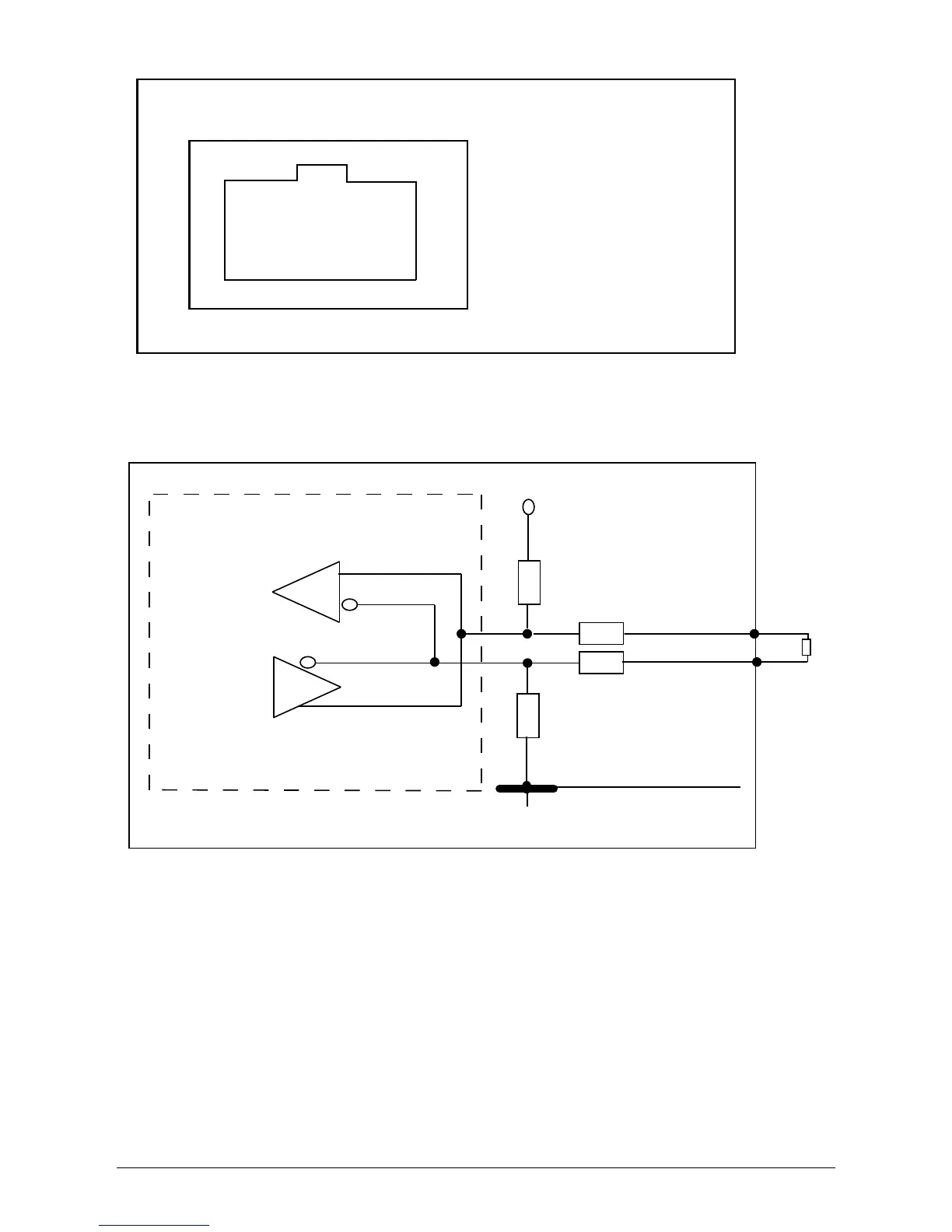

Aansluitschema RS485 (EIA485)
