Delta SOLIVIA 2.5 EU G3

356 Εγχειρίδιο χρήσης SOLIVIA 2.5 EU G3
+5V
Επιφύλαξη
Επιφύλαξη
0R
0R
TX_A
RX_B
GND
Pin 7
Pin 6
100 ... 150
Ohm, 0,25W

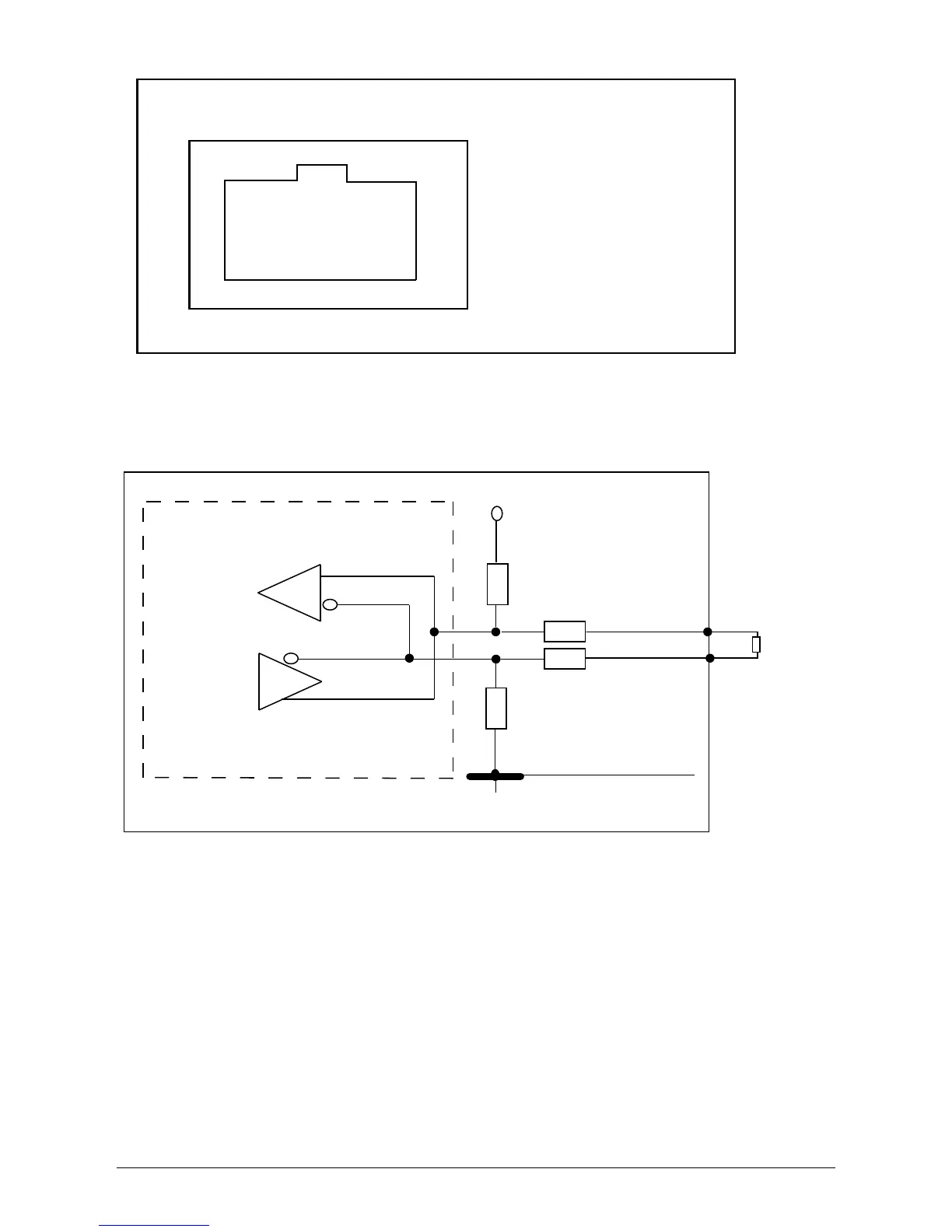

Σε περίπτωση γραμμικής σύνδεσης περισσότερων συσκευών από συνολικό μήκος γραμμής δεδομένων
2m υπάρχουν οι ακόλουθες δυνατότητες για τον τερματισμό της διεπαφής RS485 (EIA485):
8
1
Pin
1 Επιφύλαξη
2 Επιφύλαξη
3 Επιφύλαξη
4 GND (RS485)
5 Επιφύλαξη
6 RX_B (RS485)
7 TX_A (RS485)
8 Επιφύλαξη
Top View
Διάταξη σύνδεσης RS485 (EIA485)
